PTS 2,5 BN - Borne de paso

1037085

Borne de paso, tensión nominal: 800 V, corriente nominal: 24 A, número de conexiones: 2, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 2,5 mm², 1er piso, sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: marrón

Detalles de producto

Tipo de producto	Borne de paso
Familia de productos	PTS
Número de conexiones	2
Número de filas	1
Potenciales	1
Propiedades de aislamiento
Categoría de sobretensión	III
Grado de polución	3

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	0,77 W

Número de conexiones por piso	2
Sección nominal	2,5 mm²
1er piso
Longitud de pelado	8 mm ... 10 mm
Calibre macho	A3
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,14 mm² ... 4 mm²
Sección de conductor AWG	26 ... 12 (Convertido según IEC)
Sección de conductor flexible	0,14 mm² ... 4 mm²
Sección de cable flexible [AWG]	26 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,14 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,14 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico	0,5 mm²
Corriente nominal	24 A
Corriente de carga máxima	30 A (con sección de cable de 4 mm² rígida)
Tensión nominal	800 V
Sección nominal	2,5 mm²
Longitud de pelado	8 mm ... 10 mm
1er piso Sección de conexión directamente enchufable
Sección de conductor rígido	0,34 mm² ... 4 mm²
Sección de cable flexible (puntera sin manguito de plástico)	0,34 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,34 mm² ... 2,5 mm²

Datos de dimensionamiento (ATEX/IECEx)
Marcado	 II 2 GD Ex eb IIC Gb
Rango de temperatura de funcionamiento (1)	-60 °C ... 85 °C
Rango de temperatura de funcionamiento (2)	-40 °C ... 110 °C
Accesorios con certificado Ex	3211799 PTS 2,5
	3206209 ATP-QTC
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista puentes	Puente enchufable / FBS 2-5 / 3030161
	Puente enchufable / FBS 3-5 / 3030174
	Puente enchufable / FBS 4-5 / 3030187
	Puente enchufable / FBS 5-5 / 3030190
	Puente enchufable / FBS 10-5 / 3030213
	Puente enchufable / FBS 20-5 / 3030226
Datos puente	20 A (2,5 mm²)
Incremento de temperatura Ex	40 K (23 A / 2,5 mm²)
para puentear con puente	352 V
- en puenteado no contiguo	352 V
- en puenteado no contiguo mediante borne PE	352 V
- en puenteado de la longitud necesaria	166 V
- en puenteado de la longitud necesaria con tapa	352 V
- en puenteado de la longitud necesaria con placa separadora	440 V
Tensión de aislamiento de dimensionamiento	500 V
analógica	(permanente)
Planta Ex Generalidades
Tensión nominal	550 V
Corriente asignada	21 A
Corriente de carga máxima	25 A
Resistencia de contacto	1,08 mΩ
Datos de conexión Ex Generalidades
Sección nominal	2,5 mm²
Sección de dimensionamiento AWG	14
Capacidad de conexión, cable rígido	0,14 mm² ... 4 mm²
Capacidad de conexión AWG	26 ... 12
Capacidad de conexión, cable flexible	0,14 mm² ... 2,5 mm²
Capacidad de conexión AWG	26 ... 14

Anchura	5,2 mm
Ancho de tapa	2,2 mm
Altura	49 mm
Profundidad en NS 35/7,5	43 mm
Profundidad en NS 35/15	50,5 mm

Color	marrón (RAL 8028)
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA

Datos mecánicos
Pared lateral abierta	Sí

Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1

Tipo de montaje	NS 35/7,5
	NS 35/15

Datos comerciales

Código de artículo	1037085
Unidad de embalaje	50 Unidades
Cantidad mínima de pedido	50 Unidades
Clave de venta	BE2211
Clave de producto	BE2211
GTIN	4055626569147
Peso por unidad (incluido el embalaje)	7,731 g
Peso por unidad (sin incluir el embalaje)	7,429 g
Número de tarifa arancelaria	85369010
País de origen	PL

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	600 V	20 A	26 - 12
Usegroup C
	600 V	20 A	26 - 12

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG
Usegroup B
	600 V	20 A	26 - 12
Usegroup C
	600 V	20 A	26 - 12

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

Bornas de 2, 3 y 4 conductores en un solo contorno

Bornes de tierra de igual contorno disponibles

El PTS 2,5 equipado con cuatro entrantes de puente brinda numerosas posibilidades de puenteado de potencial

Guía de conductores acodada para inserto en cajas de bornes planas

Máximo ahorro de espacio al utilizar sistemas de cableado a través de la tarjeta

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PTS 2,5 BN - Borne de paso

1037085

Detalles de producto

ECLASS

ETIM

UNSPSC

CSA

IECEE CB Scheme

EAC

LR

NK

BV

VDE Zeichengenehmigung

PRS

ABS

DNV

cULus Recognized

IECEx

ATEX

CCC

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PTS 2,5 BN - Borne de paso 1037085

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

FBS 2-5 - Puente enchufable 3030161

FBS 3-5 - Puente enchufable 3030174

FBS 4-5 - Puente enchufable 3030187

FBS 5-5 - Puente enchufable 3030190

FBS 10-5 - Puente enchufable 3030213

FBS 20-5 - Puente enchufable 3030226

FBS 50-5 - Puente enchufable 3038930

FBSR 2-5 - Puente enchufable 3033702

FBSR 3-5 - Puente enchufable 3001591

FBSR 4-5 - Puente enchufable 3001592

FBSR 5-5 - Puente enchufable 3001593

FBSR 10-5 - Puente enchufable 3033710

FBS 2-5 BU - Puente enchufable 3036877

FBS 3-5 BU - Puente enchufable 3036880

FBS 4-5 BU - Puente enchufable 3036893

FBS 5-5 BU - Puente enchufable 3036903

FBS 10-5 BU - Puente enchufable 3036916

FBS 20-5 BU - Puente enchufable 3036929

FBS 50-5 BU - Puente enchufable 3032114

D-STS 2,5 - Tapa final 3031762

STP 5-2-ZB - Soporte para señalización 3037643

GBS 5-25X12 - Rótulo de señalización de grupos para marcado de bornes 0810588

GBS-ZB/26X6 - Rótulo de señalización de grupos para marcado de bornes 0809298

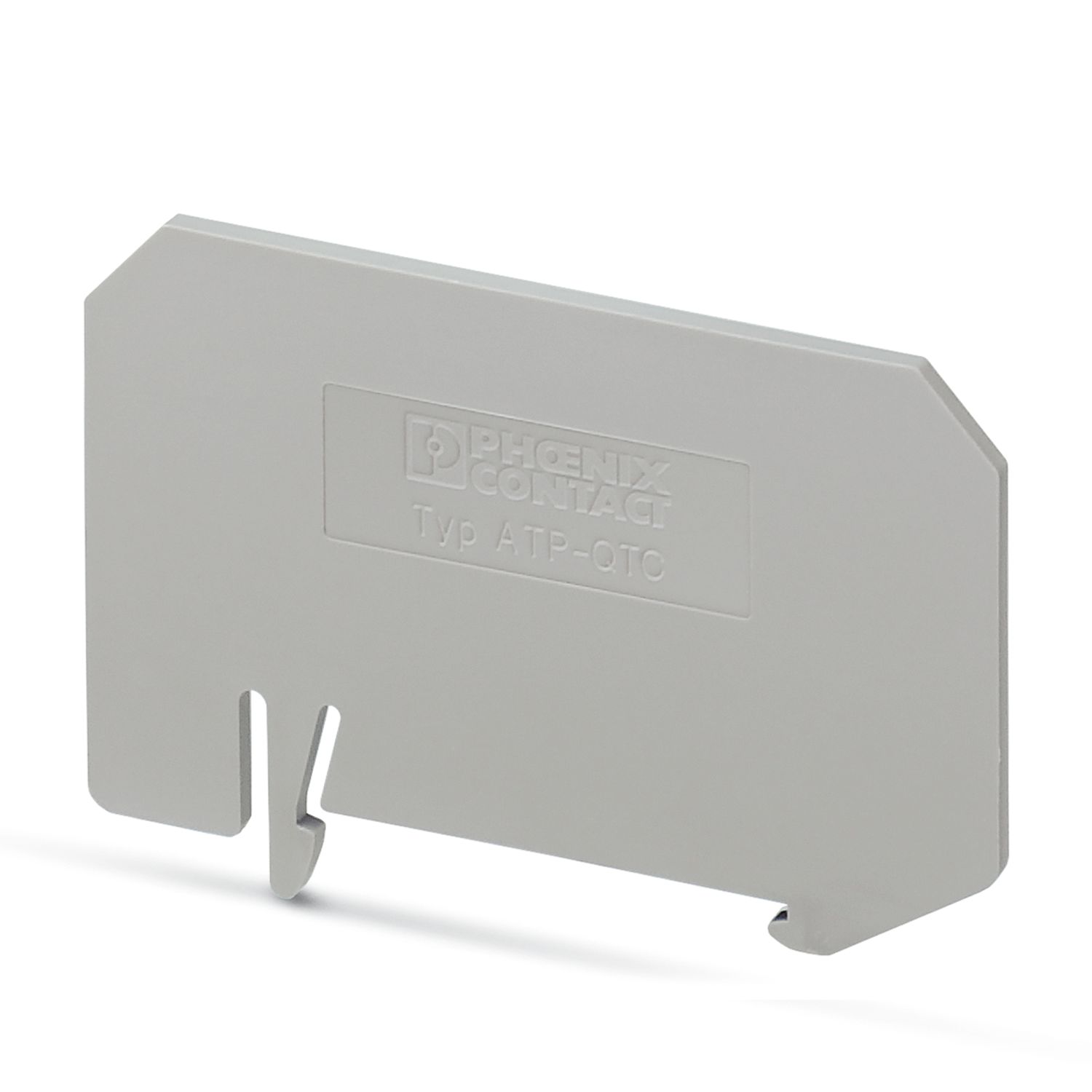

ATP-QTC - Placa separadora 3206209
