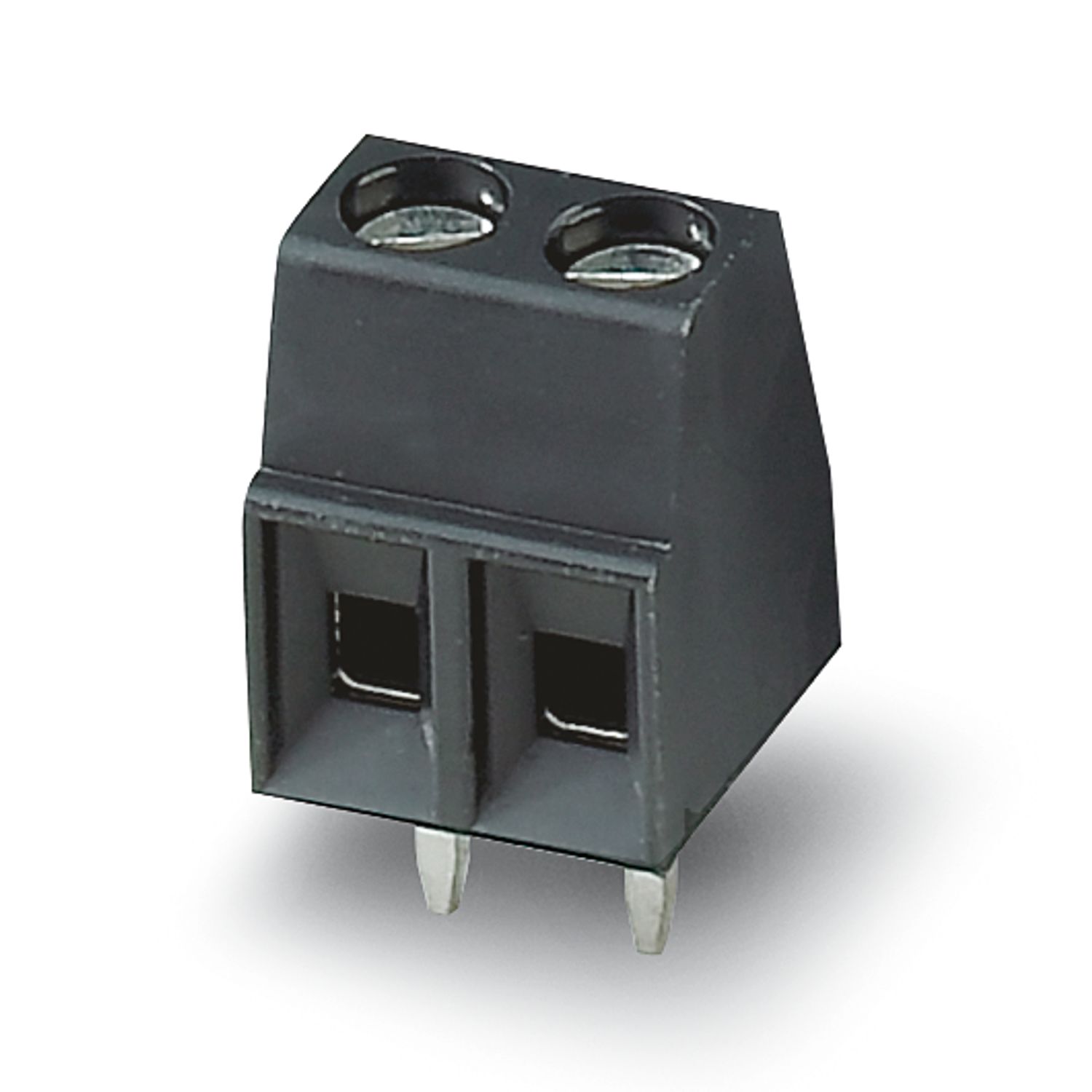

Terminal de tarjetas de circuitos impresos, corriente nominal: 13,5 A, tensión nominal (III/2): 200 V, sección nominal: 1,5 mm2, número de filas: 1, número de polos por fila: 2, familia de artículos: MKDS 1/..-HT, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura THR/soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: Correa de 24 mm de ancho
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | MKDS 1/..-HT |
| Línea de productos | COMBICON Terminals S |
| Número de polos | 2 |
| Paso | 3,5 mm |
| Número de filas | 1 |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 1 |
| Propiedades | |
| Corriente nominal IN | 13,5 A |
| Tensión nominal UN | 200 V |
| Tensión de dimensionamiento (III/3) | 63 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión de dimensionamiento (III/2) | 200 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 200 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Construcción | Bloque de bornes para tarjeta |
| Sección nominal | 1,5 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,14 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,14 mm² ... 0,34 mm² |
| Longitud de pelado | 5 mm |
| Forma del accionamiento cabeza de tornillo | Ranura longitudinal (L) |
| Par de apriete | 0,22 Nm ... 0,25 Nm |
| Tipo de montaje | Soldadura THR/soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | negro (9005) |
| Material aislante | PA |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 250 - 399 |
| Clase de inflamabilidad según UL 94 | V0 |
| Nota sobre la aplicación | Para la conexión de conductores segura se debe mantener siempre un par de apriete definido. En particular en los bornes para placa de circuito impreso de dos y tres polos, el pin de soldadura individual no puede controlarlo en cada punto de contacto. Por tanto, los bornes precisan ayuda al conectar los conductores (fijación manual, soporte en la caja). |
| Esquema de dimensiones |
|
| Paso | 3,5 mm |
| Anchura [w] | 7,5 mm |
| Altura [h] | 12 mm |
| Longitud [l] | 7,3 mm |
| Altura total | 8,5 mm |
| Longitud del pasador de soldadura [P] | 3,5 mm |
| Dimensiones de patilla | 0,5 x 0,9 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,1 mm |
| Líneas de fuga y distancias de aislamiento de aire | | |
| Especificación del ensayo | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 250 - 399 |
| Tensión de aislamiento de dimensionamiento (III/3) | 63 V |
| Tensión transitoria nominal (III/3) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de línea de fuga (III/3) | 2 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 200 V |
| Tensión transitoria nominal (III/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de línea de fuga (III/2) | 2 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 200 V |
| Tensión transitoria nominal (II/2) | 2,5 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de línea de fuga (II/2) | 2 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Esquema de dimensiones |
|
| Tipo de embalaje | Correa de 24 mm de ancho |
| Ancho de cinta [W] | 24 mm |
| Medidas exteriores de la bobina [W2] | ≤ 30,4 mm |
| Diámetro de la bobina [A] | ≤ 330 mm |
| Tipo del embalaje exterior | Dry bag |
| Nivel ESD | (D) conductivo electrostáticamente |
| Especificación del ensayo | DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07 |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| Solo conductores flexibles | 300 V | 13,5 A | 30 - 16 | |
| Estándar | 300 V | 10 A | 30 - 16 | |
| Usegroup D | ||||
| Solo conductores flexibles | 150 V | 13,5 A | 30 - 16 | |
| Estándar | 300 V | 10 A | 30 - 16 | |
| Tensión nominal UN | Corriente nominal IN | Sección AWG | Sección mm2 | |
|---|---|---|---|---|
| 200 V | 17,5 A | 0,2 - 1,5 |
