QUINT4-UPS/24DC/24DC/5/EC - Sistema de alimentación ininterrumpida - 2906996

Notas

Generalidades	EtherCAT® es una marca registrada y una tecnología patentada, bajo licencia de Beckhoff Automation GmbH, Alemania.

Datos de entrada

Tensión de entrada	24 V DC
Rango de tensión de entrada	18 V DC ... 30 V DC
Rango de tensión de entrada		18 V DC ... 32 V DC
Rigidez dieléctrica máxima	35 V DC (polaridad protegida)
Fusible de entrada interno	no
Tipo de tensión de la tensión de alimentación	CC
Extracorriente de cierre	≤ 7 A (≤ 4 ms)
Protección contra inversión de polaridad	Sí
Umbral de activación fijo	22 V DC
Umbral de conexión dinámico	> 1 V / 100 ms
Tiempo de conexión	máx. 3 s
Tiempo de conexión en funcionamiento en batería (Bat. Start)	8 s
Caída de tensión entrada/salida	0,3 V DC
Absorción de corriente I_N (U_N, I_OUT = I_N, I_Charge = 0)	5,1 A
Absorción de corriente I_máx (U_N, I_OUT = I_Stat.Boost, I_Charge= máx)	8,3 A
Absorción de corriente I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Absorción de corriente I_Charge (U_N, I_OUT = 0, I_Charge = máx)	1,9 A
Consumo de potencia P_N (U_N, I_OUT = I_N, I_Charge = 0)	123 W
Consumo de potencia P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = máx)	213 W
Consumo de potencia P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,5 W
Consumo de potencia P_Charge (U_N, I_OUT = 0, I_Charge = máx)	44 W

Datos de salida

Rendimiento	típ. 97 %
Número de salidas	1
Resistente al cortocircuito	sí
Vaciado constante	sí
Tiempo de conmutación	0 ms
Posibilidad de conexión en paralelo UPS	No
Posibilidad de conexión en serie UPS	no
Acumulador de energía, posibilidad de conexión en paralelo	sí, 5 (atención con la protección de cables)
Acumulador de energía, posibilidad de conexión en serie	no
Funcionamiento en red
Tensión de salida	24 V DC (U_OUT = U_IN - 0,3 V DC)
Gama de tensión de salida	18 V DC ... 30 V DC (U_Out = U_In - 0,3 V DC)
Gama de tensión de salida		18 V DC ... 32 V DC
Corriente de salida I_N	5 A
Boost estático (I_{Boost est.})	6,25 A
Boost dinámico (I_Dyn.Boost)	10 A (5 s)
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Potencia de salida P_OUT (U_N, I_OUT = I_N)	120 W
Potencia de salida P_OUT (U_N, I_OUT = I_{boost est.})	155 W
Potencia de salida P_OUT (U_N, I_OUT = I_{boost din.})	240 W (5 s)
Potencia disipada Marcha en vacío (U_N, I_Out = 0, I_Charge = 0)	3 W
Potencia disipada Carga nominal (U_N, I_Out = I_N, I_Charge = 0)	4 W
Funcionamiento a batería
Tensión de salida	24 V DC (U_OUT = U_BAT - 0,3 V DC)
Gama de tensión de salida	19 V DC ... 32 V DC (U_OUT = U_BAT - 0,3 V DC)
Corriente de salida I_N	5 A
Boost estático (I_{Boost est.})	6,25 A
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Potencia de salida P_OUT (U_N, I_OUT = I_N)	120 W
Potencia de salida P_OUT (U_N, I_OUT = I_{boost est.})	150 W
Potencia de salida P_OUT (U_N, I_OUT = I_{boost din.})	240 W (5 s)

Acumuladores de energía

Tensión al final de la carga	32 V DC
Tensión al final de la carga (con compensación de temperatura)	25 V DC ... 32 V DC
Corriente de carga (configurable)	máx. 1,5 A
Capacidad nominal (sin cargador adicional)	0,8 Ah ... 30 Ah
Capacidad máx.	40 Ah
Tiempo de carga	2,5 h (3,4 Ah)
Tiempo buffer	25 min (3,4 Ah)
Protección contra descarga total (configurable)	19,2 V DC
Tecnología batería	VRLA, VRLA-WTR, LI-ION
Característica de carga	IU₀U
IQ-Technology	sí
Sensor de temperatura	sí
Compensación de temperatura (configurable)	42 mV/K

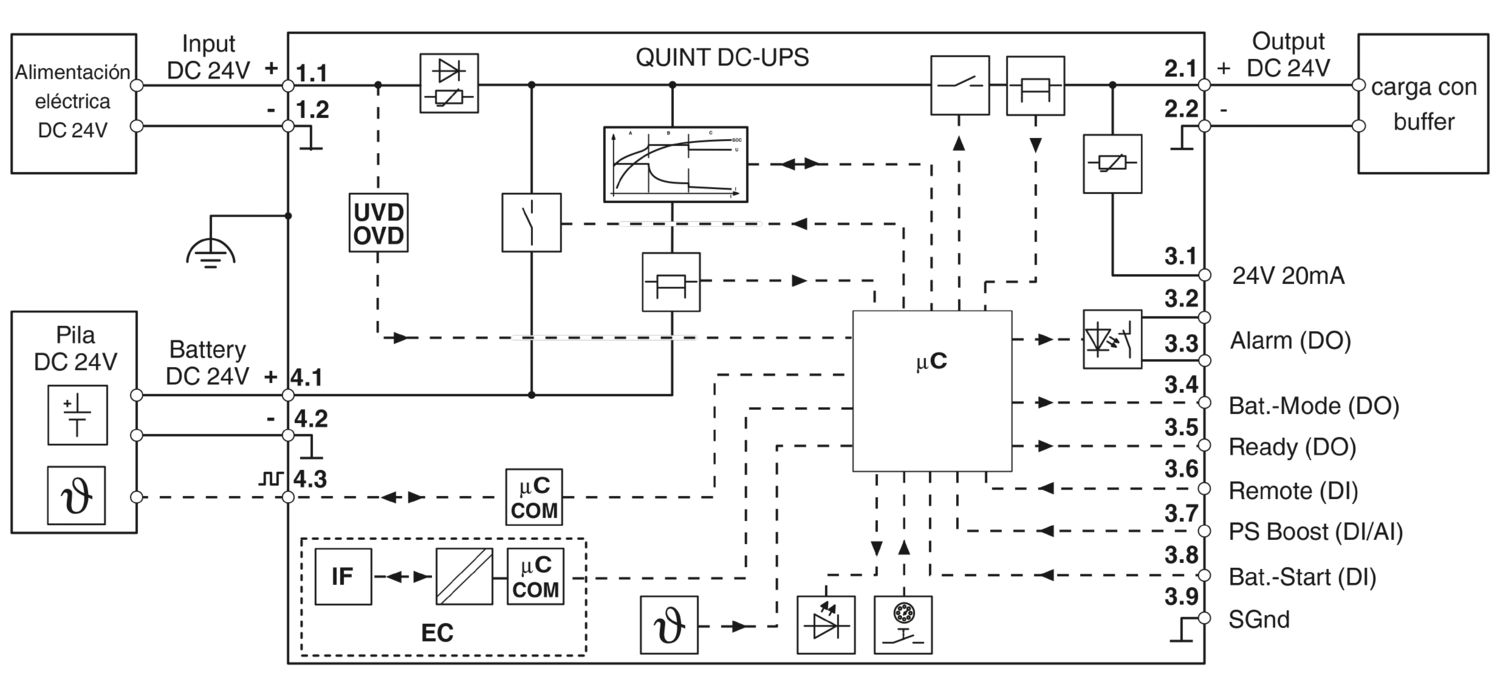

Datos de conexión

Entrada
Posición	1.x
Conexión de conductores
Tipo de conexión	Conexión por tornillo
rígido	0,2 mm² ... 2,5 mm²
flexible	0,2 mm² ... 2 mm²
flexible con puntera sin manguito de plástico	0,2 mm² ... 2,5 mm²
flexible con puntera con manguito de plástico	0,2 mm² ... 2,5 mm²
Longitud de pelado	6,5 mm (rígido/flexible)
Par de apriete	0,5 Nm ... 0,6 Nm
Forma del accionamiento cabeza de tornillo	Ranura longitudinal L
Salida
Posición	2.x
Conexión de conductores
Tipo de conexión	Conexión por tornillo
rígido	0,2 mm² ... 2,5 mm²
flexible	0,2 mm² ... 2,5 mm²
flexible con puntera sin manguito de plástico	0,2 mm² ... 2,5 mm²
flexible con puntera con manguito de plástico	0,2 mm² ... 2,5 mm²
rígido (AWG)	30 ... 12 (Cu)
Longitud de pelado	6,5 mm (rígido/flexible)
Par de apriete	0,5 Nm ... 0,6 Nm
Forma del accionamiento cabeza de tornillo	Ranura longitudinal L
Señal
Posición	3.x
Conexión de conductores
Tipo de conexión	Conexión push-in
rígido	0,2 mm² ... 1 mm²
flexible	0,2 mm² ... 1 mm²
flexible con puntera sin manguito de plástico	0,2 mm² ... 0,75 mm² (Cu)
flexible con puntera sin manguito de plástico		0,5 mm² (recomendado)
flexible con puntera con manguito de plástico	0,2 mm² ... 0,75 mm²
rígido (AWG)	24 ... 16 (Cu)
Longitud de pelado	8 mm (rígido/flexible)
Batería
Posición	4.x
Tecnología de conexión
Identificación de polos	4.1 (+), 4.2 (-), 4.3 ()
Conexión de conductores
Tipo de conexión	Conexión por tornillo
rígido	0,2 mm² ... 2,5 mm²
flexible	0,2 mm² ... 2,5 mm²
flexible con puntera sin manguito de plástico	0,2 mm² ... 2,5 mm²
flexible con puntera con manguito de plástico	0,2 mm² ... 2,5 mm²
rígido (AWG)	30 ... 12 (Cu)
Longitud de pelado	6,5 mm (rígido/flexible)
Par de apriete	0,5 Nm ... 0,6 Nm
Forma del accionamiento cabeza de tornillo	Ranura longitudinal L

Interfaces

Interfaz	EtherCAT®
Número de interfaces	2
Tipo de conexión	RJ45
Protocolos soportados	CoE
Bloqueo	Ganchos de fijación
Física de transmisión	Twisted-Pair
Características	Autonegotiation
		Autocrossing
		semidúplex o dúplex completo
		detección automática
Topología	Anillo
Topología		Línea
Velocidad de transmisión	100 MBit/s
Longitud de transmisión	máx. 100 m
Tiempo de ciclo	< 100 µs
Tiempo de acceso	≤ 2 s
Chipset	Renesas R-IN32M3
Separación galvánica	sí
Device ID	2C5B74_hex
ID de proveedor	84_hex

Señalización

Señalización LED
Tipo de señalización	DC OK (verde)
	Alarma (rojo)
	Modo bat. (amarillo)
	SOC (rojo, verde)
	Datos (rojo, verde)

Propiedades del artículo

Tipo de producto	SAI DC
Familia de productos	QUINT SAI
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C)
	> 736900 h (40 °C)
	> 372700 h (60 °C)
Directiva de protección del medio ambiente	Directiva RoHS 2011/65/UE
	WEEE
	Reach
Propiedades de aislamiento
Clase de protección	III (sin PE)
Grado de polución	2
Expectativa de vida útil (condensadores de electrolitos)
Tiempo	224011 h

Dimensiones

Dimensiones del artículo
Anchura	35 mm
Altura	130 mm
Profundidad	125 mm
Profundidad		125 mm (Profundidad del equipo (montaje sobre carril DIN))
Dimensiones del artículo con montaje alternativo
Anchura	123 mm
Altura	130 mm
Profundidad	37 mm
Medida de montaje
Distancia de montaje derecha/izquierda (activo)	5 mm / 5 mm (P_Out ≥50 %)
Distancia de montaje derecha/izquierda (pasivo)	0 mm / 0 mm (P_Out ≥50 %)
Distancia de montaje derecha/izquierda (activo, pasivo)	0 mm / 0 mm (P_Out ≤50 %)
Distancia de montaje arriba/abajo (activo)	50 mm / 50 mm (P_Out ≥50 %)
Distancia de montaje arriba/abajo (pasivo)	40 mm / 20 mm (P_Out ≥50 %)
Distancia de montaje arriba/abajo (activo, pasivo)	40 mm / 20 mm (P_Out ≤50 %)

Montaje

Tipo de montaje	Montaje sobre carril DIN
Posición para el montaje	Sobre carril horizontal NS 35/7,5 y NS 35/15 según EN 60715

Datos del material

Clase de inflamabilidad según UL 94 (carcasa / bornes)	V0
Material de la carcasa	Metal
Ejecución del capuchón	Acero inoxidable X6Cr17
Ejecución de los elementos laterales	Aluminio AlMg3

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up)	-40 °C
Altura de fijación	≤ 4000 m
Clase de clima	3K3 (EN 60721)
Humedad del aire máx. admisible (servicio)	≤ 95 % (a 25 °C, sin condensación)
Choque	18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio)	2,3g

Normas y especificaciones

Categoría de sobretensión
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Tensión mínima de protección con aislamiento seguro
Denominación de norma	Tensión mínima de protección con aislamiento seguro
Normas/disposiciones	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Homologaciones

UL
Marcado	UL/C-UL Listed UL 61010-1
UL
Marcado	UL/C-UL Listed UL 61010-2-201
UL
Marcado	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Marcado	CAN/CSA-C22.2 No. 61010-1-12
CSA
Marcado	CAN/CSA-IEC 61010-2-201
CSA
Marcado	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB Scheme
Marcado	IEC 61010-1
CB Scheme
Marcado	IEC 61010-2-201
DNV
Marcado	Class Guideline DNVGL-CG-0339
Observación	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

Datos CEM

Compatibilidad electromagnética	Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión	Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias	EN 61000-6-3
Requisitos CEM de emisión de interferencias		EN 61000-6-4
Requisitos CEM de inmunidad a interferencias	EN 61000-6-1
Requisitos CEM de inmunidad a interferencias		EN 61000-6-2
Resistencia a interferencias	Inmunidad a interferencias según EN 61000-6-1 (uso doméstico), EN 61000-6-2 (uso industrial) y EN 61000-6-5 (instalaciones de conmutación), IEC/EN 61850-3 (suministro de energía)
Emisión de interferencias
Normas/especificaciones	Norma básica complementaria EN 61000-6-5 (inmunidad a interferencias), IEC/EN 61850-3 (suministro de energía)
Descarga de electricidad estática
Normas/especificaciones	EN 61000-4-2
Descarga de electricidad estática
Descarga en contacto	8 kV (Severidad del ensayo 4)
Descarga en el aire	15 kV (Severidad del ensayo 4)
Observación	Criterio B
Campo electromagnético AF
Normas/especificaciones	EN 61000-4-3
Campo electromagnético AF
Gama de frecuencias	80 MHz ... 1 GHz
Intensidad del campo de prueba	20 V/m (Severidad del ensayo 3)
Gama de frecuencias	1 GHz ... 6 GHz
Intensidad del campo de prueba	10 V/m (Severidad del ensayo 3)
Gama de frecuencias	1 GHz ... 6 GHz
Intensidad del campo de prueba	10 V/m (Severidad del ensayo 3)
Observación	Criterio A
Transitorios rápidos (Burst)
Normas/especificaciones	EN 61000-4-4
Transitorios rápidos (Burst)
Entrada	4 kV (Severidad del ensayo 4, asimétrica)
Salida	4 kV (Severidad del ensayo 4, asimétrica)
Señal	4 kV (Severidad del ensayo 4, asimétrica)
Observación	Criterio B
Carga de tensión transitoria (Surge)
Normas/especificaciones	EN 61000-4-5
Carga de tensión transitoria (Surge)
Entrada	1 kV (Severidad del ensayo 3, simétrica)
Entrada		2 kV (Severidad del ensayo 3, asimétrica)
Salida	1 kV (Severidad del ensayo 3, simétrica)
Salida		2 kV (Severidad del ensayo 3, asimétrica)
Señal	1 kV (Severidad del ensayo 2, asimétrica)
Observación	Criterio B
Perturbaciones conducidas
Normas/especificaciones	EN 61000-4-6
Perturbaciones conducidas
Entrada/salida/señal	asimétrico
Gama de frecuencias	0,15 MHz ... 80 MHz
Observación	Criterio A
Tensión	10 V (Severidad del ensayo 3)
Campo magnético con frecuencia de la técnica de la energía
Normas/especificaciones	EN 61000-4-8
Frecuencia	16,67 Hz
		50 Hz
		60 Hz
Intensidad del campo de prueba	100 A/m
Texto adicional	60 s
Observación	Criterio A
Frecuencia	50 Hz
Frecuencia		60 Hz
Gama de frecuencias	50 Hz ... 60 Hz
Intensidad del campo de prueba	1 kA/m
Texto adicional	3 s
Frecuencia	0 Hz
Intensidad del campo de prueba	300 A/m
Texto adicional	DC, 60 s
Criterios
Criterio A	Comportamiento de servicio normal dentro de los límites determinados.
Criterio B	Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.

Código de artículo	2906996
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	*****
Clave de producto	CMUI43
Página del catálogo	Página 320 (C-4-2019)
GTIN	4055626171210
Peso por unidad (incluido el embalaje)	551 g
Peso por unidad (sin incluir el embalaje)	456 g
Número de tarifa arancelaria	85371091
País de origen	CN

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Diboron trioxide (n.º CAS: 1303-86-2)
		Lead (n.º CAS: 7439-92-1)
SCIP	84ba1692-2b2c-402e-b7df-007f1a483953
EF3.0 Cambio climático
CO2e kg	30,01 kg CO2e

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

QUINT4-UPS/24DC/24DC/5/EC - Sistema de alimentación ininterrumpida

2906996

Detalles de producto

ECLASS

ETIM

UNSPSC

EAC

UL listado

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL listado

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

QUINT4-UPS/24DC/24DC/5/EC - Sistema de alimentación ininterrumpida 2906996

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

UPS-BAT/PB/24DC/1.2AH - Módulo de batería 1274520

UPS-BAT/PB/24DC/4AH - Módulo de batería 1274117

UPS-BAT/PB/24DC/7AH - Módulo de batería 1274118

UPS-BAT/PB/24DC/12AH - Módulo de batería 1274119

UPS-BAT/PB/24DC/20AH - Módulo de batería 1348516

UPS-BAT/PB/24DC/40AH - Módulo de batería 1354641

UPS-BAT/LI/24DC/128WH - Módulo de batería 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Módulo de batería 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Módulo de batería 2320429

UPS-BAT/LI/24DC/64WH - Módulo de batería 1460921

Sus ventajas

QUINT4-UPS/24DC/24DC/5/EC - Sistema de alimentación ininterrumpida

2906996
