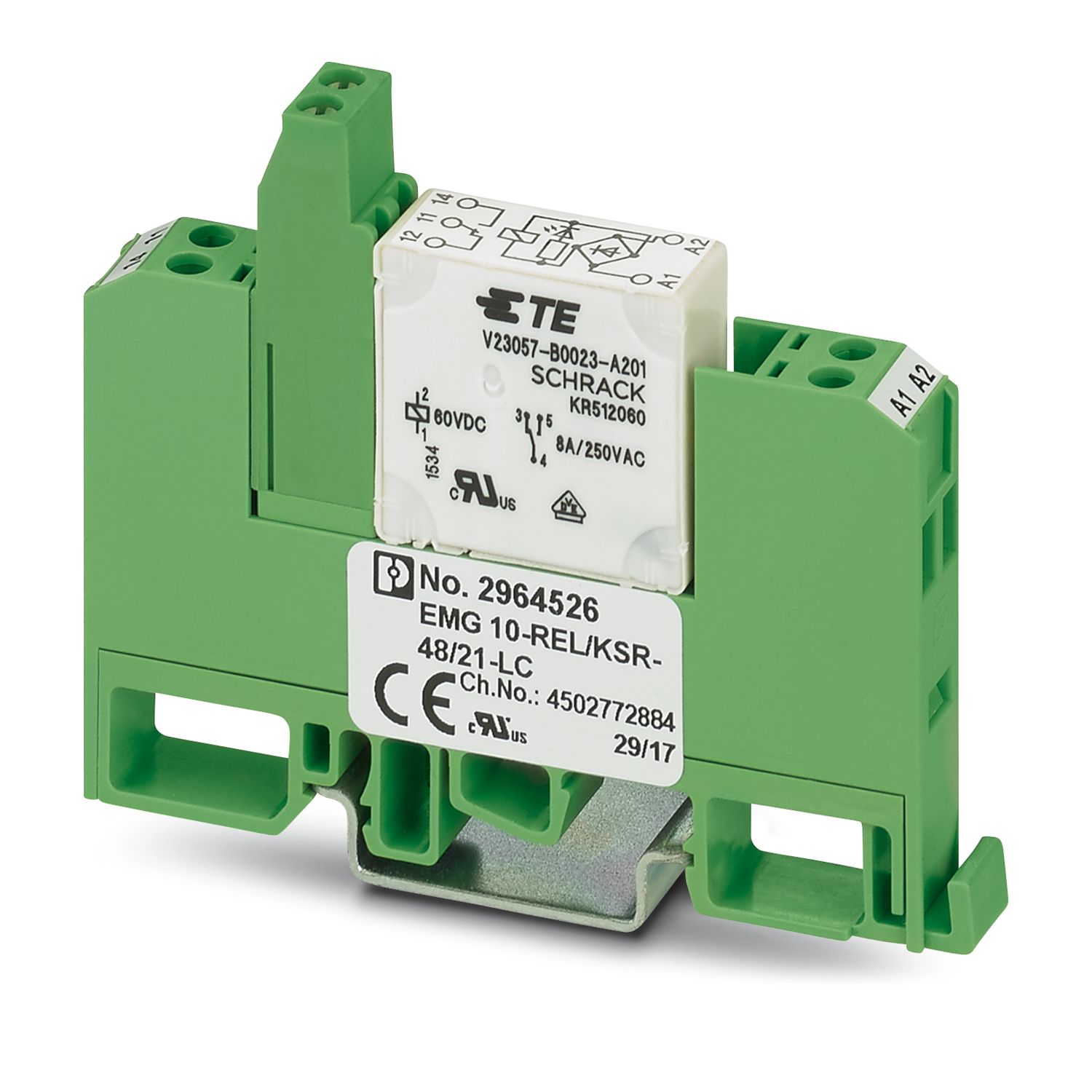

EMG 10-REL/KSR- 48/21-LC
-
Módulo de relés
2964526
Módulo de relés, con mini-relé de conmutación soldado, contacto (AgNi): Potencias medianas hasta grandes, 1 contacto conmutado, tensión de entrada 48 V AC/DC
Detalles de producto
Tipo de producto | Módulo de relés |
Aplicación | Universal |
Modo operativo | Tiempo de trabajo 100 % |
Vida útil mecánica | aprox. 2x 107 periodicidades de cambio de estado |
Propiedades de aislamiento | |
Aislamiento | Aislamiento básico |
Categoría de sobretensión | III |
Grado de polución | 2 |
Estado de mantenimiento de datos | |
Fecha del último mantenimiento de los datos | 03.07.2025 |
Potencia disipada máxima con condición nominal | 0,34 W |
Tensión de prueba (Devanado/contacto) | 4 kV AC (50 Hz, 1 min., devanado/contacto) |
Lado de excitación | |
Tensión nominal de entrada UN | 48 V AC/DC |
Rango de tensión de entrada | 43,2 V AC/DC ... 52,8 V AC/DC |
Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
Comportamiento de conmutación del accionamiento | monoestable |
Corriente de entrada típica a UN | 7 mA |
Tiempo de reacción típico | 7 ms |
Tiempo típico de apertura | 11 ms |
Circuito de protección | Puente rectificador; Puente rectificador |
Indicación de la tensión de servicio | LED amarillo |
Conmutar | |
Tipo de conmutación del contacto | Cont. simple, 1 contacto conm. |
Tipo de contacto de conmutación | Contacto simple |
Material del contacto | AgNi |
Tensión de conmutación máxima | 250 V AC/DC |
Corriente continua límite | 6 A |
Corriente de conexión máxima | 8 A |
Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
53 W (con 48 V DC) | |
45 W (con 60 V DC) | |
35 W (con 110 V DC) | |
55 W (con 220 V DC) | |
1500 VA (con 250 V AC) |
Lado de excitación | |
Tipo de conexión | Conexión por tornillo |
Longitud de pelado | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Lado de contactos | |
Tipo de conexión | Conexión por tornillo |
Longitud de pelado | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Anchura | 10,6 mm |
Altura | 75 mm |
Profundidad | 62,5 mm |
Color | verde (RAL 6021) |
Condiciones ambientales | |
Temperatura ambiente (servicio) | -20 °C ... 40 °C |
Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Normas/especificaciones | IEC 60664 |
EN 50178 |
Tipo de montaje | Montaje sobre carril DIN |
Indicaciones de montaje | Alineables sin separación |
Posición de montaje | discrecional |
Código de artículo | 2964526 |
Unidad de embalaje | 10 Unidades |
Cantidad mínima de pedido | 10 Unidades |
Nota | Fabricación bajo pedido (sin devolución) |
Clave de venta | 06 |
Clave de producto | DK6142 |
GTIN | 4017918126353 |
Peso por unidad (incluido el embalaje) | 44,233 g |
Peso por unidad (sin incluir el embalaje) | 41,42 g |
Número de tarifa arancelaria | 85364900 |
País de origen | DE |
UNSPSC
UNSPSC 21.0 | 39122334 |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
|
EU REACH SVHC | |
Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
Sus ventajas
Circuito de entrada y antiparasitario integrado
