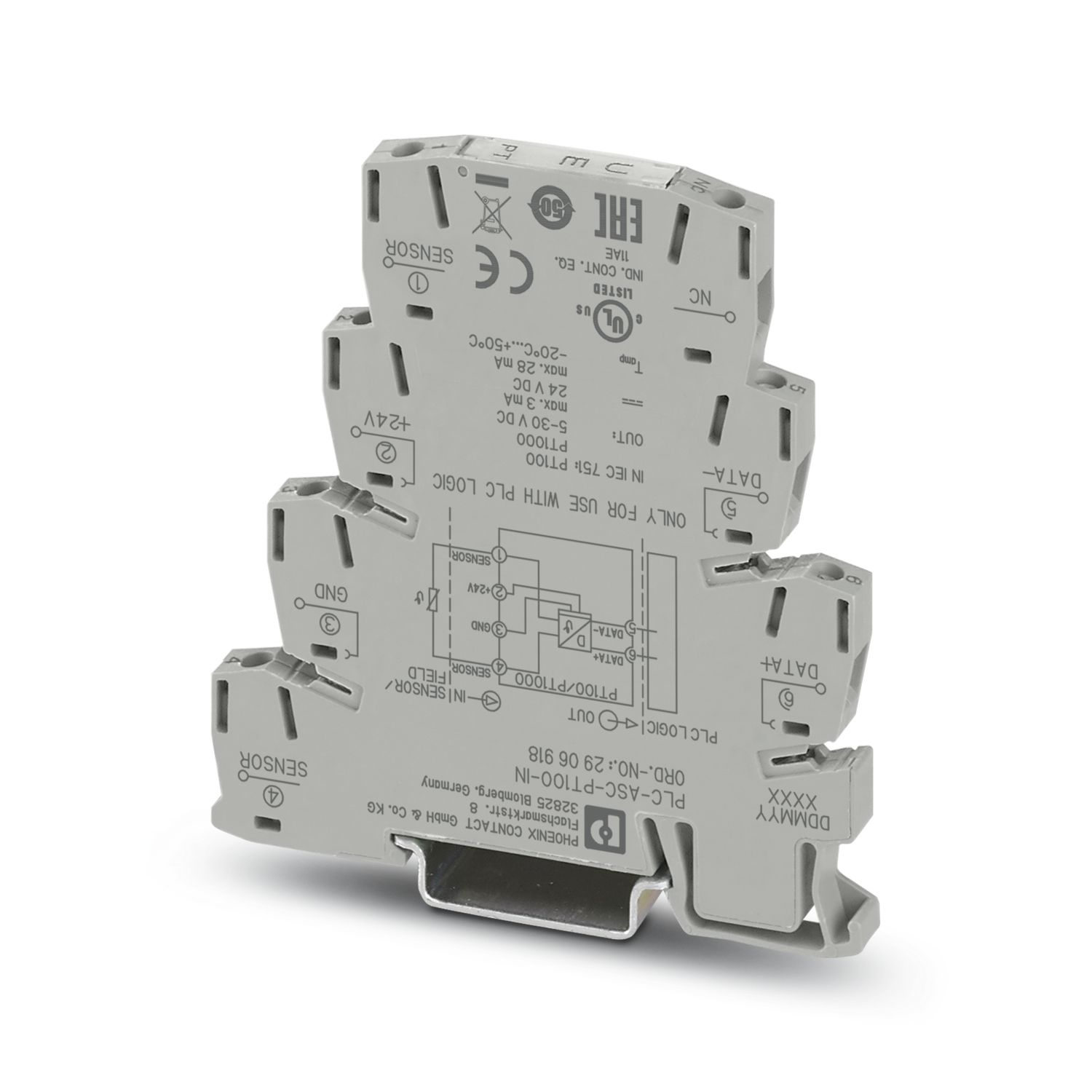

PLC-ASC-PT100-IN - Módulo analógico - 2906918

Notas

Observación referente al funcionamiento	Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

Propiedades del artículo

Tipo de producto	Módulo de ampliación
Familia de productos	PLC logic
Modo operativo	Tiempo de trabajo 100 %
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Aislamiento	Aislamiento básico
Categoría de sobretensión	III
Grado de polución	2

Propiedades eléctricas

Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento	50 V
Tensión transitoria de dimensionamiento	0,5 kV
Alimentación
Tensión de alimentación asignada del circuito de control U_S	24 V DC
Margen de tensión de alimentación de control de dimensionamiento, referido a U_S	0,8 ... 1,1
Corriente de alimentación de control de dimensionamiento I_S	14 mA
Circuito de protección	Prot. contra inversión de polaridad
	Prot. contra sobretensiones

Datos de entrada

Entrada analógica de resistencia
Tipos de sensor utilizables (RTD)	Pt 100 (IEC 60751, α = 0,00385)
Número de entradas	1
Tecnología de conexión	2 conductores
Corriente para alimentación de sensores	900 µA
Margen de medición de temperatura	-50 °C ... 200 °C
Coeficiente de temperatura máximo	0,01 %/K
Error de transmisión máximo	1 %
Limitación de sobretensiones	> 33 V
Resolución	10 Bit (escalado de 0 a 1000)
Entrada analógica de resistencia
Tipos de sensor utilizables (RTD)	Pt 1000 (IEC 60751, α = 0,00385)
Número de entradas	1
Tecnología de conexión	2 conductores
Corriente para alimentación de sensores	900 µA
Margen de medición de temperatura	-50 °C ... 200 °C
Coeficiente de temperatura máximo	0,01 %/K
Error de transmisión máximo	1 %
Limitación de sobretensiones	> 33 V
Resolución	10 Bit (escalado de 0 a 1000)

Datos de salida

Digital
Denominación Salida	Salida digital
Margen de tensión de activación	5 V DC ... 30 V DC
Corriente de conmutación	≤ 3 mA

Datos de conexión

Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Puntera individual)
	2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG	26 ... 14
Par de apriete	0,45 Nm ... 0,55 Nm (Por lo general, estas bornas requieren un apoyo al conectar los conductores (sujetar con una mano, apoyar en la carcasa))

Señalización

Indicación de la tensión de servicio	LED verde
Indicación de errores	LED rojo

Dimensiones

Anchura	6,2 mm
Altura	80 mm
Profundidad	94 mm

Datos del material

Color	gris (RAL 7042)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección	IP20
Temperatura ambiente (servicio)	-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Homologaciones

CE
Certificado	Conformidad CE
UL, EE. UU. / Canadá
Marcado	UL 508 Listed

Normas y especificaciones

Líneas de fuga y espacios de aire
Normas/especificaciones	DIN EN 50178

Montaje

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Código de artículo	2906918
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Nota	Fabricación bajo pedido (sin devolución)
Clave de venta	*****
Clave de producto	DK2622
Página del catálogo	Página 431 (C-5-2017)
GTIN	4055626153797
Peso por unidad (incluido el embalaje)	79,4 g
Peso por unidad (sin incluir el embalaje)	53,3 g
Número de tarifa arancelaria	85389099
País de origen	DE

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	048ef9ee-3c69-4f14-8bb1-eae8dd8c0c8a
