UM-16 RELS/KSR-G24/1/NPE/E/PLC
-
Módulo activo
2962036

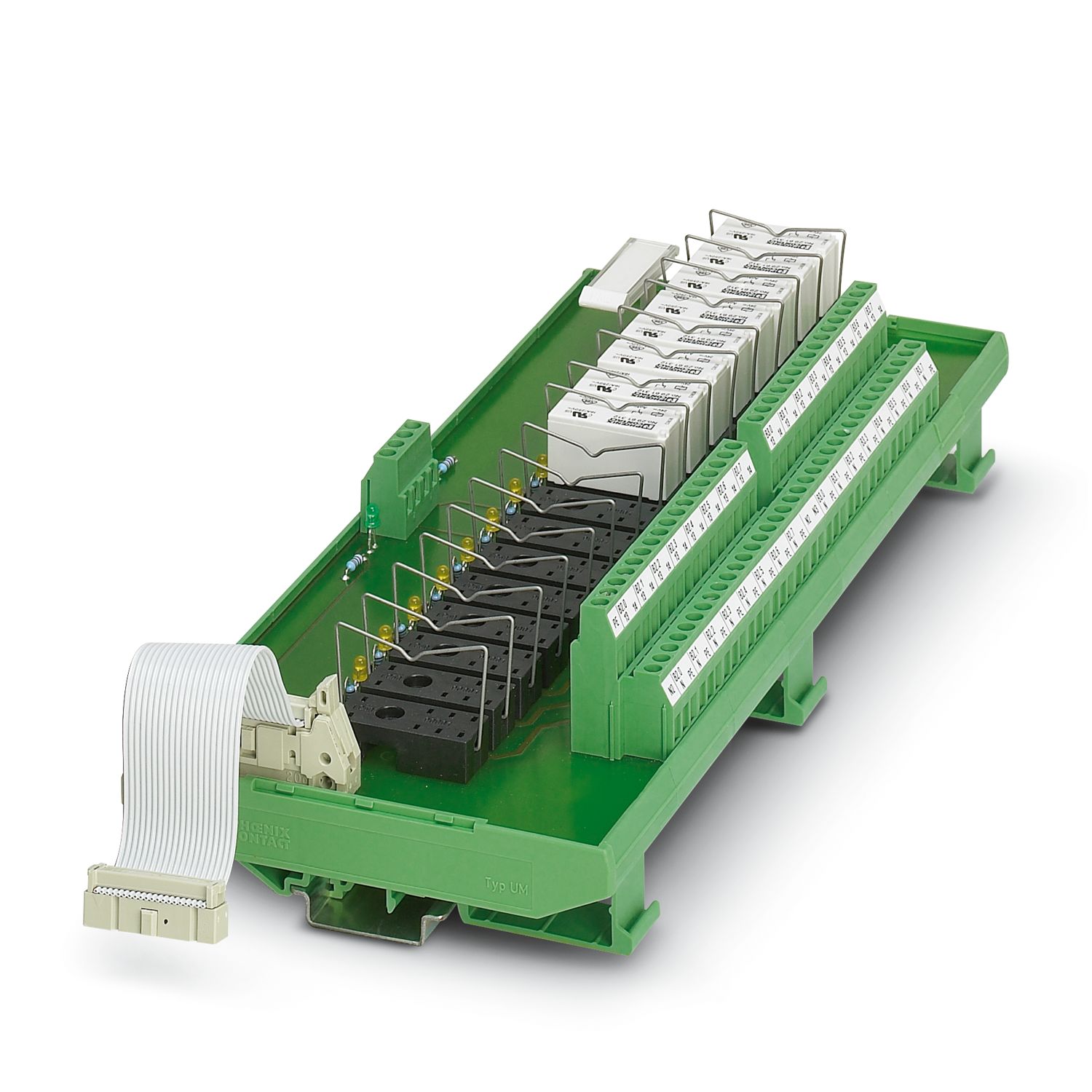

Módulo de ampliación de salida VARIOFACE, con zócalos enchufables para 16 relés de miniatura, con 1 contacto conmutado cada uno, para 24 V DC (sin relés), con bornes de conexión N y PE adicionales
Detalles de producto
| Tipo de producto | Módulo de transmisión |
| Número de canales | 16 |
| Dotación posible | Relé miniatura, REL-MR-24DC/21HC |
| Con dotación | no |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Sistema de control compatible ALLEN-BRADLEY ControlLogix | |
| Tarjeta de E/S adecuada | 1756-OB32 |
| Sistema de control compatible ALLEN-BRADLEY PLC 5 | |
| Tarjeta de E/S adecuada | 1771 OBN |
| Sistema de control compatible GE-FANUC RX3i | |
| Tarjeta de E/S adecuada | IC694MDL754 |
| Sistema de control compatible HONEYWELL Experion PKS C200 | |
| Tarjeta de E/S adecuada | TC-ODD 321 |
| Tensión nominal de entrada UN | 24 V DC (En función del equipamiento) |
| Circuito de protección | Diodo de libre circulación; Diodo de libre circulación |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado/canal | LED amarillo |
| Dotación posible | Relé miniatura, REL-MR-24DC/21HC |
| Conmutar | |
| Tipo de conmutación del contacto | 1 contacto abierto |
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente constante límite | 4 A |
| Corriente suma máxima (N) | 14 A |
| Nivel de control | |
| Tipo de conexión | Espadín IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 20 |
| Paso | 2,54 mm |
| Nivel de campo | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Número de conexiones | 72 |
| Número de polos | 6 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Indicación de estado disponible | sí |
| Anchura | 267 mm |
| Altura | 111,5 mm |
| Profundidad | 59 mm |
| Color | verde (RAL 6021) |
| Tipo de material aislante Carcasa | PVC, elemento lateral PA sin reforzar |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Código de artículo | 2962036 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Nota | Fabricación bajo pedido (sin devolución) |
| Clave de venta | 08 |
| Clave de producto | DK2191 |
| Página del catálogo | Página 255 (IF-2009) |
| GTIN | 4017918087098 |
| Peso por unidad (incluido el embalaje) | 656 g |
| Peso por unidad (sin incluir el embalaje) | 542,23 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE |
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
