CBMC E4 24DC/1-4A NO
-
Interruptores de protección de aparatos electrónicos
2906031
Interruptor de protección de equipos electrónico multicanal para proteger cuatro consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Con bloqueo electrónico de las corrientes nominales ajustadas. Para la instalación en carriles DIN.
Detalles de producto
| Generalidades | |
| Observación | Los cortocircuitos fuertes repetidos pueden reducir la integral de fusión del fusible de seguridad integrado. |
| Conecte siempre el polo negativo a la borna IN- para garantizar la alimentación eléctrica interna. Las corrientes inversas de las cargas no deben regresar a la alimentación eléctrica a través de la conexión IN- del interruptor de protección. | |
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | CBMC |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 1 |
| Número de canales | 4 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
| Generalidades | |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión nominal | 24 V DC |
| Corriente asignada IN | máx. 16 A (IN+) |
| máx. 40 A (por cada polo de borne en caso de puenteado de otros equipos mediante IN+) | |
| Corriente asignada IN | 1 / 2 / 3 / 4 A DC (ajustable por canal de salida) |
| Corriente asignada (preajustada) | 4 A |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Resistencia de recirculación | máx. 35 V DC |
| Fusible previo necesario | Solo es necesario si Imáx de la alimentación es > la capacidad de cortocircuito. Elemento de seguridad integrado. |
| Capacidad de ruptura en cortocircuito | 300 A |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Fusible | electrónico |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 25 mA |
| Potencia disipada | típ. 0,6 W (sin carga) |
| < 4 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 1,6 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Tolerancia de medición I | ± 15 % |
| MTBF (IEC 61709, SN 29500) | 11764705 h (a 25 °C con 21 % de carga) |
| 5319148 h (a 40 °C con 34,25 % de carga) | |
| 846023 h (a 60 °C con 100 % de carga) | |
| Elemento Fail Safe | 4 A DC (por canal de salida) |
| Tipo de conmutación del contacto | sin separación galvánica |
| Circuito de carga | |
| Tiempo de desconexión | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| Carga máx. capacitiva | 30000 µF (En función del ajuste de corriente y de la corriente de cortocircuito disponible) |
| Retardo para conexión | 0,1 s (por canal de salida) |
| Visualización/señal remota | |
| Denominación Conexión | Circuito inalámbrico |
| Función de conmutación | Contacto abierto |
| Tensión de servicio | 0 V DC ... 30 V DC |
| Corriente de servicio | 100 mA DC |
| Circuito principal IN+ | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 15 mm |
| Sección de conductor flexible | 0,2 mm² ... 6 mm² |
| Sección de conductor rígido | 0,2 mm² ... 10 mm² |
| Sección de conductor AWG | 24 ... 8 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 4 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 6 mm² |
| Circuito principal IN- | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Circuito principal OUT | |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Circuito inalámbrico | |
| Longitud de pelado | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
| Canal LED apagado | apagado (Canal desconectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED verde | encendido (Canal conectado) |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea dos veces (Canal desconectado, se supera el límite de corriente total de los equipos de 40 A) |
| Esquema de dimensiones |
|
| Anchura | 36 mm |
| Altura | 90 mm |
| Profundidad | 98 mm (Con carril de 7,5 mm) |
| Color | gris claro (RAL 7035) |
| Material | PC |
| PA 6.6 | |
| PA 6.3T | |
| POM | |
| Clase de inflamabilidad según UL 94 | V-0 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 3000 m hasta 52 °C (s. n. m.) |
| ≤ 4000 m hasta 46 °C (s. n. m.) | |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 57,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 57,6 Hz ... 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL Recognized UL 2367 | |
| NEC Class 2 according to UL 1310 | |
| Prueba de gases nocivos | |
| Marcado | ISA S71.04.2013 G3 Harsh Group A |
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-6 |
| Observación | Influencias ambientales - Oscilaciones (sinusoidales) |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
| Tipo de montaje | Carril DIN: 35 mm |
Sus ventajas
Fácil cambio del equipo sin modificar la planificación mediante la construcción compacta y la posibilidad de ajuste individual
Circuitos eléctricos ajustables sin herramientas mediante manejo con un botón de los pulsadores LED de accionamiento
Protección óptima para cables y sensores así como circuitos eléctricos NEC de clase 2 mediante una protección por fusible de salida interna adicional
Protección fiable frente a la modificación por descuido de los valores de corriente gracias al bloqueo electrónico
Registro inmediato del estado de servicio mediante LEDs de estado en los colores del semáforo
Preguntas frecuentes

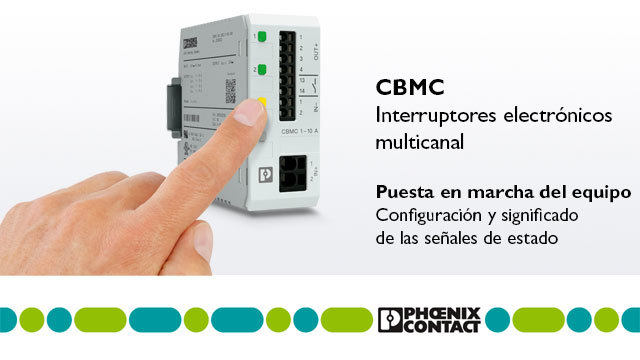

¿Hay algún tutorial de hardware que explique las funciones del CBMC?
¿Cómo se ajusta la corriente nominal en el CBMC?
1. Inicie el modo de programación accionando el pulsador LED durante más de 2 segundos. El LED representa la corriente nominal ajustada mediante un ritmo de parpadeo amarillo, por ejemplo, 4 parpadeos para 4 A.
2. Ajuste la corriente nominal reque...
Ver más
1. Inicie el modo de programación accionando el pulsador LED durante más de 2 segundos. El LED representa la corriente nominal ajustada mediante un ritmo de parpadeo amarillo, por ejemplo, 4 parpadeos para 4 A.
2. Ajuste la corriente nominal requerida accionando varias veces el pulsador, por ejemplo, 3 veces para 3 A. A continuación, esto se muestra mediante 3 parpadeos.
3. Para confirmar el nuevo valor de corriente, accione el pulsador de canal durante más de 2 segundos.
Si no se recibe una confirmación, el canal abandona el modo de programación después de 60 segundos.
¿Cómo se conecta el CBMC y cuáles son las particularidades de la alimentación?
El CBMC dispone de bornas de conexión push-in. Basta con insertar a presión el conductor con la puntera en la borna de conexión. Para soltar el conductor, haga presión con un destornillador adecuado sobre el pozo de accionamiento y retire el conducto... Ver más
El CBMC dispone de bornas de conexión push-in. Basta con insertar a presión el conductor con la puntera en la borna de conexión. Para soltar el conductor, haga presión con un destornillador adecuado sobre el pozo de accionamiento y retire el conductor.
Las conexiones IN+ e IN- se utilizan para alimentar el CBMC. La borna IN- es más pequeña, ya que solo se utiliza para alimentar el CBMC y las corrientes de carga no deben regresar a través del CBMC. Esto minimiza la posibilidad de que se produzca una caída de tensión en la línea. Por el contrario, por la conexión IN+ debe pasar la corriente total de todas las corrientes de carga posteriores.
¿Qué señales ofrece el CBMC?
Hay diferentes versiones del CBMC, con 13-14 contactos flotantes o con entrada de reset y salida de estado.
NO - contacto remoto flotante 13-14
El CBM indica el estado del sistema. Si hay al menos una desconexión por fallo, se emite un men...
Ver más
Hay diferentes versiones del CBMC, con 13-14 contactos flotantes o con entrada de reset y salida de estado.
NO - contacto remoto flotante 13-14
El CBM indica el estado del sistema. Si hay al menos una desconexión por fallo, se emite un mensaje.
cerrado = no hay ningún fallo
abierto = hay por lo menos una desconexión por fallo
S - Salida de estado
Señal colectiva no aislada, indica el estado del CBMC. Si hay al menos una desconexión por fallo, se emite un mensaje.
High (24 V) = no hay ningún fallo
Low (0 V) = hay por lo menos una desconexión por fallo
Corriente máxima: 20 mA
RST - entrada de reset
Los canales que se desactivaron debido a un fallo se vuelven a activar mediante un flanco descendente.
¿Cumplen las salidas del CBMC los requisitos de la clase 2 de NEC?
Los interruptores de protección CBMC, que pueden ajustarse hasta una corriente máxima de 4 A, disponen de cuatro salidas según NEC Class 2. Esto significa que en la salida proporcionan una potencia máxima de 100 VA, con lo que cumplen los requisitos ... Ver más
Los interruptores de protección CBMC, que pueden ajustarse hasta una corriente máxima de 4 A, disponen de cuatro salidas según NEC Class 2. Esto significa que en la salida proporcionan una potencia máxima de 100 VA, con lo que cumplen los requisitos de NEC Class 2. Por ello, los cables y equipos pueden utilizarse sin homologación UL.
Ver menos¿Ofrece el CBMC una separación galvánica?
El CBMC también está disponible en versión con separación galvánica. En este caso, el circuito eléctrico se desconecta mediante un MOSFET y, de forma adicional, mediante un relé. En este caso, la salida es flotante.
La denominación de esta variant...
Ver más
El CBMC también está disponible en versión con separación galvánica. En este caso, el circuito eléctrico se desconecta mediante un MOSFET y, de forma adicional, mediante un relé. En este caso, la salida es flotante.
La denominación de esta variante comienza de la siguiente manera:
CBMC EG4...
