FLT-CP-3C-350/VZ
-
Descargador combinado contra rayos y sobretensiones de tipo 1+2 especial
2880846
Descargador de corrientes de rayo, encapsulado y enchufable para redes trifásicas de alimentación de corriente con conductor PEN, con mecanismo de cebado para activar la tensión de reacción.
Detalles de producto

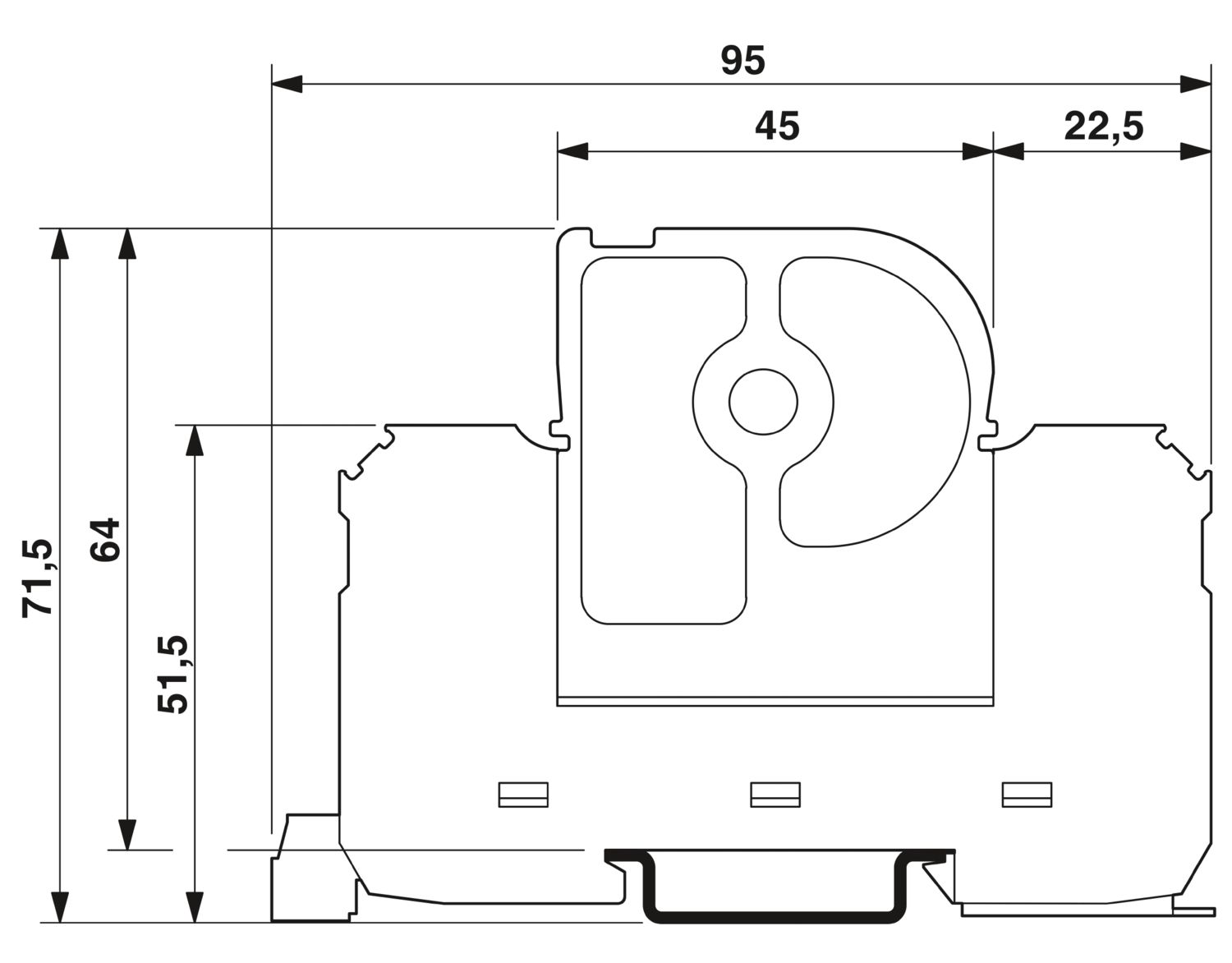

| Clase de ensayo IEC | I |
| Tipo EN | T1 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 3 |
| Mensaje Protección contra sobretensiones defectuosa | indicación óptica, contacto de indicación remota |
| Descargador verificable con CHECKMASTER a partir de la revisión de software: | Desde rev. de SW 3.00 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Frecuencia nominal fN | 50 Hz |
| 60 Hz | |
| Tensión nominal UN | 240 V AC (L-PEN) |
| 415 V AC | |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Tensión de servicio máxima Umáx. AC | 250 V AC |
| Tensión de servicio máxima Umáx. DC | 125 V DC |
| Corriente de servicio máxima Imáx. | 1 A AC (inductiva) |
| 1 A AC (resistiva) | |
| 30 mA DC (inductiva) | |
| 200 mA DC (resistiva) | |
| Potencia de conmutación mín. admisible | 0,12 VA (12 V, 10 mA) |
| Tipo de conexión | Bornes de tornillo |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 4,5 Nm |
| Longitud de pelado | 18 mm |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 25 mm² |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete mín. | 0,25 Nm |
| Longitud de pelado | 7 mm |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Esquema de dimensiones |
|
| Anchura | 106,9 mm |
| Altura | 95,8 mm |
| Profundidad | 70 mm |
| Unidad de división | 6 UD |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PBT |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Dirección de actuación | 3L-N/PE |
| Frecuencia nominal fN | 50 Hz |
| 60 Hz | |
| Tensión constante máxima UC (L-PEN) | 350 V AC |
| Corriente de carga nominal IL | 125 A |
| Corriente de conductor de protección IPE | ≤ 5 µA (Corriente de derivación IPE) |
| Corriente transitoria nominal In (8/20) µs (L-PEN) | 25 kA (1 canal) |
| 75 kA (Todos los canales) | |
| Capacidad para extinguir la corriente repetitiva Ifi (L-PEN) | 3 kA (264 V efectivo) |
| Nivel de protección Up (L-PEN) | ≤ 1,5 kV |
| Tiempo de reacción tA (L-PEN) | ≤ 100 ns |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 315 A (gL/gG, 125 A con cableado pasante serie) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-1 |
| Normas | |
| Normas/especificaciones | IEC 61643-1 |
| EN 61643-11 | |
| UL 1449 | |
| IEEE C62.1 | |
| IEEE C62.34 | |
| IEEE C62.45 | |
| Tipo de montaje | Carril simétrico: 35 mm |
