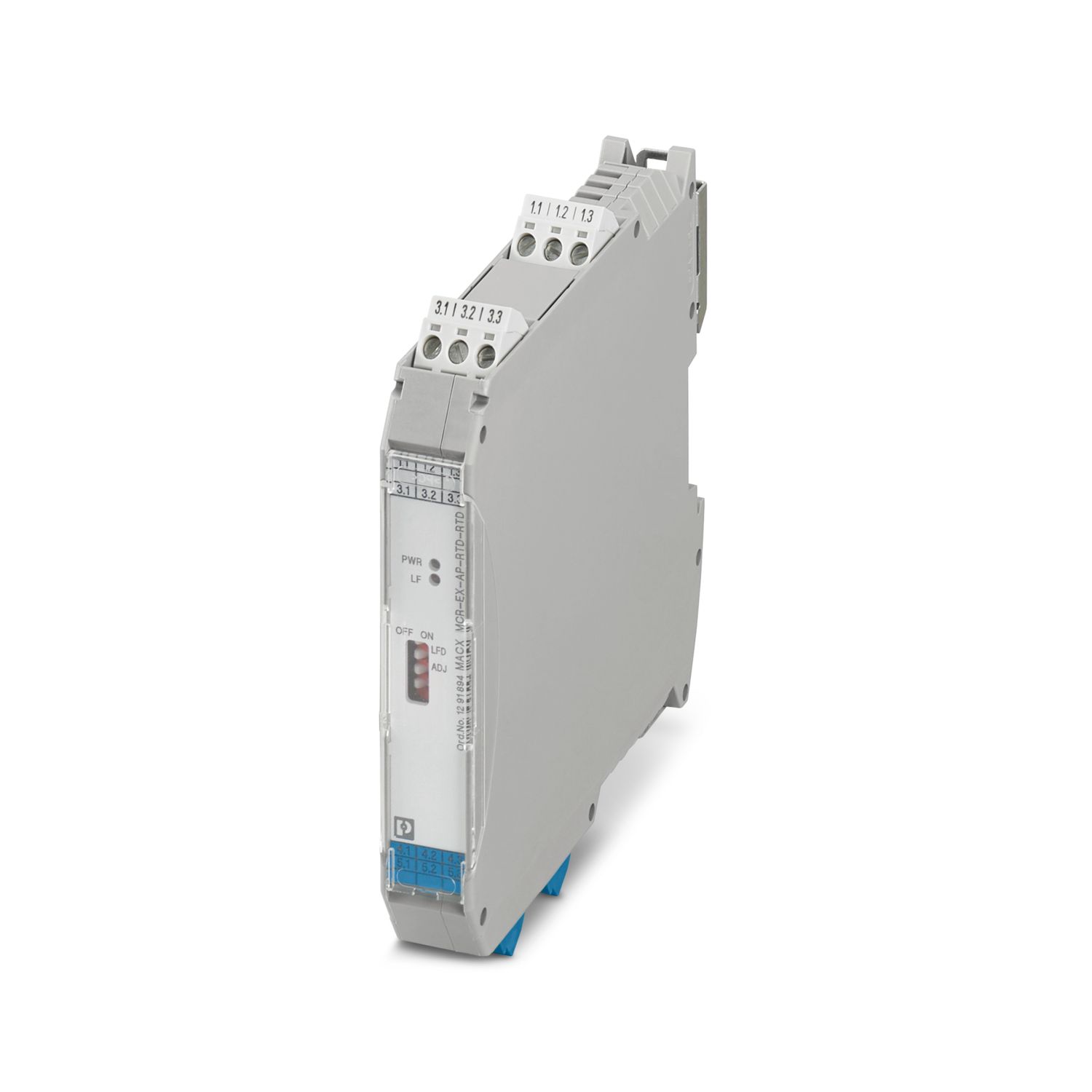

MACX MCR-EX-AP-RTD-RTD
-
Convertidor de temperatura
1291894
Ex i-El transformador aislador de resistencia se utiliza para el servicio intrínsecamente seguro de termorresistencias Pt 100 en la tecnología de 2, 3 o 4 conductores y transmisores de resistencia. Los valores medidos en la entrada Ex i se transmiten 1:1 a la salida no Ex i.. número de canales: 1, Configuración estándar, Separación de 3 vías, Conexión por tornillo
Detalles de producto
| Nota sobre la aplicación | Precisión, datos típicos en % del intervalo de medición básico con UN, 23 °C |
| Observación referente al funcionamiento | Las condiciones de montaje influyen en la temperatura ambiente. Tenga en cuenta las "Instrucciones de instalación del armario de control". |
| Observación referente al funcionamiento | Ajuste del sensor a través del conmutador DIP |
| Observación referente al funcionamiento | Ajuste de 2 conductores mediante el conmutador DIP ADJ |
| Tipo de producto | Temperature transmitter |
| Familia de productos | MACX Analog |
| Número de canales | 1 |
| Separación galvánica | Separación de 3 vías |
| Comportamiento de transmisión de señales | In = Out |
| Coeficiente de temperatura típico | ≤ 0,1 % (10 K) |
| Protección contra inversión de polaridad | Sí |
| Separación galvánica Entrada/salida IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 375 VPP |
| Separación galvánica Entrada/alimentación IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 375 VPP |
| Separación galvánica Entrada/salida de señalización de errores IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 375 VPP |
| Separación galvánica Entrada/interfaz de configuración IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 375 VPP |
| Separación galvánica Salida 1 / salida 2 | |
| Tensión de prueba | 350 V (50 Hz, 60 s) |
| Separación galvánica Salida/alimentación | |
| Tensión de prueba | 350 V (50 Hz, 60 s) |
| Separación galvánica Salida/interfaz de configuración | |
| Tensión de prueba | 350 V (50 Hz, 60 s) |
| Separación galvánica Salida/alimentación/salida de señalización de errores | |
| Tensión de prueba | 350 V (50 Hz, 60 s) |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 18 V ... 31,2 V |
| Potencia disipada | ≤ 600 mW |
| Consumo de potencia | ≤ 650 mW |
| Medición | |
| Descripción de la entrada | intrínsecamente seguro |
| Tipos de sensor utilizables (RTD) | Pt 100 |

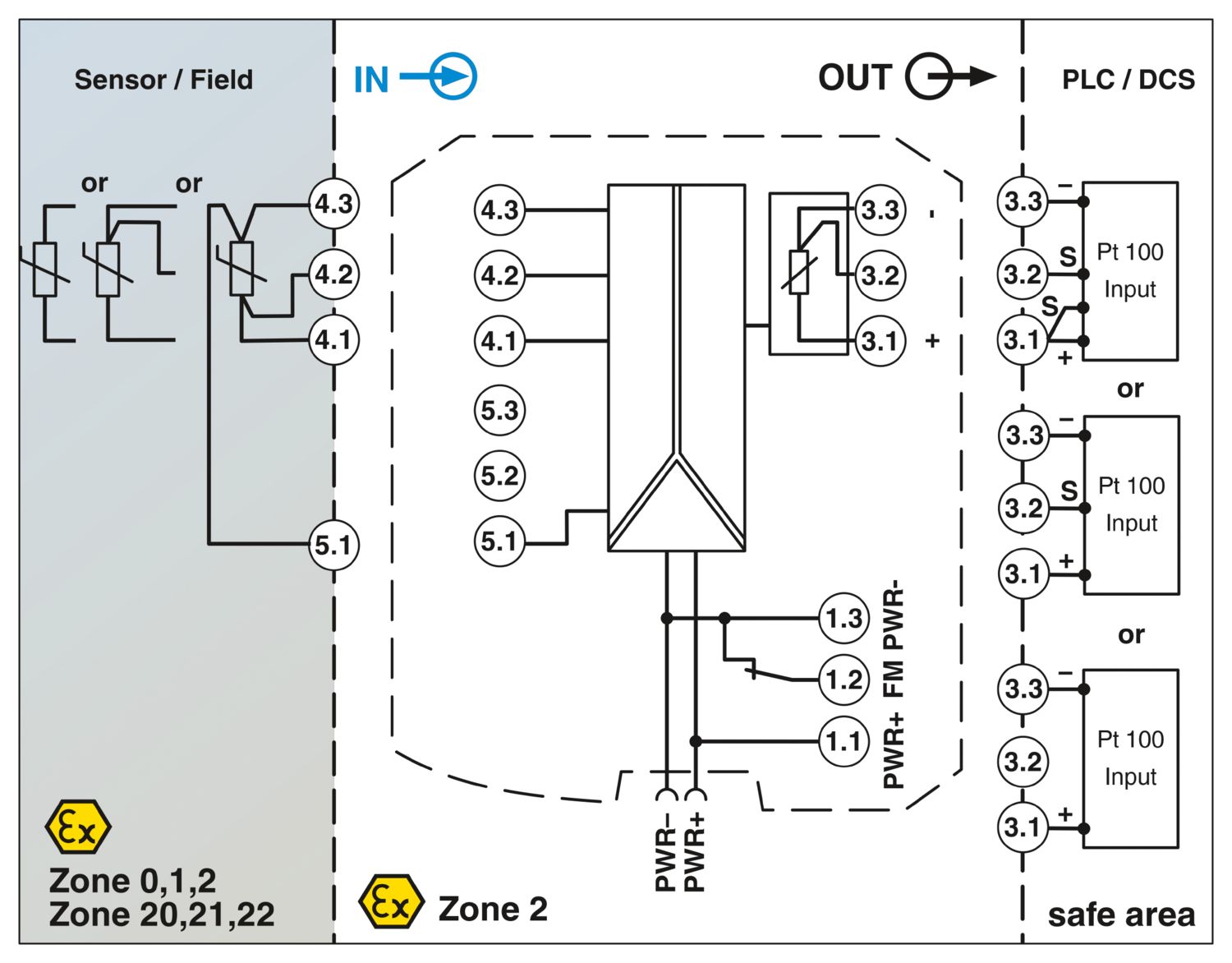

| Tecnología de conexión | 2, 3, 4 conductores |
| Margen de resistencia lineal | 18 Ω ... 391 Ω (Pt 100) |
| Resistencia total de la línea máx. admisible | ≤ 50 Ω (por hilo, circuito de 2 conductores) |
| ≤ 100 Ω (por hilo, circuito de 3, 4 conductores) | |
| Analógico: Termorresistencia | |
| Señal de salida Tensión | 2 V DC (Tensión nominal) |
| Señal de salida Corriente | 5 mA (Corriente nominal) |
| Señal de salida Resistencia | 400 Ω |
| Señal de salida Intervalo de resistencia | 18 Ω ... 391 Ω (Pt 100) |
| Tiempo de respuesta (settling time) | < 10 ms (10 % ... 90 %, modo multiplexor) |
| Margen de ajuste | < 1 s (Entrada/salida) |
| Corriente para alimentación de sensores | 200 µA ... 5 mA |
| Tecnología de conexión | 2, 3, 4 conductores |
| Notificar: Salida de señalización de errores | |
| Tensión de conmutación máxima | 30 V |
| Corriente de conmutación máxima | 100 mA |

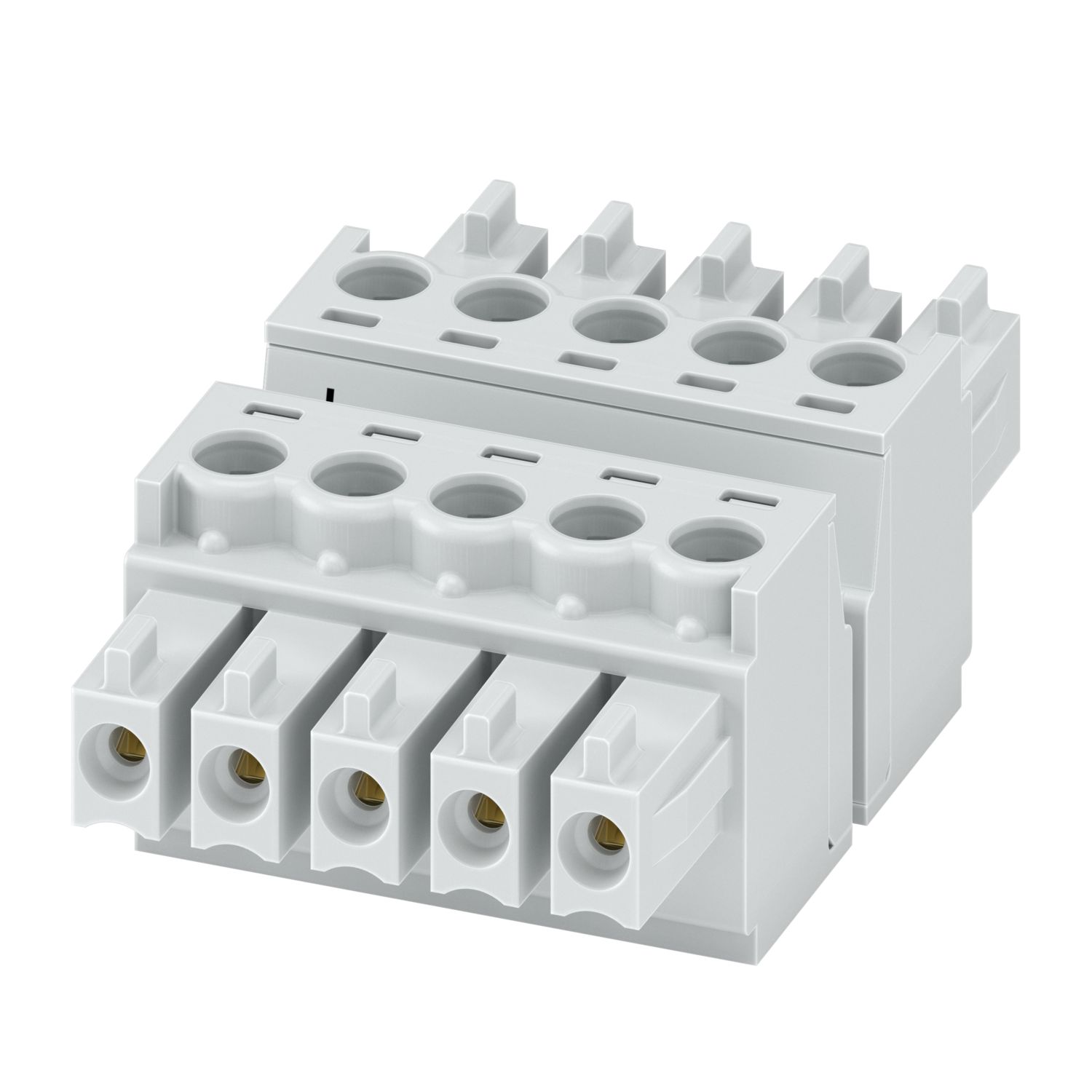

| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 7 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Instalación Ex (EPL) | Gc |
| Circuitos con seguridad intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Datos técnicos de seguridad | |
| Inductancia interna máx. Li | despreciable |
| Capacidad interna máx. Ci | despreciable |
| Tensión máx. de salida Uo | 6,5 V |
| Corriente máx. de salida Io | 16,5 mA |
| Potencia máx. de salida Po | 27 mW |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| IIA (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 900 mH / 1000 µF |
| IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 450 mH / 570 µF |
| IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 120 mH / 25 µF |
| I (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co | 1000 mH / 1000 µF |
| IIB/IIIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co | 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF |
| IIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co | 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF |
| Indicación de estado | LED verde (tensión de alimentación) |
| LED rojo (error de línea) |
| Esquema de dimensiones |
|
| Anchura | 17,5 mm |
| Altura | 112,5 mm |
| Profundidad | 113,7 mm |
| Profundidad NS 35/7,5 | 114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715) |
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | PA 6.6 |
| Condiciones ambientales | |
| Índice de protección | IP20 (Bornes) |
| IP30 (Carcasa) | |
| Temperatura ambiente (servicio) | -20 °C ... 70 °C (Equipo individual: posición de montaje discrecional) |
| -20 °C ... 60 °C (Montaje en grupos: carril DIN vertical sin circulación del aire) | |
| -20 °C ... 65 °C (Montaje en grupos: carril DIN vertical con circulación del aire) | |
| -20 °C ... 65 °C (Montaje en grupos: carril DIN horizontal sin circulación del aire) | |
| -20 °C ... 70 °C (Montaje en grupos: carril DIN horizontal con circulación del aire) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | ≤ 95 % (sin condensación) |
| ATEX | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Compatibilidad electromagnética | Comprobación según las siguientes normas y prescripciones: EN 61326-1 uso en el ámbito industrial, NAMUR NE 21 |
| Separación galvánica | Separación de 3 vías |
| Tipo de montaje | NS 35/15, NS 35/7,5 |
| Posición para el montaje | vertical, horizontal |
