Con el uso de repetidores puede aumentarse considerablemente la capacidad de potencia y la disponibilidad de sistemas de bus. La segmentación del bus con repetidores permite multiplicar la extensión de red admisible y ampliar el número de participantes además de la separación galvánica.
PSI-REP-PROFIBUS/12MB
-
Repetidor
2708863

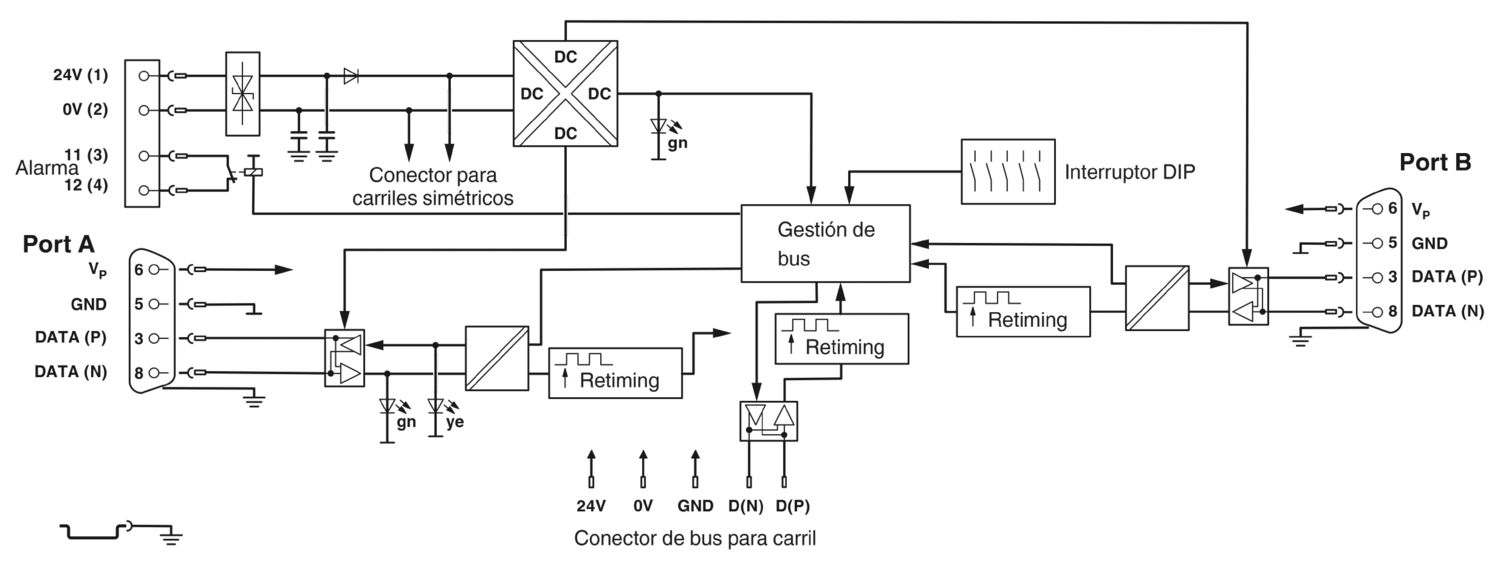

Repetidor modular para la separación galvánica y aumento de alcance para PROFIBUS de hasta 12 Mbits/s, separación de 4 vías, para montaje sobre carril, alimentación de 24 V DC
Detalles de producto
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Tipo de producto | Convertidor de interfaces |
| MTTF | 1638 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 812 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 340 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| MTBF | 1136 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 238 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) |
| Separación galvánica | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Potencia disipada máxima con condición nominal | 2,16 W |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff (50 Hz, 1 min.) |
| Tensión de prueba Interfaces de datos | 1,5 kV |
| Alimentación | |
| Tensión de alimentación | 18 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON) |
| Tensión nominal de alimentación | 24 V DC |
| Absorción de corriente típica | 90 mA (24 V DC ) |
| Absorción de corriente máxima | ≤ 2 A (En caso de funcionamiento en una estación de red a través del conector de bus para carril) |
| Conmutar | |
| Denominación Salida | Salida de relé |
| Descripción de la salida | Salida de aviso de fallos |
| Número de salidas | 1 |
| Tensión de conmutación máxima | 60 V DC (Carga óhmica, carga general) |
| 30 V AC (Carga óhmica) | |
| 42 V AC (peak, carga resistiva) | |
| Corriente continua límite | 0,46 A |
| Alimentación | |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 24 ... 14 |
| Longitud de pelado | 7,00 mm |
| Par de apriete | 0,6 Nm ... 0,8 Nm |
| Distorsión de bits entrada | máx. ± 35 % |
| Distorsión de bits, salida | < 6,25 % |
| Retardo de bits | 1 Bit (Direct Mode) |
| Señal | PROFIBUS |
| Canales de transmisión | 2 (1/1), TD, RD, semidúplex |
| Datos: PROFIBUS conforme a IEC 61158, RS-485 de 2 hilos | |
| Velocidad de transmisión | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (Ajustable manual y automáticamente) |
| Tipo de conexión | Conector hembra D-SUB-9 |
| Par de apriete | 0,4 Nm |
| Longitud de transmisión | ≤ 1200 m (en función de la velocidad de transmisión y del tipo de cable) |
| Resistencia terminal | externo |
| Medio de transmisión | 2 hilos, par trenzado, apantallado |
| Formato de fichero/codificación | UART (11 bits, NRZ) |
| Conmutación de dirección de datos | de autogobierno, min. station response time 2 bits |
| Tensión nominal de salida | 5 V DC ±5 % |
| Corriente de salida | 50 mA |
| Esquema de dimensiones |
|
| Anchura | 35 mm |
| Altura | 99 mm |
| Profundidad | 105 mm |
| Color (Carcasa) | gris (RAL 7042) |
| Material (Caja) | PA 6.6-FR |
| Caída libre según IEC 60068-2-32 | Caída libre: 1 m |
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 | Vibraciones (funcionamiento): 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Choque según EN 60068-2-27/IEC 60068-2-27 | Choques (en servicio): 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| ≤ 2000 m (Zonas EX) | |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T5 Gc |
| Certificado | UL 21 ATEX 2550X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| IECEx | |
| Marcado | Ex ec IIC T5 Gc |
| Certificado | IECEx ULD 21.0013X |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Homologación Corea del Sur, KC | |
| Certificado | MSIP-REI-PCK-2708863 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Resistencia a interferencias | EN 61000-4-2 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV |
| Descarga en el aire | ± 8 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2 kV |
| Señal | ± 2 kV |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV |
| Señal | ± 1 kV |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55011 |
| Observación | Clase A, campo de aplicación industria |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
| Normas/especificaciones | EN 62368 |
| Tipo de montaje | Montaje sobre carril DIN |
cULus Listed
ID de homologación: E238705cULus Recognized
ID de homologación: E238705cULus Recognized
ID de homologación: E238705cULus Listed
ID de homologación: E238705KC
ID de homologación: MSIP-REI-PCK-2708863cUL Listed
ID de homologación: E199827UL listado
ID de homologación: E199827IECEx
ID de homologación: IECEx ULD 21.0013XUL listado
ID de homologación: E199827cUL Listed
ID de homologación: E199827ATEX
ID de homologación: UL 21 ATEX 2550X
Sus ventajas
Detección automática de la velocidad de transmisión datos o ajuste fijo de la velocidad de transmisión de datos mediante conmutador DIP
Apto para todas las velocidades de transmisión hasta 12 Mbits/s
Separación de 4 vías de alta calidad entre todas las interfaces
Bit oversampling para detección segura de perturbaciones esporádicas
Bit-Retiming para cualquier conex. cascada de los aparatos
Filtro de telegramas con error con detección de Start Delimiter
Combinable modularmente con adaptadores para fibra óptica PSI-MOS mediante conector para carriles
