El convertidor IO-Link/analógico es un dispositivo IO-Link que convierte señales analógicas en el protocolo IO-Link. Ofrece así la posibilidad de transmitir señales a sensores analógicos a través de un maestro IO-Link.
AXL E IOL RTD1 M12 R
-
Módulo analógico
2700305
Convertidor IO-Link/analógico Axioline E para conectar una resistencia de medición de temperatura, conector M12, versión acodada
Descarga gratuita disponible.
Descargas
Detalles de producto
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Convertidor de interfaces |
| Familia de productos | Axioline E |
| Construcción | Stand-Alone |
| Axioline E | |
| Ejecución | acodado |
| Mensajes de diagnóstico | Se supera o no se alcanza el rango de medición Mensaje en el código de diagnóstico (en formato IB IL) |
| Valor comprobado no válido/ningún valor comprobado válido disponible Mensaje en el código de diagnóstico (en formato IB IL) | |
| Configuración no válida Mensaje en el código de diagnóstico (en formato IB IL) | |
| Módulo averiado Mensaje en el código de diagnóstico (en formato IB IL) | |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
| Alimentación: IO-Link | |
| Tensión nominal de alimentación periférica | 24 V DC (Esta tensión de alimentación se pone a disposición a través de interfaz IO link del maestro IO Link.) |
| Absorción de corriente | típ. 16,5 mA ±15 % (con 24 V DC) |
| máx. 25 mA | |
| Circuito de protección | Prot. contra inversión de polaridad |
| Protección contra cortocircuito | |
| Protección contra sobrecarga | |
| IO-Link | |
| Número de puertos | 1 |
| Tipo de conexión | Conector M12, codificado A |
| Tecnología de conexión | 3 conductores |
| Especificación | V1.1.1 |
| Protección contra inversión de polaridad | Sí |
| Tiempo de ciclo | min. 2 ms |
| Número de datos de proceso | 16 Bit (Datos de entrada) |
| 16 Bit (Datos de salida) | |
| Analógico | |
| Denominación Entrada | Entrada RTD analógica |
| Descripción de la entrada | Entrada para sensores de temperatura resistivos |
| Número de entradas | 1 (para sensores de temperatura resistivos) |
| Tipo de conexión | Conector M12, codificado A |
| Tecnología de conexión | 3 conductores (opcionalmente 4 conductores) |
| Resolución convertidor A/D | 12 Bit |
| Tipos de sensor utilizables (RTD) | Pt 100, Pt 1000 |
| Formato de datos | IB IL, compatible con S7 |
| Margen de resistencia lineal | 0 Ω ... 500 Ω (Formato IB IL) |
| 0 Ω ... 5 kΩ (Formato IB IL) | |
| 0 Ω ... 600 Ω (Formato compatible con S7) | |
| 0 Ω ... 6 kΩ (Formato compatible con S7) | |
| Circuito de protección | Prot. contra inversión de polaridad |
| Protección contra cortocircuito | |
| Protección contra sobrecarga | |
| Mensajes de diagnóstico | |
| Diagnóstico | Se supera o no se alcanza el rango de medición |
| Mensaje | Mensaje en el código de diagnóstico (en formato IB IL) |
| Mensajes de diagnóstico | |
| Diagnóstico | Valor comprobado no válido/ningún valor comprobado válido disponible |
| Mensaje | Mensaje en el código de diagnóstico (en formato IB IL) |
| Mensajes de diagnóstico | |
| Diagnóstico | Configuración no válida |
| Mensaje | Mensaje en el código de diagnóstico (en formato IB IL) |
| Mensajes de diagnóstico | |
| Diagnóstico | Módulo averiado |
| Mensaje | Mensaje en el código de diagnóstico (en formato IB IL) |
| Esquema de dimensiones |
|
| Anchura | 16,6 mm |
| Altura | 42 mm |
| Profundidad | 66,5 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
| Índice de protección | IP65/IP67 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Rosca de montaje M12 |
Sus ventajas
Conexión a un maestro IO-Link con conector M12 (con codificación A, 4 polos)
1 interfaz IO-Link
Puerto A IO-Link
Especificación IO-Link V1.1.1
Ejecución acodada
1 entrada analógica para conexión de resistencias de medición de temperatura (termorresistencias)

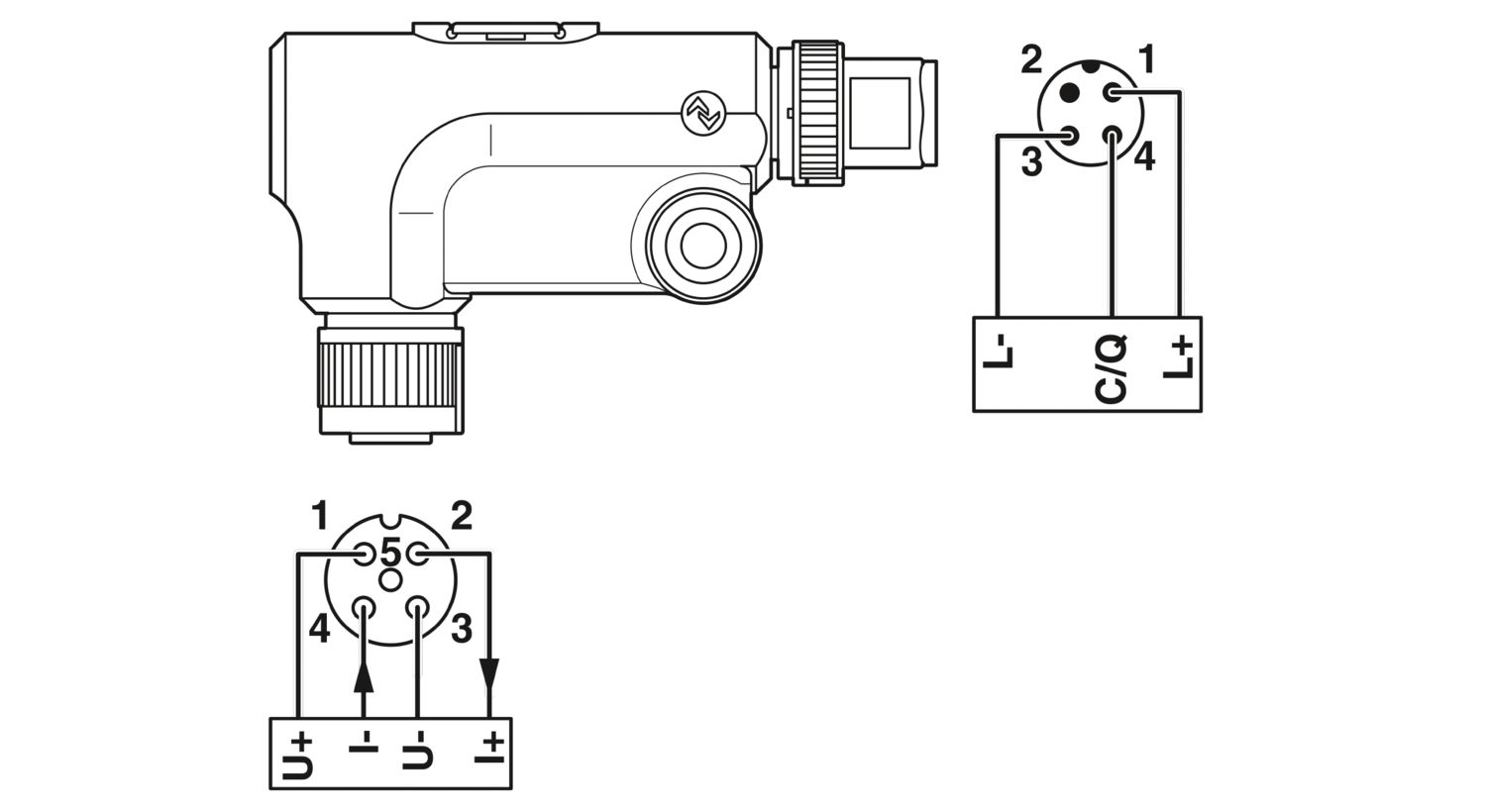

Conexión del sensor en la tecnología de 3 o 4 conductores mediante un conector M12 (con codificación A, 5 polos)
Margen de tensión: 0 V ... 10 V
Conexión FE para la conexión a tierra funcional
Alimentación de la electrónica del módulo y del sensor a través de la interfaz IO-Link del maestro IO-Link
Indicación de estado local
Grado de protección IP65/67
