PLC-V8C/CAB/TBUS/0,3M
-
Cable de conexión
2905263

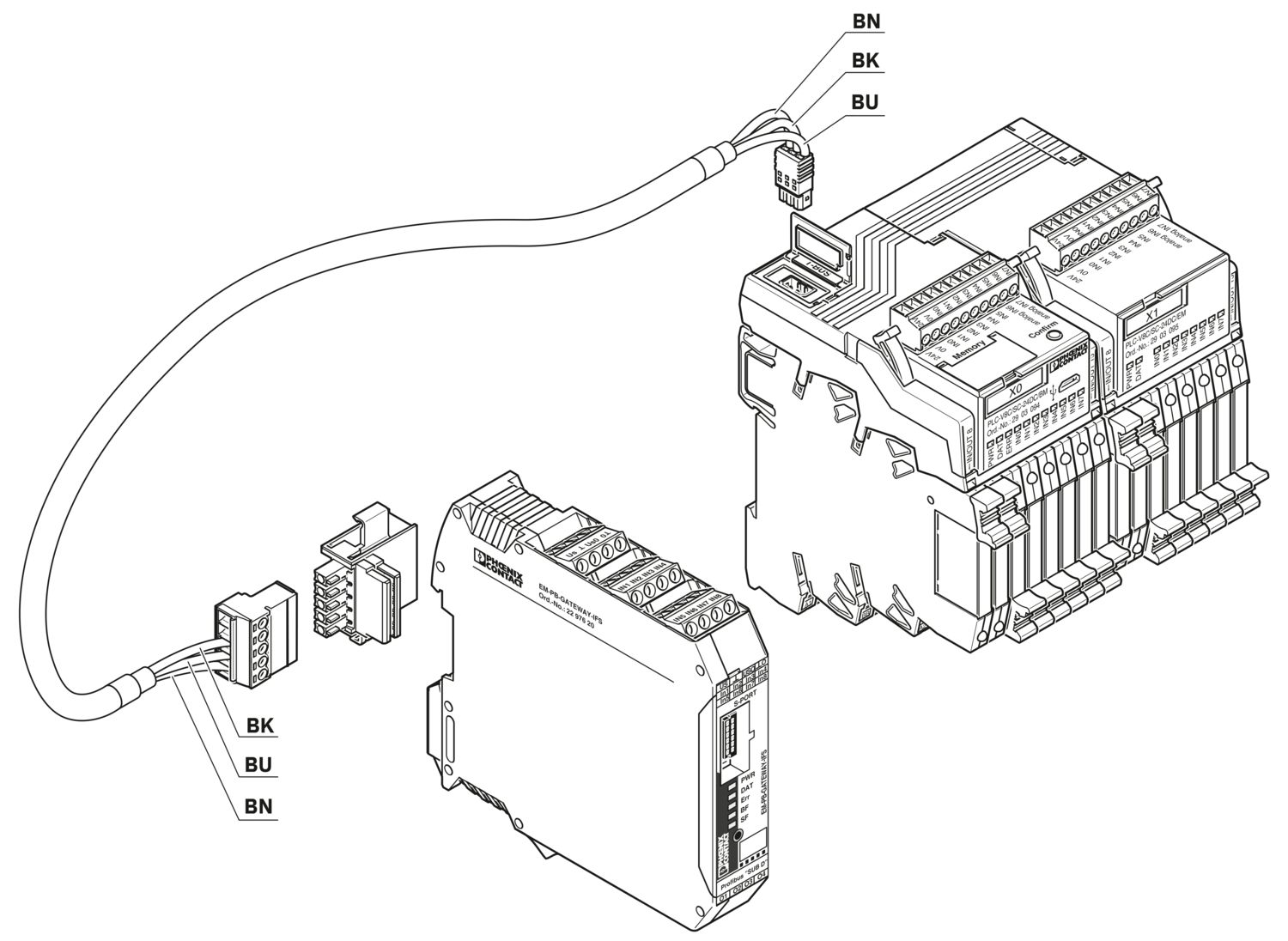

Cable redondo confeccionado apantallado; control: PLC logic (conexión al conector de bus para carril); conexión 1: Conectores COMBICON (1x 3-polos); conexión 2: Conectores COMBICON (1x 5-polos); longitud de cable: 0,3 m
Este producto precisa otros productos para su funcionamiento.
Accesorios necesarios
Detalles de producto
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Tipo de producto | Cable adaptador |
| Nivel de campo | |
| Tipo de conexión | Conectores COMBICON |
| Longitud de pelado | 7 mm |
| Rosca de tornillo | M2 |
| Número de conexiones | 1 |
| Número de polos | 5 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Nivel de control | |
| Tipo de conexión | Conectores COMBICON |
| Longitud de pelado | 6 mm |
| Número de conexiones | 1 |
| Número de polos | 3 |
| Sección de conductor rígido | 0,2 mm² ... 0,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 0,5 mm² |
| Sección de conductor AWG | 24 ... 20 |
| Longitud | 0,3 m |
| Longitud del cable | 0,3 m |
| PVC gris [500] | |
| Esquema de dimensiones |
|
| Peso del cable | 29 kg/km |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PVC gris [500] |
| Tipo de conductor | Cable redondo confeccionado apantallado |
| Construcción del conductor cable de señales | 14x 0,15 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 3x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,05 mm |
| Diámetro exterior del cable | 4,20 mm ±0,15 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | gris RAL 7001 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, azul, negro |
| Grosor de pared Aislamiento | ≥ 0,23 mm (Aislamiento de conductor) |
| Grosor de pared Envoltura exterior | ≥ 0,76 mm |

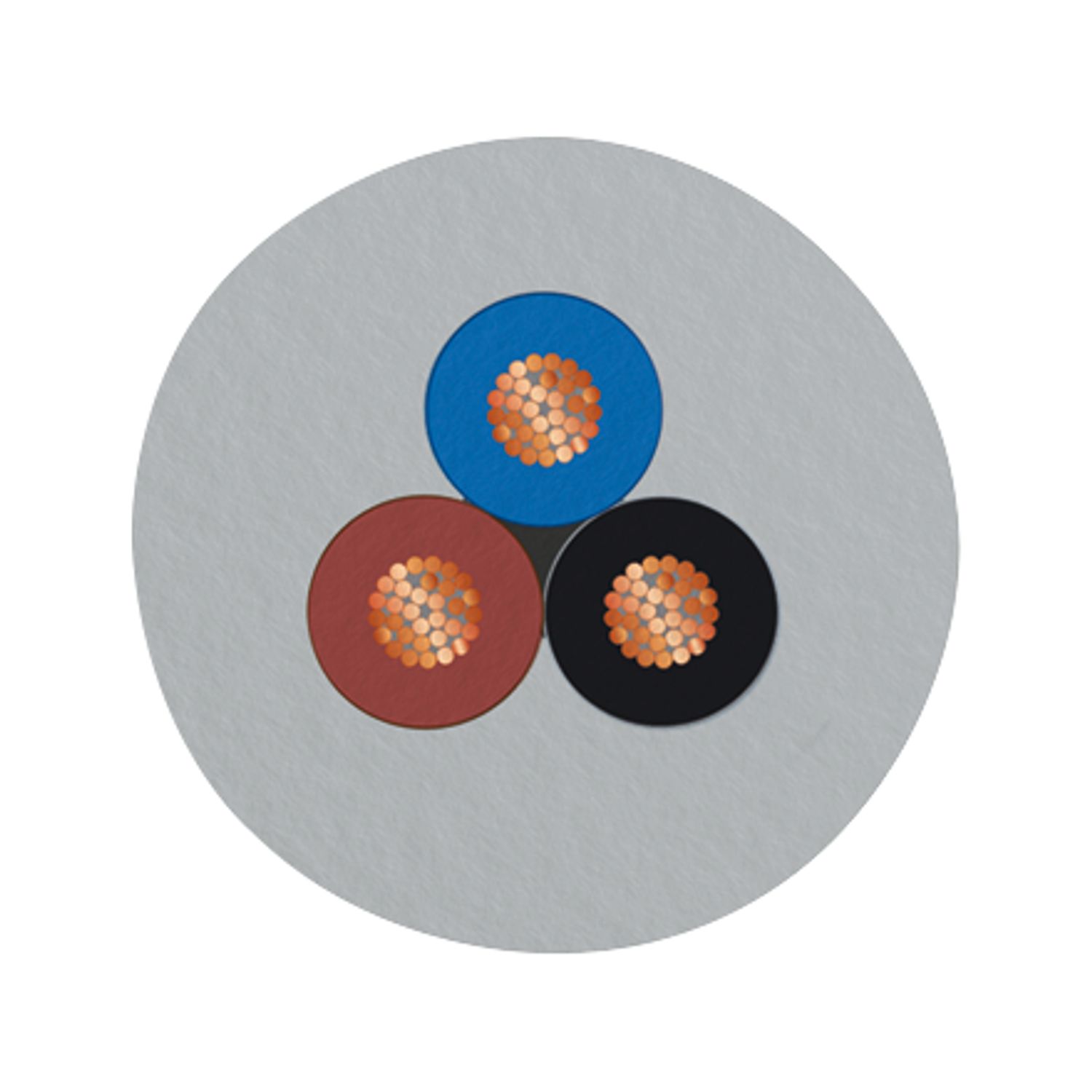

| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | máx. 79 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 100 MΩ*km (a 20 °C) |
| Tensión nominal Cable | ≥ 300 V |
| Tensión de prueba | ≤ 3000 V |
| Menor radio de flexión, montaje fijo | 13 mm |
| Ausencia de halógenos | no |
| Resistencia a las llamas | según UL-Style 2464 |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| UKCA | |
| Certificado | De conformidad con UKCA |
