AGK PT 8X6/M10 GNYE - Borna de derivación

1083236

Borna de derivación, tensión nominal: 1000 V, corriente nominal: 41 A, número de conexiones: 9, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 6 mm², 1er piso, sección: 0,5 mm² - 10 mm², Conexión por espárrago, 1er piso, clase de montaje: en elemento de base, color: verde/amarillo

Detalles de producto

Tipo de producto	Borna de derivación
Familia de productos	PT
Número de conexiones	9
Número de filas	1
Propiedades de aislamiento
Categoría de sobretensión	III

Tensión transitoria de dimensionamiento	8 kV
Potencia disipada máxima con condición nominal	1,31 W

Número de conexiones por piso	9
Sección nominal	6 mm²
Sección de dimensionamiento AWG	10
1er piso
Longitud de pelado	10 mm ... 12 mm
Calibre macho	A5
Conexión según norma	IEC 60947-7-1
Sección de conductor rígido	0,5 mm² ... 10 mm²
Sección de conductor AWG	20 ... 8 (Convertido según IEC)
Sección de conductor flexible	0,5 mm² ... 6 mm²
Sección de cable flexible [AWG]	20 ... 10 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico)	0,5 mm² ... 6 mm²
Sección de cable flexible (puntera con manguito de plástico)	0,5 mm² ... 6 mm²
Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico)	0,5 mm² ... 1,5 mm²
Corriente nominal	41 A
Corriente de carga máxima	57 A
Corriente suma máxima	106 A (Conexión por espárrago)
Tensión nominal	1000 V
Sección nominal	6 mm²
1er piso
Rosca de tornillo	M10
Observación	Espárrago de conexión
Par de apriete	10 ... 20 Nm
Conexión según norma	IEC 60947-7-1
Sección de conductor flexible	6 mm² ... 120 mm²
Sección de cable flexible [AWG]	10 ... 250 kcmil (Convertido según IEC)
Corriente nominal	41 A
Conexión de terminal de cable
Gama de secciones AWG	(Convertido según IEC)
Diámetro ojete	10,4 mm
Anchura	32 mm
Diámetro del espárrago	10 mm
Rosca de tornillo	M10

Anchura	31 mm
Altura	72,6 mm
Profundidad	32,3 mm
Diámetro de taladro	10,4 mm

Color	verde-amarillo
Clase de inflamabilidad según UL 94	V0
Grupo material aislante	I
Material aislante	PA

Datos mecánicos
Pared lateral abierta	No

Condiciones ambientales
Temperatura ambiente (servicio)	-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje)	-5 °C ... 70 °C
Temperatura ambiente (accionamiento)	-5 °C ... 70 °C
Humedad de aire admisible (servicio)	20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte)	30 % ... 70 %

Conexión según norma	IEC 60947-7-1
	IEC 60947-7-1

Tipo de montaje	en elemento de base

Datos comerciales

Código de artículo	1083236
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	10 Unidades
Clave de venta	*****
Clave de producto	BE2ZWX
Página del catálogo	Página 119 (C-1-2019)
GTIN	4055626817828
Peso por unidad (incluido el embalaje)	67,4 g
Peso por unidad (sin incluir el embalaje)	62,2 g
Número de tarifa arancelaria	85369010
País de origen	CN

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Sección AWG
Usegroup B
	1000 V	20 - 8
Usegroup C
	1000 V	20 - 8

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
Usegroup B
			20 - 8
Usegroup C
			20 - 8

Environmental product compliance

Productos compatibles

Accesorios

Sus ventajas

El borne de derivación aislado completamente utilizable opcionalmente permite una toma de tensión

Rotulable en superficies grandes

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí (Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

AGK PT 8X6/M10 GNYE - Borna de derivación

1083236

Detalles de producto

ECLASS

ETIM

UNSPSC

DNV

CSA

EAC

cULus Recognized

Productos compatibles

Sus ventajas

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

AGK PT 8X6/M10 GNYE - Borna de derivación 1083236

Detalles de producto

ECLASS

ETIM

UNSPSC

Productos compatibles

HV M10/1 - Conectores de corriente de alta intensidad 3049408

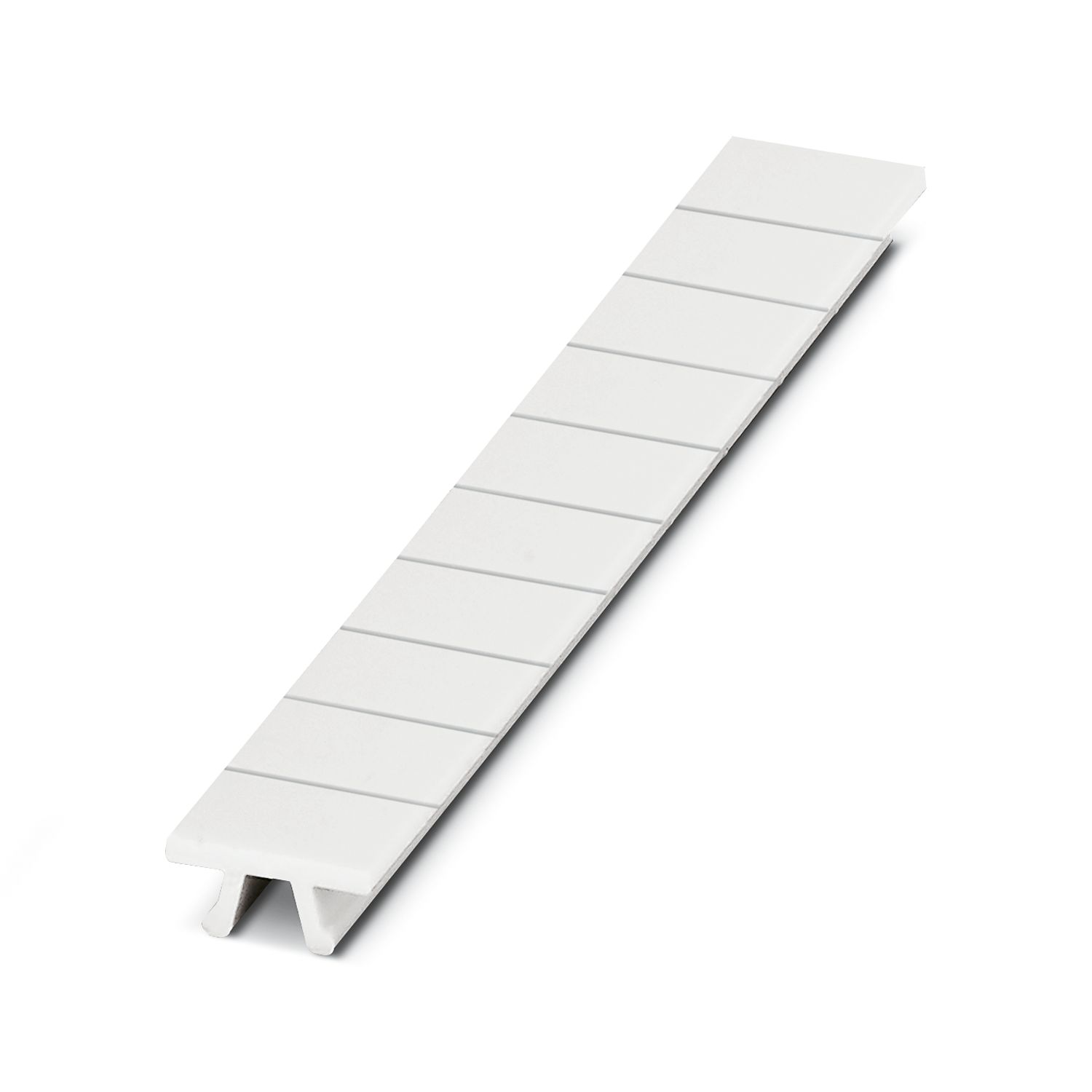

ZB 7,5 CUS - Tira de cinta Zack 0824994
