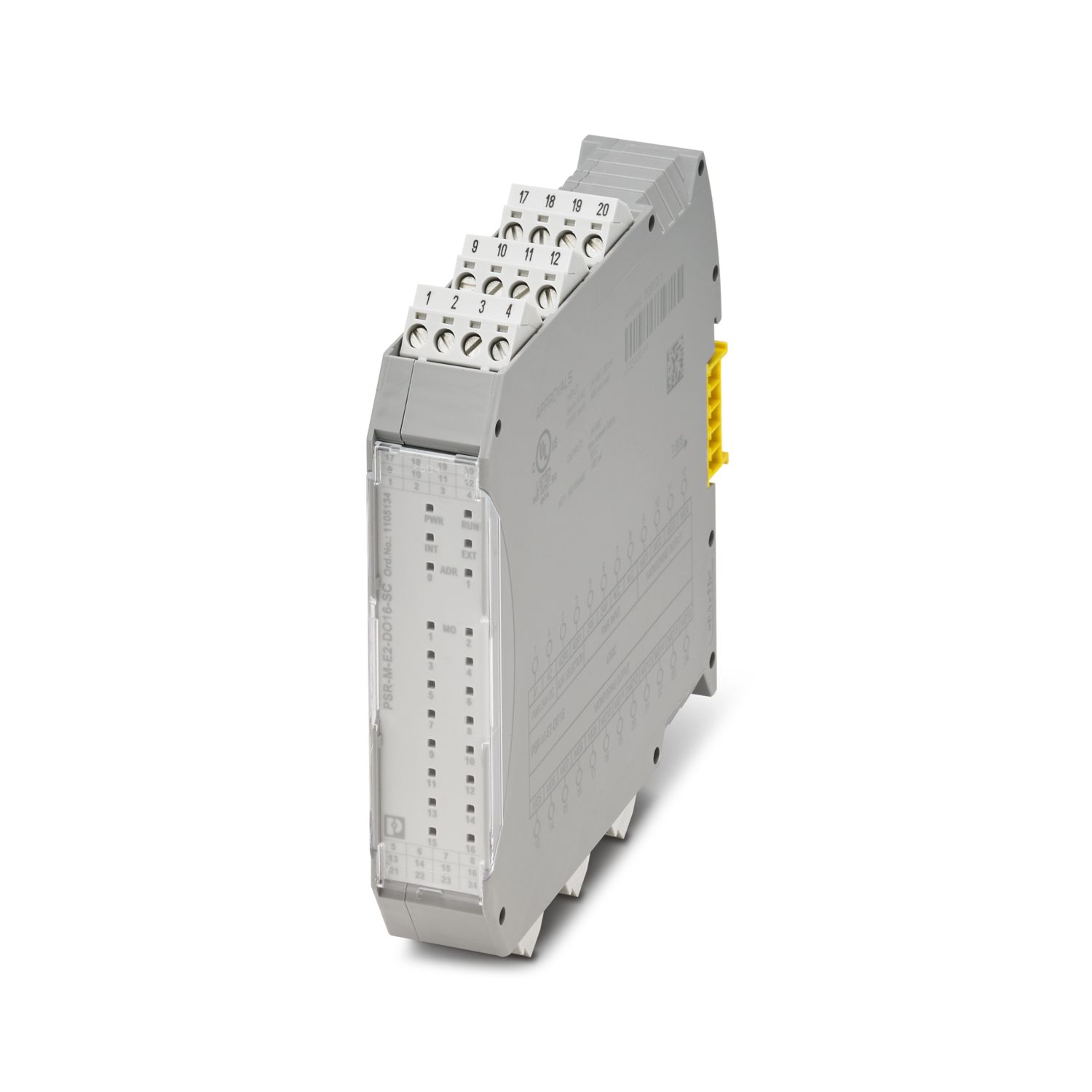

PSR-M-E2-DO16-SC - Module d'extension

1105134

Module d'extension avec 16 sorties de signal, interface TBUS, bloc de jonction à vis enfichable, élément de connexion TBUS fourni

Téléchargement gratuit disponible. Téléchargements

Remarque relative à l'application
Remarque relative à l'application	Uniquement pour un usage industriel

Type de produit	Relais de couplage
Application	Module d'extension
Propriétés d'isolation
Classe de protection	III (EN 50178)
Propriétés d'isolation
Catégorie de surtension	II
Degré de pollution	2
Durées
Temps de réponse	Voir le manuel d'utilisation
Temps de réactivation	min. 5 s (Temps de démarrage)
	max. 10 s (Temps de démarrage)

Puissance dissipée maximale en condition nominale	3,5 W (avec charge maximale admissible)
Durée d'enclenchement	100 % ED
Interfaces	Profilé TBUS pour raccordement au module maître, compris dans les fournitures
Tension de tenue aux chocs assignée / isolation	Isolation de base 4 kV entre tous les réseaux complets et le boîtier
Alimentation
Dénomination	A1/A2
Tension d'alimentation assignée du circuit de commande U_s	19,2 V DC ... 28,8 V DC
Tension d'alimentation assignée du circuit de commande U_s	24 V DC -20 % / +20 % (protection externe, courante 5 A)
Courant d'alimentation de commande assigné I_S	typ. 30 mA
Consommation de puissance U_S	typ. 0,72 W
Courant transitoire	2 A (Δt = 1 ms avec U_s)
Temps de filtrage	typ. 5 ms (au niveau de A1 en cas de coupures de tension avec U_s)
Circuit de protection	Protection de série contre l'inversion de polarité
	Diode zéner bidirectionnelle
Alimentation
Dénomination	24V/A2
Tension d'alimentation assignée du circuit de commande U_s	24 V DC -20 % / +20 % (protection externe, courante 5 A)
Courant d'alimentation de commande assigné I_S	typ. 20 mA (Sorties actives, sans charge)
Courant transitoire	10 A (aux bornes 5 ou 6, Δt = 1 ms avec U_s)
Temps de filtrage	typ. 1 ms (en cas de chutes de tension)
Circuit de protection	Diode zéner bidirectionnelle

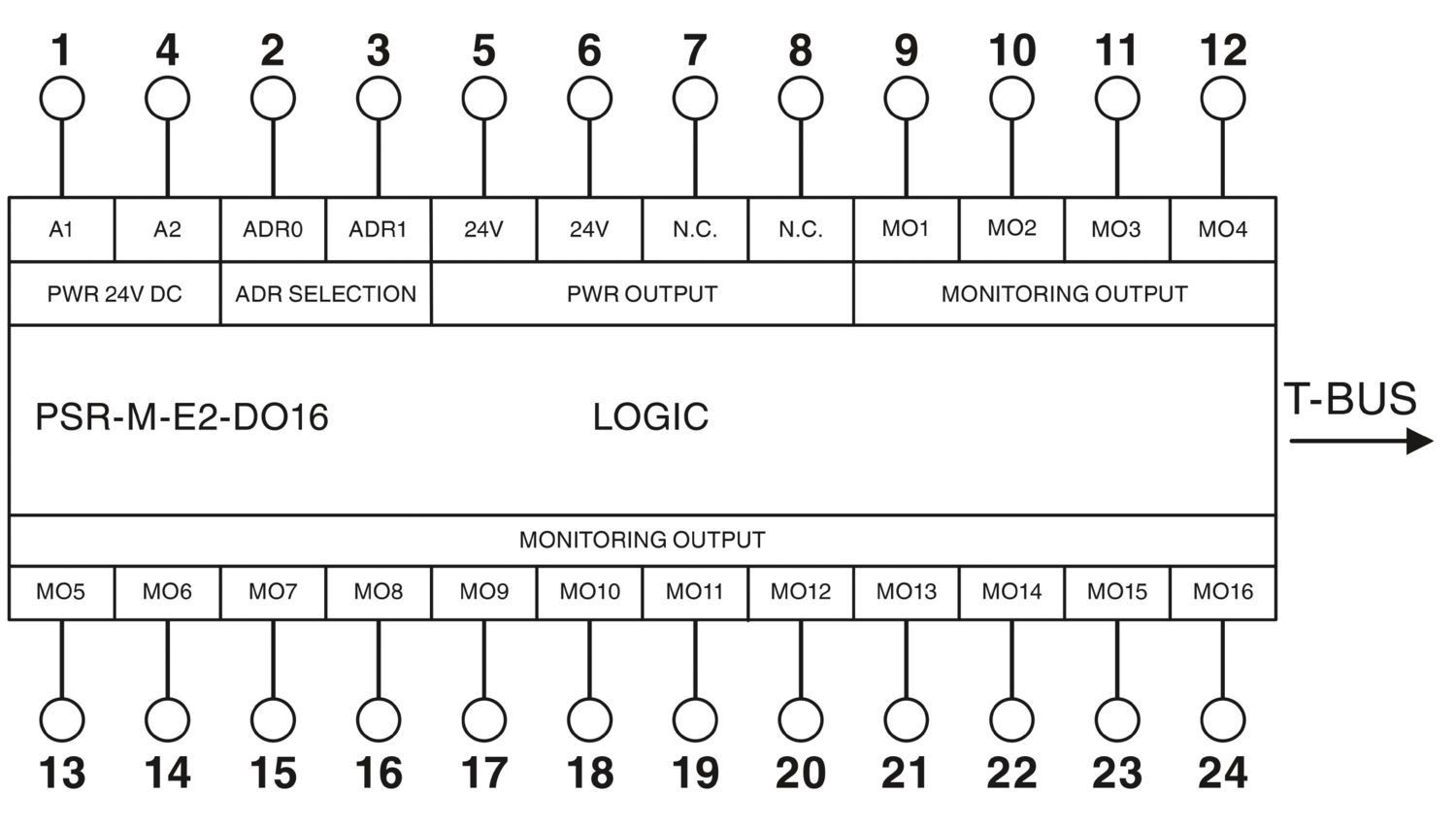

Signaler: MO1 ... MO16
Description de la sortie	PNP, IEC 61131-2 Typ 0,1
	non sécurisé
	Masse de référence A2
Nombre de sorties	16
Tension de sortie à l'état hors circuit	max. 0,1 V
Plage de tension de sortie	18,2 V DC ... 27,8 V DC (U_S - 1 V)
Tension	24 V DC (par 24 V)
Courant d'appel maximum	1,1 A (Δt = 3 s pour U_s)
Intensité permanente limite	100 mA (par voie)
	1,6 A (Courant total de toutes les sorties de signaux TOR)
Courant de fuite	max. 100 µA
Charge ohmique	min. 180 Ω (Respecter l'intensité permanente limite)
Fréquence de commutation	max. 1/4 x t_cycle [Hz]
Circuit de protection	Diode zéner bidirectionnelle
Protection contre les courts-circuits	Oui (autolimitation à 1,1 A)
Circuit de décharge	Non
Longueur du câble	max. 100 m (par sortie)

Technologie de raccordement
enfichable	oui
Raccordement du conducteur
Type de raccordement	Raccordement vissé
Section de conducteur rigide	0,2 mm² ... 2,5 mm²
Section de conducteur souple	0,2 mm² ... 2,5 mm²
Section de conducteur AWG	24 ... 12
Longueur à dénuder	7 mm
Filetage vis	M3
Couple de serrage	0,5 Nm ... 0,6 Nm

Affichage d'état	1 x DEL (verte), 2 x DEL (orange)
	16 x LED (jaune)
Témoin de présence de la tension de service	1 x LED (verte)
Affichage des défauts	2 x DEL (rouge)

Largeur	22,61 mm
Hauteur	112,58 mm
Profondeur	113,6 mm

Couleur (Boîtiers)	jaune (RAL 1018)
Matériau du boîtier	Polyamide PA non renforcé

Conditions ambiantes
Indice de protection	IP20
Indice de protection min. du lieu de montage	IP54
Température ambiante (fonctionnement)	-10 °C ... 55 °C (tenir compte du derating)
Température ambiante (stockage/transport)	-20 °C ... 85 °C
Hauteur d'utilisation	≤ 2000 m (au-d. du niveau de la mer)
Humidité max. admise (stockage/transport)	95 % (pas de condensation)
Humidité de l'air max. admissible (service)	95 % (pas de condensation)
Choc	10 g pour Δt = 16 ms (secousse, 1 000 chocs par direction dans l'espace)
Vibrations (service)	10 Hz ... 150 Hz, 2g

Type de montage	Montage sur rail DIN
Instructions de montage	Respecter le derating
Emplacement pour le montage	vertical ou horizontal

Référence	1105134
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	DNA364
GTIN	4055626973395
Poids par pièce (emballage compris)	198 g
Poids par pièce (hors emballage)	154 g
Numéro du tarif douanier	85371098
Pays d'origine	IT
