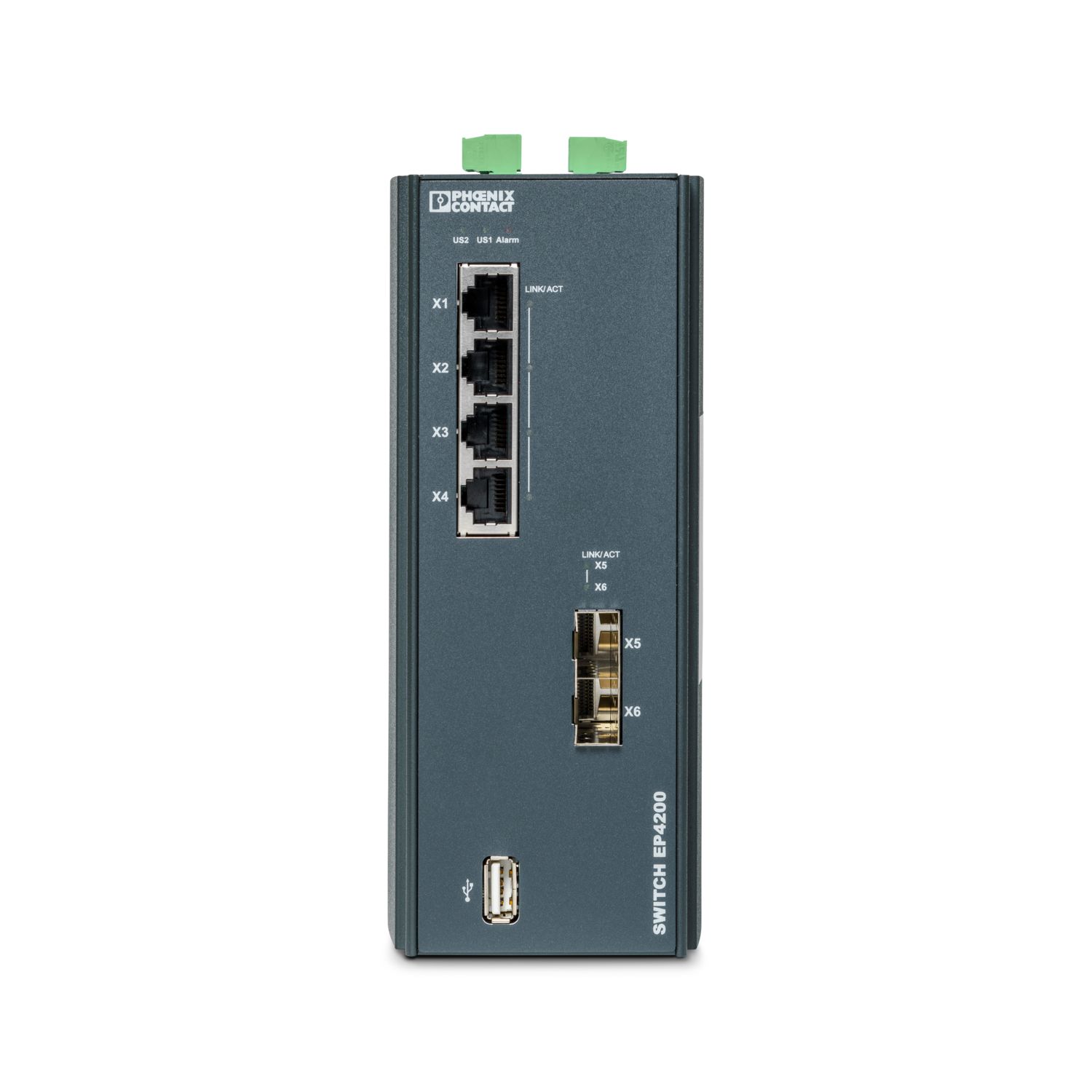

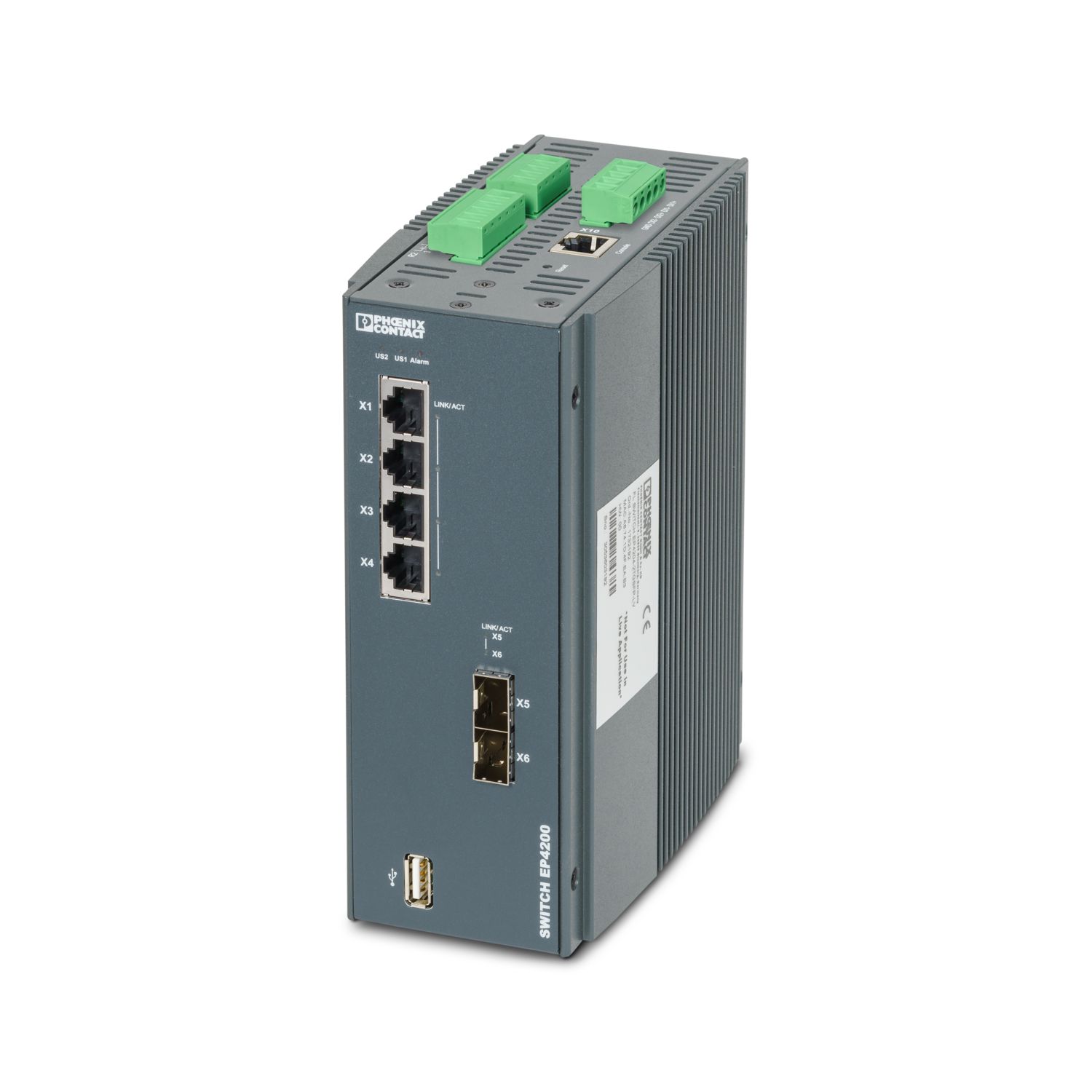

FL SWITCH EP4204-2TGSFP-LV - Industrial Ethernet Switch

1732192

Switch manageable à quatre ports RJ45 pour 10/100/1000 Mbit/s, deux ports SFP pour 1/10 Gbit/s, une température de service de -40 °C ... +85 °C et une alimentation redondante de 12 V DC ... 48 V DC

Largeur	72 mm
Hauteur	170 mm
Profondeur	140 mm

Remarque relative à l'application
Remarque relative à l'application	Uniquement pour un usage industriel

Coloris	gris
Matériau du boîtier	Métal

Type de montage	Montage sur rail DIN
Type de montage	Montage sur rail DIN

Ethernet
Type de raccordement	RJ45
Remarque concernant la connectique	Autonegotiation et Autocrossing
Vitesse de transmission	10/100/1000 Mbit/s
Physique de transmission	Cuivre
Distance de transmission	100 m (par segment)
Nombre de voies	4 (Ports RJ45)
Ethernet (SFP)
Type de raccordement	SFP
Vitesse de transmission	1 000/10 000 Mbit/s (duplex intégral)
Physique de transmission	En fonction du module SFP
Nombre de voies	2 (Ports SFP)

Numérique:
Dénomination sortie	Sortie relais d'alarme : 30 V DC, 0,6 A maximum

Type de produit	Switch
Gamme de produits	Managed Switch EP4000
Fonctions switch
Contact de signalisation tension de commande	30 V DC
Contact de signalisation courant de commande	0,6 A
Tableau d'adresses MAC	16k
Redondance	RSTP (Rapid Spanning Tree, IEEE 802.1w)
	STP
	MSTP
Indicateurs d'état et de diagnostic	LED : alimentation (POWER), erreur (ERROR), état du lien

Diagnostic local	US1, US2 Tension d'alimentation LED verte
	Alarme Signalisation d'alarme LED rouge
Puissance dissipée maximale en condition nominale	20 W ()
Alimentation
Plage de tension d'alimentation	12 V DC ... 48 V DC
Fonction
Contact de signalisation tension de commande	30 V DC
Contact de signalisation courant de commande	0,6 A

Technologie de raccordement
Dénomination connexion	Alimentation
Alimentation
Type de raccordement	Raccordement vissé

Conditions ambiantes
Indice de protection	IP30
Température ambiante (fonctionnement)	-40 °C ... 85 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité de l'air admissible (fonctionnement)	5 % ... 95 % (sans condensation)
Humidité de l'air admissible (stockage/transport)	5 % ... 95 % (sans condensation)

Désignation de la norme	Conditions environnementales
Normes/prescriptions	CEI 61850-3
	IEEE 1613

Conformité/homologations
Conformité	Conformité CE

Immunité	CEI 61850-3, IEEE 1613

Affichage d'état	LED : alimentation (POWER), erreur (ERROR), état du lien

Référence	1732192
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Product key	DNN514
GTIN	4067923290181
Poids par pièce (emballage compris)	1.860 g
Poids par pièce (hors emballage)	1.300 g
Numéro du tarif douanier	85176200
Pays d'origine	CA

Produits compatibles

Accessoires

Avantages

Structure réseau selon CEI 61850

IEEE 1613

Switch manageable pour la couche 2

PHOENIX CONTACT SARL

Lotissement la Colline II, Lot 37-38 Immeuble B 1er étage

Sidi Maârouf – Casablanca 20190

Poser une question +(212) 5 22 78 78 58 sales.ma@phoenixcontact.com

ECLASS-13.0	19170401
ECLASS-15.0	19170401

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	15(a), 6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
