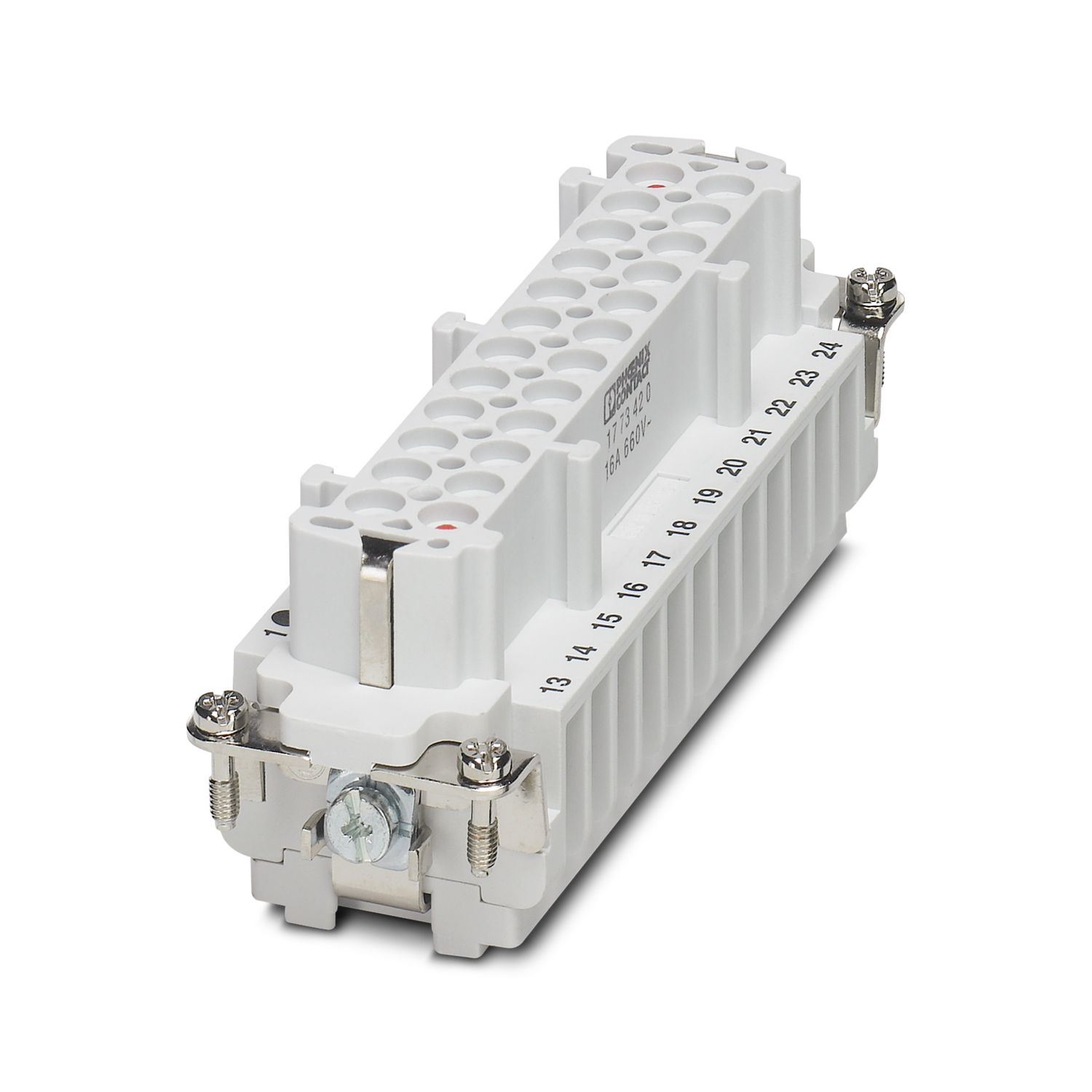

HC-HV 10-EBUC
-
Élément de contact
1773420
Isolant femelle HEAVYCONNEC, pour 690V(III/3), avec 10 contacts de travail et 2 de commutation, raccordement serti
Informations détaillées concernant le produit
| Généralités | Pour boîtiers HEAVYCONNEC-ADVANCE de type B24 et boîtiers HEAVYCONNEC de type HV10, contacts à sertir CK 2,5-ED (contacts à sertir non compris dans la livraison) |
| Type de produit | Élément de contact à polarité fixe |
| Type | B24 |
| B48 | |
| Nombre de pôles | 10 |
| Enfichable | 10+2+PE |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |

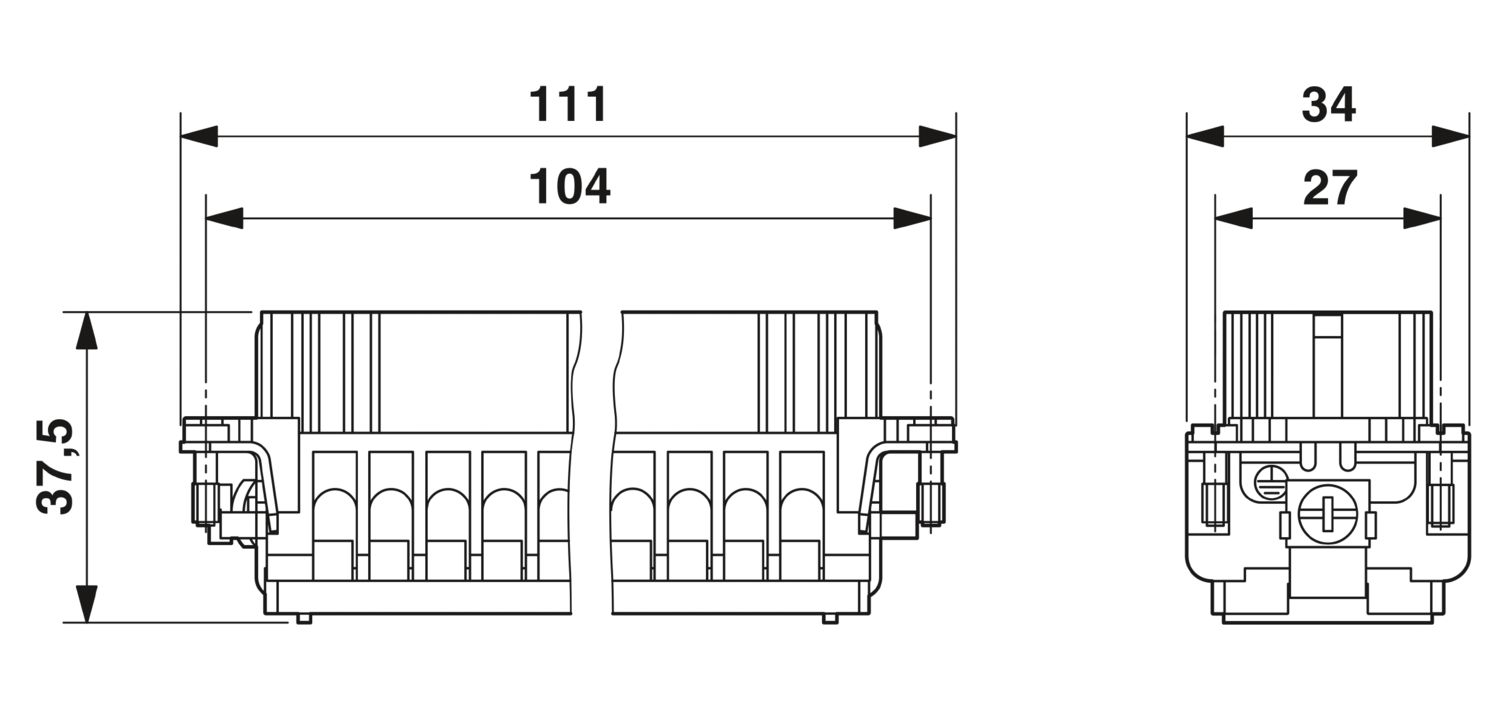

| Dessin coté |
|
| Largeur | 34 mm |
| Hauteur | 34,6 mm |
| Longueur | 111 mm |
| Distance horizontale entre les trous de perçage | 104 mm |
| Distance verticale entre les trous de perçage | 27 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,5 mm² ... 4 mm² |
| Section raccordable AWG | 20 ... 12 |
| Longueur de gaine à dénuder de chaque fil | 7,5 mm (Contacts de travail) |
| 7,5 mm (Contacts de commande) | |
| Tension de référence (III/3) | 400 V (Contacts de puissance conducteur-terre) |
| 250 V contacts de commande | |
| 690 V (Contacts de puissance conducteur-terre) | |
| Contacts de puissance de la tension de référence | 400/690 V |
| Tension de tenue aux chocs assignée | 6 kV (Contacts de travail) |
| 4 kV (Contacts de commande) | |
| Courant de référence | 16 A |
| Tension d'essai | 3 kV AC |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PA |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
| Spécifications concernant l'exécution et les essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 | |
| Essais | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| CEI 60664-1, DIN CEI 60512 | |
| CEI 60352 |
