ME MAX 22,5 GEH-R G 2-2 KMGY
-

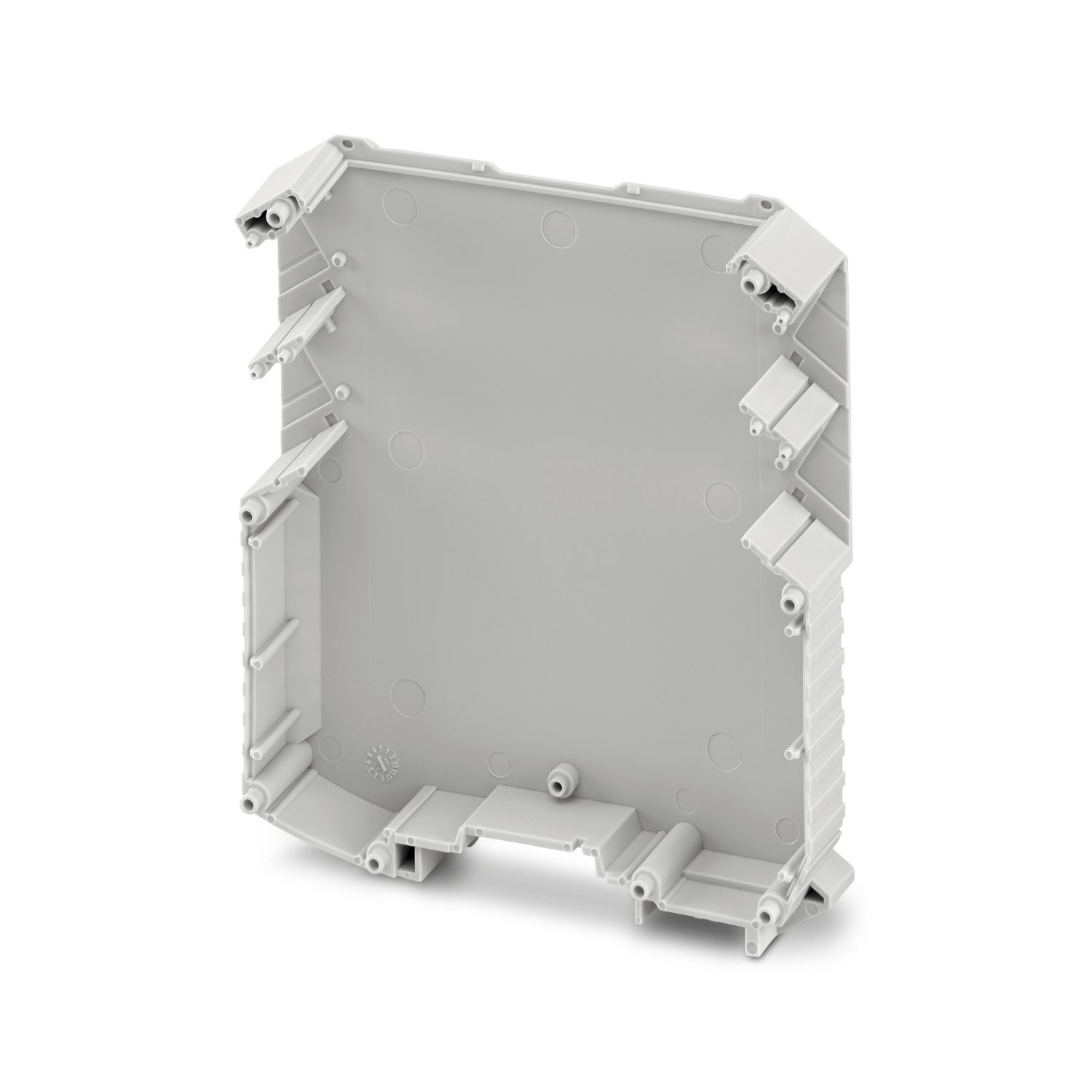

Demi-coque de boîtier
2697068
Boîtier électronique sur rail DIN, Demi-coque de boîtier (à droite), design élancé, largeur: 16,3 mm, hauteur: 99 mm, profondeur: 112,85 mm, coloris: gris clair (similaire à RAL 7035)
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Instructions de montage | Veuillez respecter le conseil d'utilisation se trouvant dans la zone de téléchargement. |
| Recommandation | Matériau des plots de contact pour connecteurs de bus or galvanisé (or dur) |
| Type de produit | Demi-coque de boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Série de boîtiers | ME-MAX |
| Gamme de produits | ME MAX.. 2-2 |
| Nombre de rangées | 2 |
| Version | Demi-coque de boîtier (à droite), design élancé |
| Dessin coté |
|
| Largeur | 16,3 mm |
| Hauteur | 99 mm |
| Profondeur | 112,85 mm |
| Profondeur à partir du bord supérieur du rail DIN | 107 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Boîtiers) | gris clair (RAL 7035) |
| Classe d'inflammabilité selon UL 94 | V0 |
| IRC selon CEI 60112 | 600 |
| Matériau du boîtier | PA |
| Qualité de surface | non traité |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Type de fixation de circuits imprimés | Verrouillage |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Montage sur rail DIN |
Avantages
Montage facile
Variabilité de la technologie de raccordement
