MCR-PT100-I-NC
-
Convertisseurs de mesure de thermomètre à résistance
2810421
Convertisseur de température Pt 100, configurable via commutateur DIP, raccordement à 2, 3, 4 fils au choix, entrée : 0...100 °C, 0...150 °C, 0...200 °C, 0...300 °C, -50...+50 °C, -50...100 °C, -50...150 °C, -50...250 °C, signal de sortie 0(4)...20 mA
Informations détaillées concernant le produit
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Temperature transmitter |
| Etalonnage gain | ± 5 % |
| Etalonnage zéro | ± 5 % |
| Tension d'essai alimentation/signal | 750 V AC (50 Hz, 60 s) |
| Réponse indicielle (10-90 %) | 11 ms |
| Coefficient de température max. | ≤ 0,02 %/K |
| Erreur de transmission max. | ≤ 0,4 % (de la déviation maximale) |
| Alimentation | |
| Plage de tension d'alimentation | 20 V DC ... 30 V DC |
| Courant max. absorbé | 45 mA |
| Mesure | |
| Configurable/programmable | oui, non configuré |
| Types de capteurs utilisables (RTD) | Pt 100 (CEI 60751/EN 60751) |
| Plage de mesure de la température | 0 °C ... 300 °C (0 ... 100/150/200/300) |
| -50 °C ... 250 °C (-50 ... 50/100/150/250) | |
| Type de capteur: | -50 °C ... 50 °C |
| -50 °C ... 100 °C | |
| -50 °C ... 150 °C | |
| -50 °C ... 250 °C | |
| 0 °C ... 100 °C | |
| 0 °C ... 150 °C | |
| 0 °C ... 200 °C | |
| 0 °C ... 300 °C | |
| Courant d’alimentation du capteur | env. 1 mA |
| Technologie de raccordement | 2, 3 ou 4 fils |
| Type de raccordement | Raccordement vissé enfichable |
| Signal: Sortie courant | |
| Signal de sortie courant | 4 mA ... 20 mA |
| 0 mA ... 20 mA | |
| Signal de sortie courant maximal | 30 mA |
| Courant de sortie en cas de rupture de fil | > 22 mA |
| Charge/charge de sortie Sortie courant | ≤ 500 Ω |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |

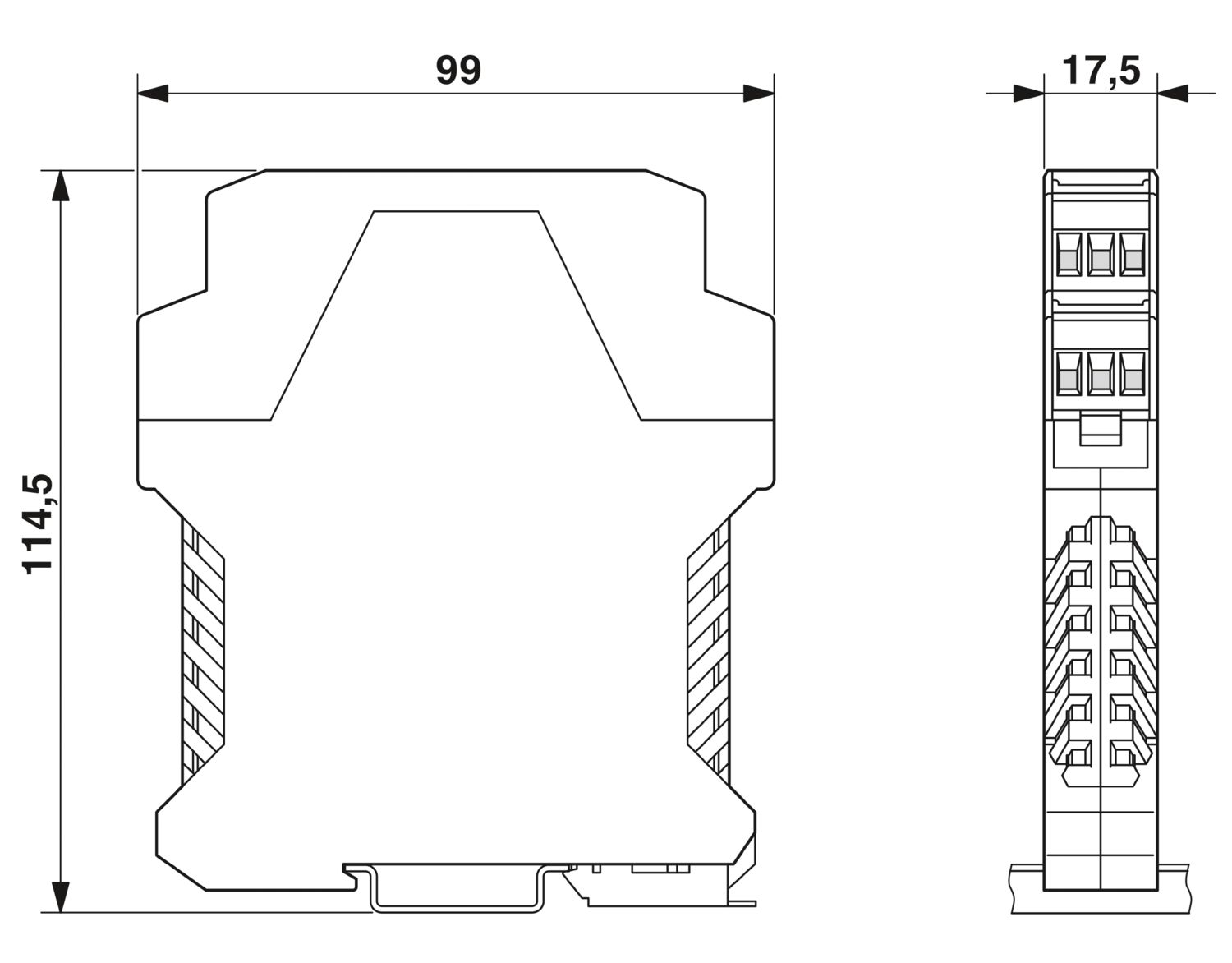

| Dessin coté |
|
| Largeur | 17,5 mm |
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
| Couleur | vert (RAL 6021) |
| Matériau du boîtier | Polyamide PA non renforcé |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
| CE | |
| Certificat | Conformité CE |
| UL, USA / Canada | |
| Repérage | cULus |
| Emplacement pour le montage | indifférent |
