cULus Recognized
Identifiant de lhomologation: E60425-19920306| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| Groupe utilisateur B | ||||
| Câblage sur le terrain | 150 V | 8 A | 24 - 16 | |
| Groupe utilisateur C | ||||
| Câblage à l'usine | 50 V | 8 A | 24 - 16 | |
FMC 1,5/ 4-ST-3,5-RF BK
-
Connecteur pour C.I.
1372418
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: noir, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de rangées: 1, nombre de pôles: 4, gamme d'articles: FMC 1,5/..-ST-RF, pas: 3,5 mm, type de raccordement: Raccordement à ressort Push-in, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON FMC 1,5 - MCDN 1,5, verrouillage: Verrouillage par encliquetage, type de fixation: Bride de verrouillage, type de conditionnement: emballé dans un carton
Informations détaillées concernant le produit
| Type de produit | Connecteur de plaque conductrice |
| Gamme de produits | FMC 1,5/..-ST-RF |
| Ligne de produits | COMBICON Connectors S |
| Nombre de pôles | 4 |
| Pas | 3,5 mm |
| Nombre de rangées | 1 |
| Propriétés | |
| Intensité nominale IN | 8 A |
| Tension nominale UN | 160 V |
| Résistance de contact | 2,7 mΩ |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Technologie de raccordement | |
| Type | Standard |
| Système de connecteurs | COMBICON FMC 1,5 - MCDN 1,5 |
| Section nominale | 1,5 mm² |
| Type de contact | Connecteur femelle |
| Verrouillage | |
| Mode de verrouillage | Verrouillage par encliquetage |
| Bride de fixation | Bride de verrouillage |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort Push-in |
| Sens d'enfichage conducteur/circuit imprimé | 0 ° |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,14 mm² ... 0,75 mm² |
| Gabarit a x b / diamètre | 2,4 mm x 1,5 mm / 1,6 mm |
| Longueur à dénuder | 10 mm |
| Données relatives aux embouts sans collier isolant | |
| pince à sertir recommandée | 1212034 CRIMPFOX 6 |
| embouts sans collier isolant, selon DIN 46228‑1 | Section : 0,25 mm²; Longueur: 7 mm |
| Section : 0,34 mm²; Longueur: 7 mm | |
| Section : 0,5 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,75 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 1 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 1,5 mm²; Longueur: 10 mm | |
| Données relatives aux embouts avec collier isolant | |
| pince à sertir recommandée | 1212034 CRIMPFOX 6 |
| embouts avec collier isolant, selon DIN 46228‑4 | Section : 0,14 mm²; Longueur: 8 mm |
| Section : 0,25 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,34 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,5 mm²; Longueur: 8 mm ... 10 mm | |
| Section : 0,75 mm²; Longueur: 10 mm | |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | noir (9005) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Indications sur les matériaux - Elément d'actionnement | |
| Coloris (Élément d'actionnement) | orange (2003) |
| Matériau isolant | PBT |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 275 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Dessin coté |
|
| Pas | 3,5 mm |
| Largeur [w] | 23,5 mm |
| Hauteur [h] | 7,75 mm |
| Longueur [l] | 22,9 mm |
| Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
| Raccordement du conducteur | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Connexions et déconnexions répétées | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,2 mm² / rigide / > 10 N |
| 0,2 mm² / souple / > 10 N | |
| 1,5 mm² / rigide / > 40 N | |
| 1,5 mm² / souple / > 40 N | |
| Forces d'enfichage et de retrait | |
| Spécification de contrôle | DIN EN 60512-13-2:2006-11 |
| Résultat | Essai réussi |
| Nombre de cycles | 25 |
| Force d'enfichage par pôle env. | 5 N |
| Force de retrait par pôle env. | 4 N |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN EN 60512-13-5:2006-11 |
| Résultat | Essai réussi |
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Résistance de passage R1 | 2,7 mΩ |
| Résistance de passage R2 | 2,8 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | 0,2 dm3 SO2 sur 300 dm3/40 °C/1 cycle |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Conditions ambiantes | |

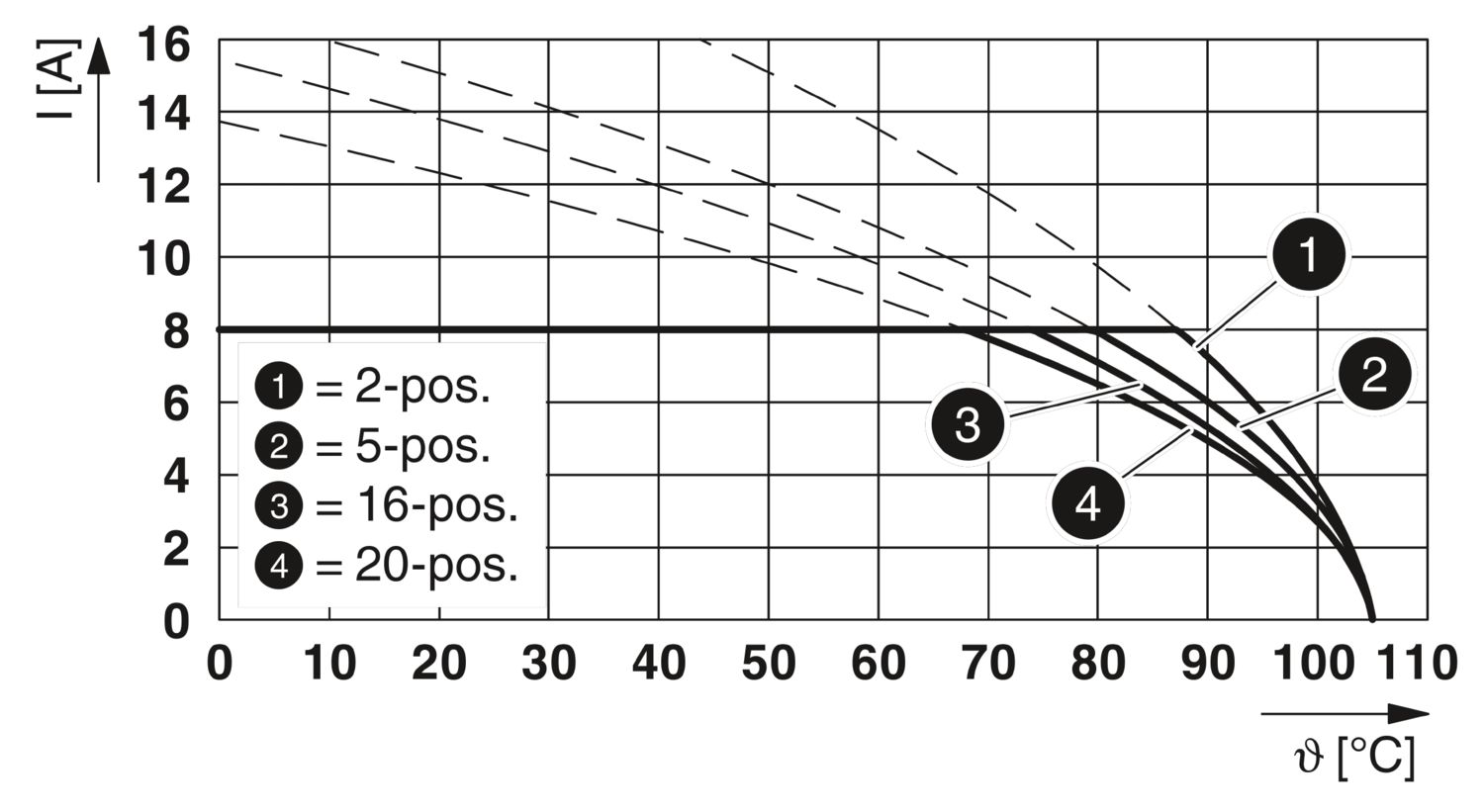

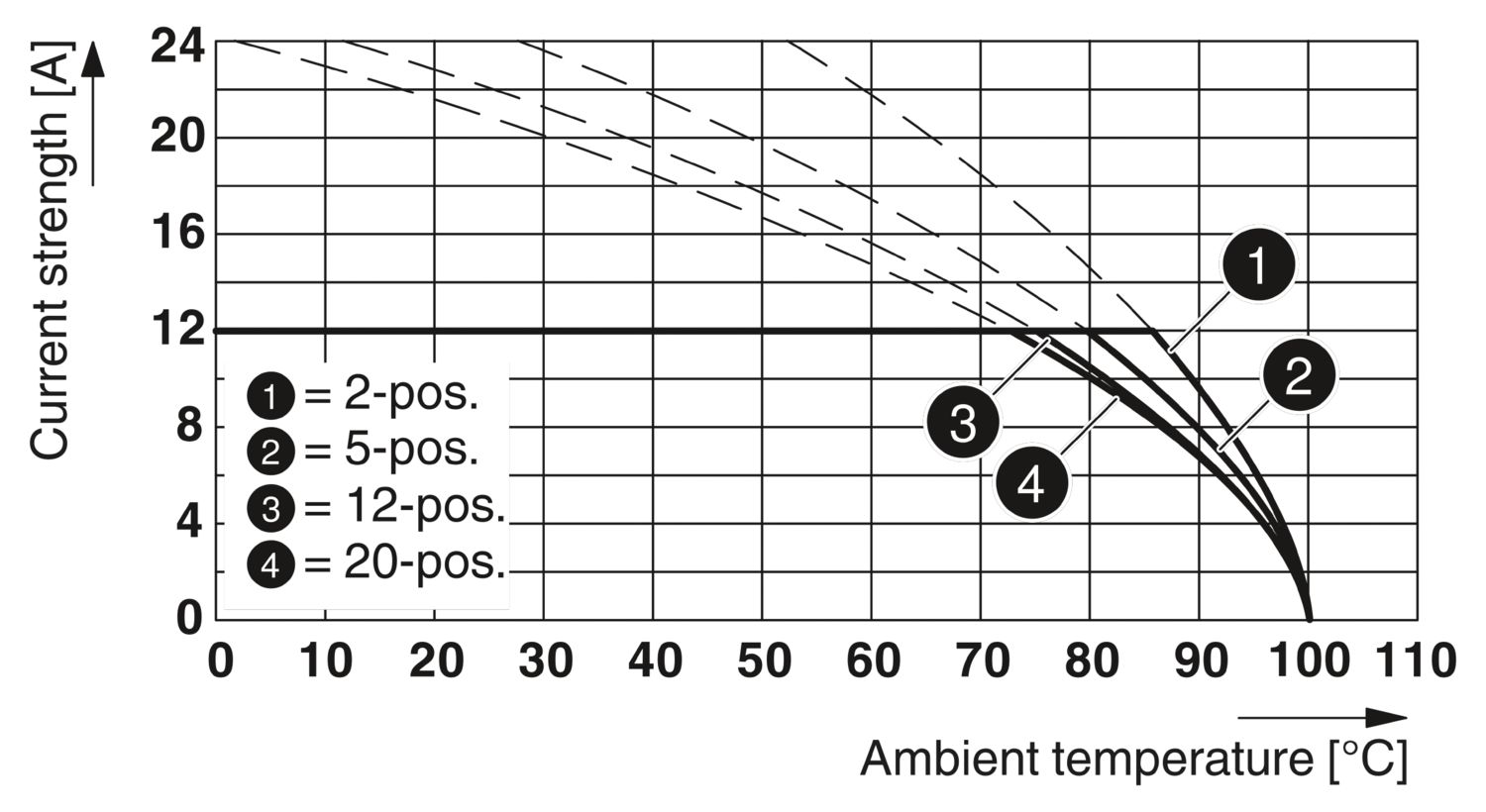

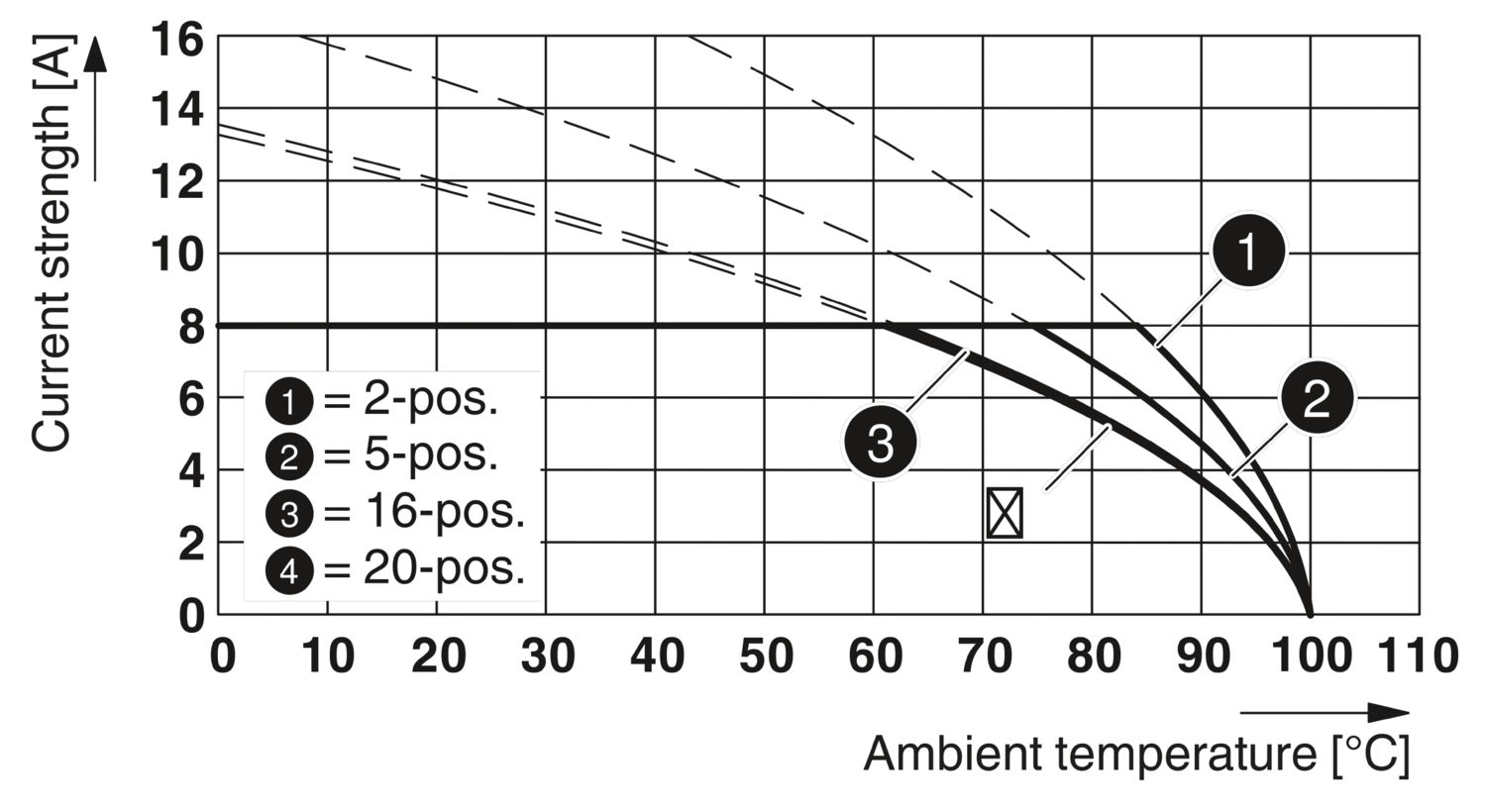

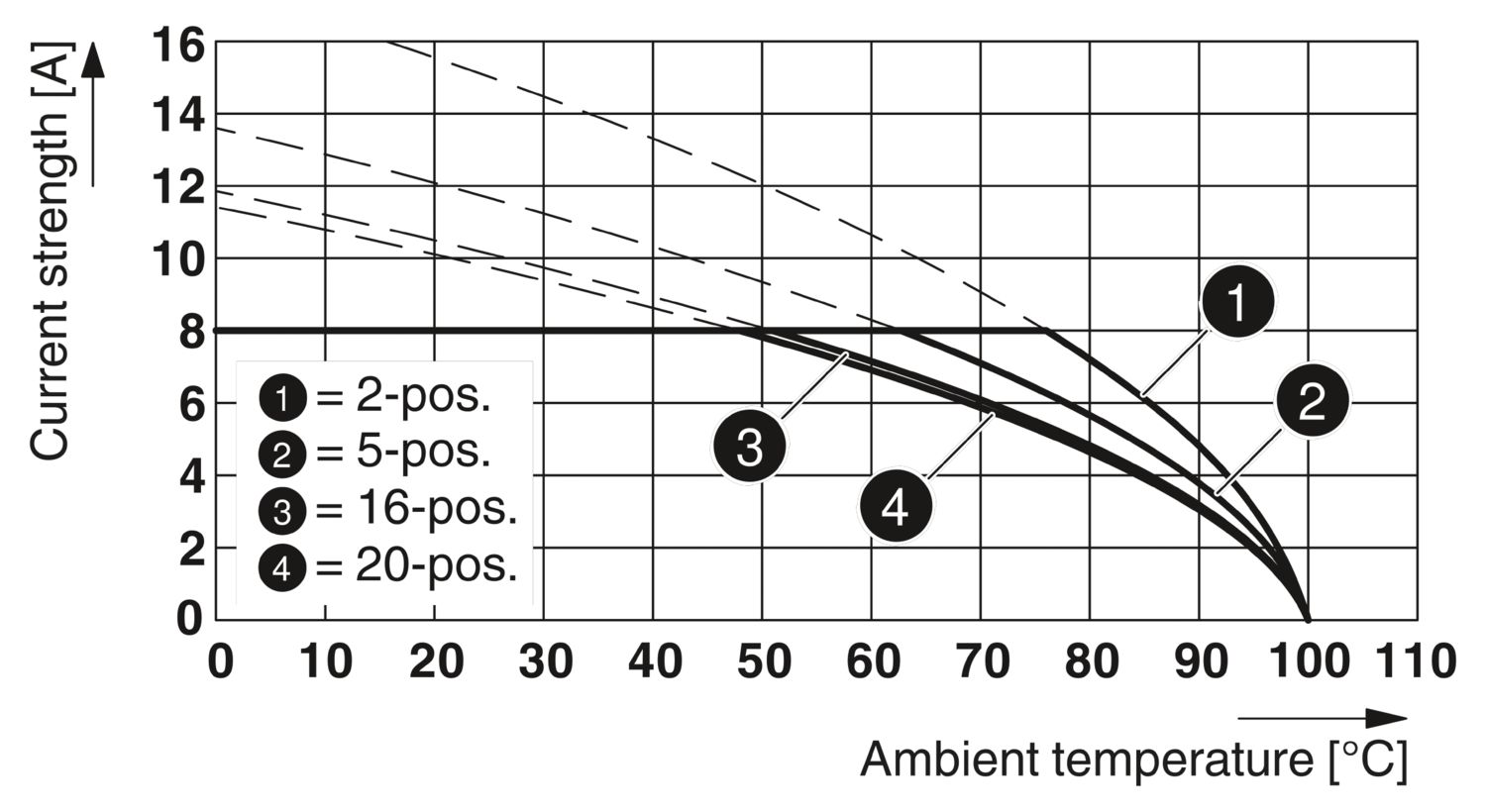

| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Essai thermique | Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 12 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Cycles de température | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Distances dans l'air et lignes de fuite | | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 2 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 1,5 mm |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
| Type de conditionnement | emballé dans un carton |
Produits compatibles
Avantages
Raccordement Push-in sans outil, avec gain de temps
Stabilité des contacts garantie sur le long terme par la force d'appui définie
Commande intuitive grâce aux poussoirs d'actionnement de couleurs distinctives
Intégration dans la face avant possible car la commande et le raccordement du conducteur se font par le même côté
Le verrouillage à fonctionnement intuitif protège de tout sectionnement intempestif
