RF-17P2N8AAD00 - Embases paroi avant

1607337

Embases paroi avant, coudé rotatif, Verrouillage à vis, M23, nombre de pôles: 17, type de contact: Mâle, Joint torique axial, blindé: oui, cote de bride: 26 mm x 26 mm, nombre de pôles: 17, type de raccordement: Raccordement à sertir, série: RF

Informations détaillées concernant le produit

Conseil pour commander:	Commander séparément les contacts à sertir Ø 1 mm

Type de montage	Montage face avant/bride carrée (4x Ø 3,2 mm)

Type de produit	Connecteurs circulaires (côté appareil)
Série	RF
Application	Signal
	Signal
Nombre de pôles	17
Enfichable	17
Blindé	oui
Détrompage	N
Type de filetage	M23

Boîtier

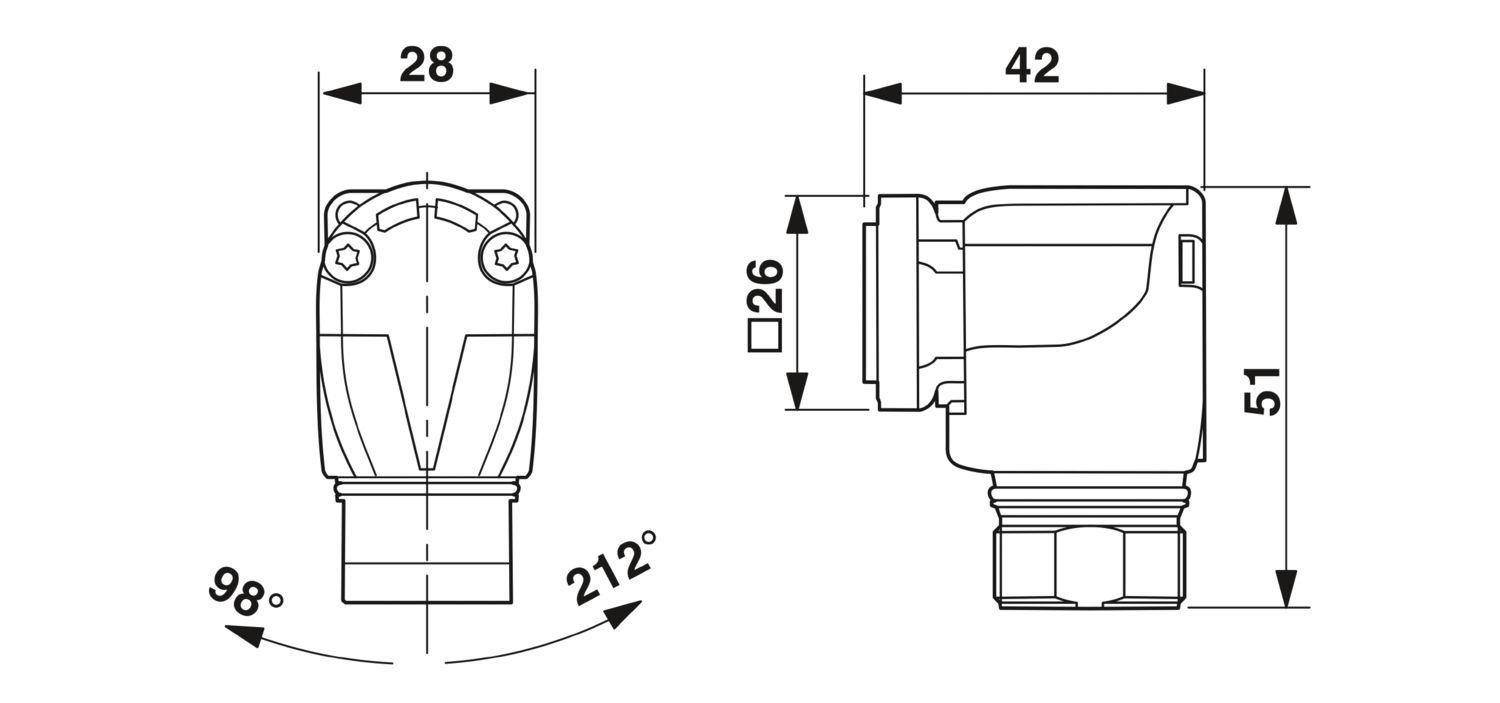

Cote de bride	26 mm x 26 mm

Matériau Boîtier	GD-Zn
Matériau Pièces tournées	CuZn
Matériau Corps isolant	PA 6.6
Matériau Joint	FPM (Joint torique)

Contact
Diamètre de contact	1 mm
Intensité nominale I_N	8 A
Tension nominale U_N	48 V AC
	74 V DC
Catégorie de surtension	III
Degré de pollution	3
Tension de tenue aux chocs assignée	1,5 kV

Raccordement du conducteur
Type de raccordement	Raccordement à sertir
Type de contact	Mâle

Type	coudé rotatif
Sens de rotation	inversé

Conditions ambiantes
Indice de protection	IP67
Température ambiante (fonctionnement)	-40 °C ... 125 °C
Altitude	2000 m

Données commerciales

Référence	1607337
Conditionnement	16 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	ABRAGM
GTIN	4046356175043
Poids par pièce (emballage compris)	132,25 g
Poids par pièce (hors emballage)	116,775 g
Numéro du tarif douanier	85366990
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	48 V	1 A	26

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	48 V	1 A	26

Conformité environnementale

Produits compatibles

Accessoires

PHOENIX CONTACT SARL

Lotissement la Colline II, Lot 37-38 Immeuble B 1er étage

Sidi Maârouf – Casablanca 20190

Poser une question +(212) 5 22 78 78 58 sales.ma@phoenixcontact.com

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
