cULus Listed
Identifiant de lhomologation: E221474| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| keine | ||||
| 300 V | 4 A | - 22 | ||
SAC-4P- 3,0-PUR/P12FS
-
Câble pour capteurs/actionneurs
1393005

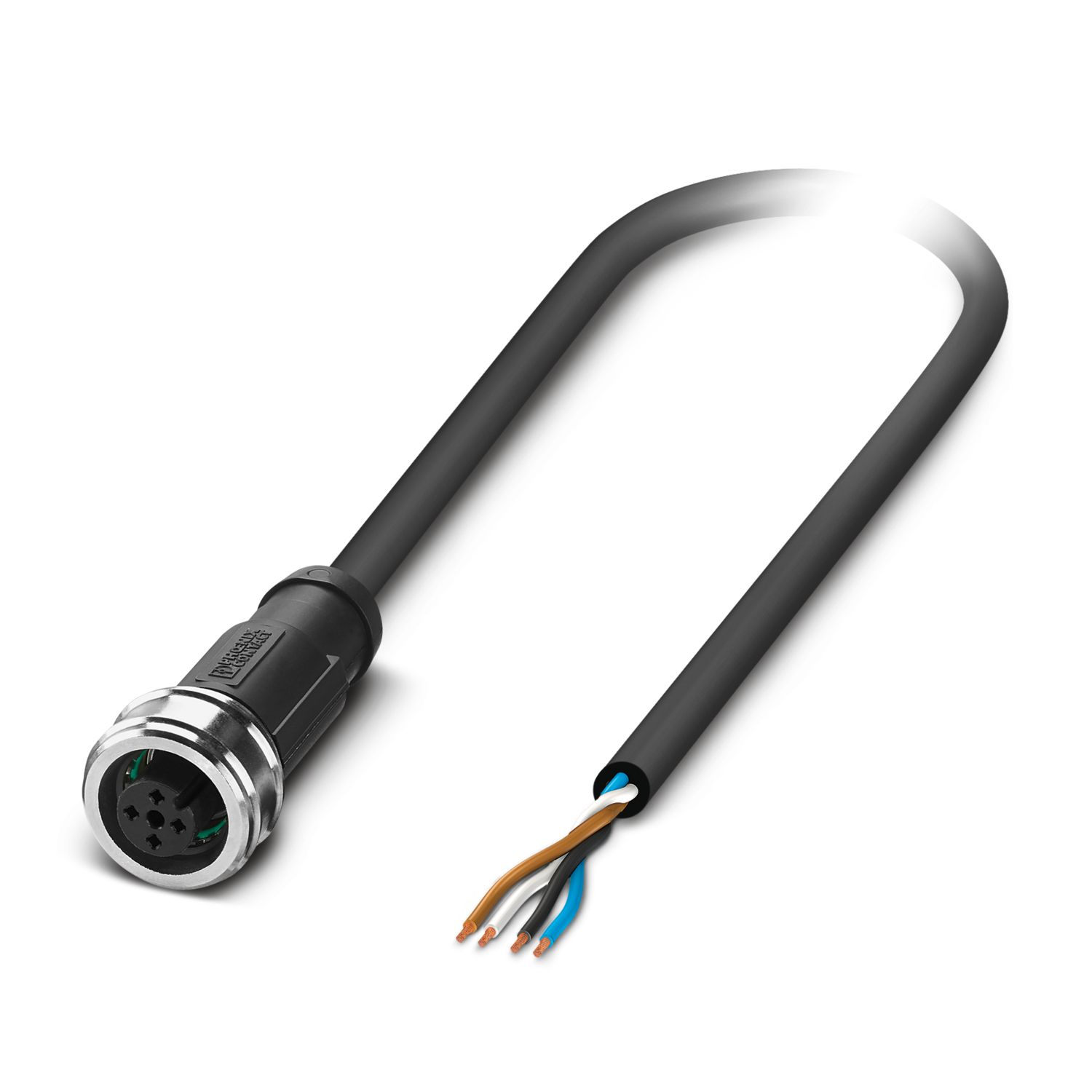

Câble pour capteurs/actionneurs, 4-pôles, PUR exempt d'halogène, gris-noir RAL 7021, extrémité libre, sur Connecteur femelle droit M12 Push-Pull, codage: A, longueur de câble: 3 m
Informations détaillées concernant le produit
| Type de produit | Câble pour capteurs/actionneurs |
| Application | Standard |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Matériau | PA (Porte-contacts femelle) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint | FKM |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau du raccordement vissé | Laiton, nickelé |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 250 V AC |
| 250 V DC | |
| Intensité nominale IN | 4 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement du conducteur | |
| Couple de serrage | Connecteurs M12 Push-Pull |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 Push-Pull |
| Nombre de pôles | 4 |
| Mode de verrouillage | Push-Pull |
| Type de codage | A |
| Longueur du câble | 3 m |
| PUR exempt d'halogène noir [PUR] | |
| Dessin coté |
|
| Poids de gaine | 30 kg/km |
| Style UL AWM | 20549 / 10493 (80 °C / 300 V) |
| Nombre de pôles | 4 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur ligne de signal | 42x 0,10 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,27 mm ±0,02 mm |
| Diamètre extérieur du câble | 4,20 mm ±0,15 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | marron, blanc, bleu, noir |
| Epaisseur isolement | ≥ 0,21 mm |
| Epaisseur gaine extérieure | env. 0,50 mm |
| Câblage total | 4 fils torsadés longitudinalement |
| Résistance max. du conducteur | ≤ 58 Ω/km |
| Résistance d'isolement | ≥ 1 GΩ*km |
| Tension nominale câble | ≤ 300 V |
| Tension d'essai | ≥ 3000 V |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 21 mm |
| Rayon de courbure minimal, pose souple | 42 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 10000000, Rayon de courbure: 42 mm, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Cycles de torsion: ≥2000000, Fréquence de torsion: 35 cycles/min. |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à la propagation des flammes | selon UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Résistance à l'huile | selon DIN EN 60811-2-1 |
| Résistance spéciale | bonne résistance aux acides, aux lessives alcalines et aux solvants |
| résistant à l'hydrolyse et aux microbes | |
| relativement résistant aux UV (selon DIN EN ISO 4892-2-A) | |
| Non adhésif | |
| résistant à l'usure | |
| Propriétés particulières | compatible chaîne porte-câbles |
| exempt de silicone | |
| exempt de substances néfastes à l'application d'enduits | |
| souple | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -25 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 85 °C (connecteur mâle / femelle) |
| Désignation de la norme | M12-Push-Pull |
| Normes/prescriptions | CEI 61076-2-010 |
Produits compatibles
Avantages
Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
Gain de temps grâce à l'installation avec le verrouillage rapide Push-Pull
