SAC-3P-10,0-PUR/M5FS
-
Câble pour capteurs/actionneurs
1530456

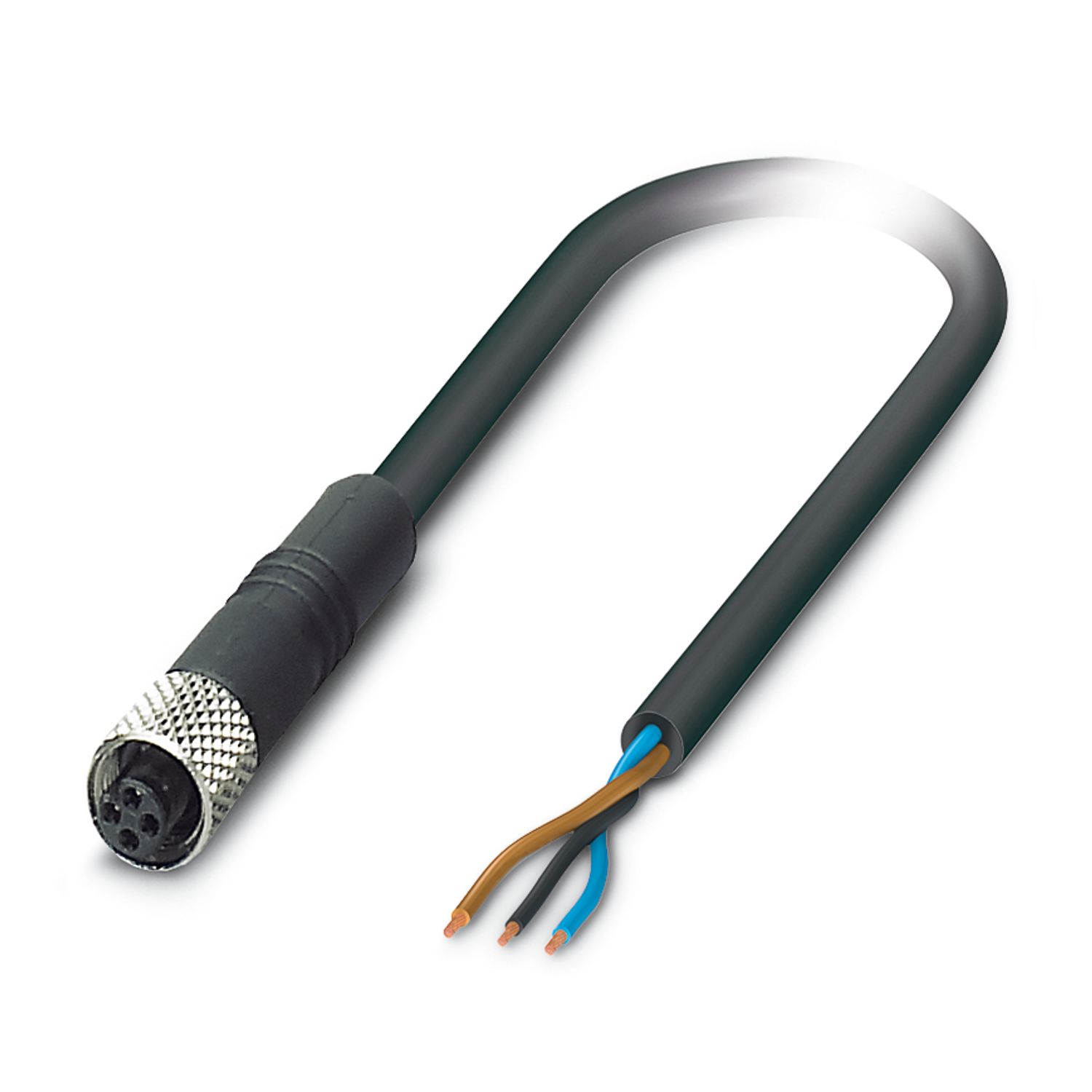

Câble pour capteurs/actionneurs, 3-pôles, PUR, noir RAL 9005, extrémité libre, sur Connecteur femelle droit M5, codage: A
Informations détaillées concernant le produit
| Type de produit | Câble pour capteurs/actionneurs |
| Application | Standard |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Matériau du joint | NBR |
| Matériau de surface de prise | PUR |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PUR |
| Matériau du raccordement vissé | Laiton, nickelé |
| Résistance d'isolement | ≥ 10 GΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 1 A |
| Tension d'essai | 1750 V |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Type | Connecteur femelle droit M5 |
| Nombre de pôles | 3 |
| Type de codage | A |
| PUR/PVC noir [350] | |
| Dessin coté |
|
| Poids de gaine | 12,9 kg/km |
| Nombre de pôles | 3 |
| Blindé | non |
| Type | PUR/PVC noir [350] |
| Structure du conducteur ligne de signal | 18x 0,10 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 3x 0,14 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 1,1 mm |
| Diamètre extérieur du câble | 3,00 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | noir RAL 9005 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PVC |
| Fil, coloris | marron, bleu, noir |
| Câblage total | 3 fils torsadés longitudinalement |
| Résistance max. du conducteur | 148 Ω/km |
| Résistance d'isolement | 100 MΩ*km |
| Tension nominale câble | 250 V |
| Tension d'essai | 800 Veff |
| Rayon de courbure minimal, pose fixe | 8 mm |
| Rayon de courbure minimal, pose souple | 15 mm |
| Température ambiante (fonctionnement) | -15 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 80 °C (connecteur mâle / femelle) |
| Désignation de la norme | Connecteur M5 |
| Normes/prescriptions | CEI 61076-2-105 |
Avantages
Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
