K-8E-M23MK/5,0-H00/OE-C5-S - Connecteur de câble à enrobage plastique par extrusion - 1622234

Informations détaillées concernant le produit

Caractéristiques techniques

Remarques

Information pour le fonctionnement	Tenir compte de la courbe de derating.
Consigne de sécurité
Consigne de sécurité	AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels.
		• AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible.
		• AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation.
		• Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates.
		• Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales.
		• Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate.
		• Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products).
		• En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur.
		• Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre
		• Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement.
		• Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3
		• Utiliser uniquement les outils recommandés par Phoenix Contact
		• Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés.
		• Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé.
		• Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées.
		• Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion.
		• En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12).

Propriétés du produit

Type de produit	Câbles de signalisation et de puissance

Connecteur

Indications sur le connecteur
Type	coudé, rotatif, -120° à gauche / 120° à droite
Matériau du boîtier	PUR
Type de filetage	M23
Mode de verrouillage	SPEEDCONNEC
Indice de protection	IP67, verrouillé
Indice de protection		IP68, à l'état verrouillé
Nombre de pôles	4+4+4+PE
Sens de rotation	standard
Type de contact	Mâle
Cycles d'enfichage	100
Courant max.	30 A
Tension	630 V AC
Catégorie de surtension	III
Degré de pollution	3
Tension de tenue aux chocs assignée	6 kV
Indications concernant le câble
Type de gaine	HDSLC11Y-J
Débit	CAT5
Taux de transmission	100 Mbit/s (Interface de données)
Blindé	oui
Structure de câble	(5x 2,5 + 2x (2x 0,5) + (4x 0,34)C) C
Diamètre extérieur du câble	15,50 mm ±0,5 mm
Gaine extérieure, matériau	PUR
Matériel Isolant du fil	TPE
Gaine extérieure, coloris	orange RAL 2003

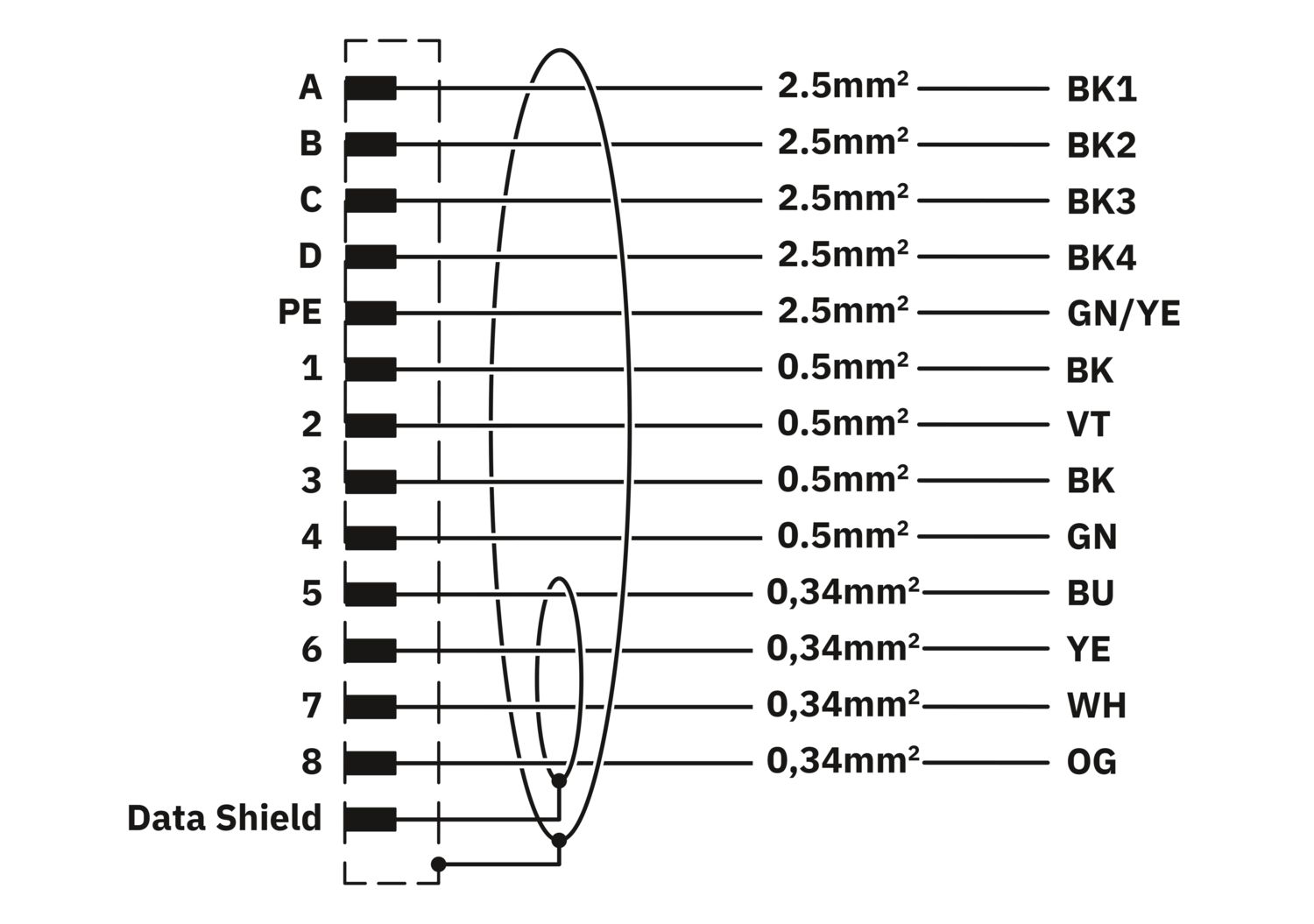

Fil, coloris	noir 1, noir 2, noir 3, noir 4, vert/jaune Fils de tension + PE
		marron, violet, noir 5, vert Fils de signaux
		bleu, jaune, blanc, orange Fils de données
Tension nominale câble	1000 V (Signal 300 V)
Tension d'essai	4 kV (Signal 1,5 kV)
Courant de référence	26 A (Puissance, selon DIN VDE 0298-4 tabl. 11/5, à 15 °C)
		8 A (Signal, selon DIN VDE 0298-4 tab. 11/5)
		3,6 A (Données, selon DIN VDE 0298-4 tab. 11/5)
Rayon de courbure minimal, pose fixe	73 mm
Rayon de courbure minimal, pose souple	148 mm
Cycles de flexion max.	1000000
Course	6 m
Accélération	30 m/s²
Température ambiante (fonctionnement) pour pose fixe	-40 °C ... 80 °C (Pose fixe)
Température ambiante (fonctionnement) pour pose mobile	-20 °C ... 80 °C (Pose souple)
Style UL AWM	20234 / 10492 (80 °C / 1000 V)
Propriétés particulières	compatible chaîne porte-câbles
Résistance à la propagation des flammes	CEI 60332-1-2
Absence d'halogène	selon EN 50267-2-1
Résistance à l'huile	EN 60811-2-1

Propriétés électriques

Intensité nominale I_N	26 A

Câble/conducteur

Longueur du câble	5 m

Données commerciales

Référence	1622234
Conditionnement	1 Unité(s)
Commande minimum	2 Unité(s)
Product key	ABRDGC
Page catalogue	Page 227 (C-2-2019)
GTIN	4055626069982
Poids par pièce (emballage compris)	2.025,422 g
Poids par pièce (hors emballage)	2.025,422 g
Numéro du tarif douanier	85444290
Pays d'origine	DE

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N
Puissance	600 V	16 A
Signal	50 V	4 A
Données	30 V	1 A

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N
Puissance	600 V	16 A
Signal	50 V	4 A
Données	30 V	1 A

Conformité environnementale

Produits compatibles

EU RoHS
Conforme aux exigences de la directive RoHS	Oui
sauf exceptions mentionnées	6(b), 6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Lead (n° CAS: 7439-92-1)
SCIP	6f7ef9f5-326e-4565-b316-421e8cbbba89
