SAC-5P-M12MSK-FRKPESH/.../... - Câble d'alimentation

1276591

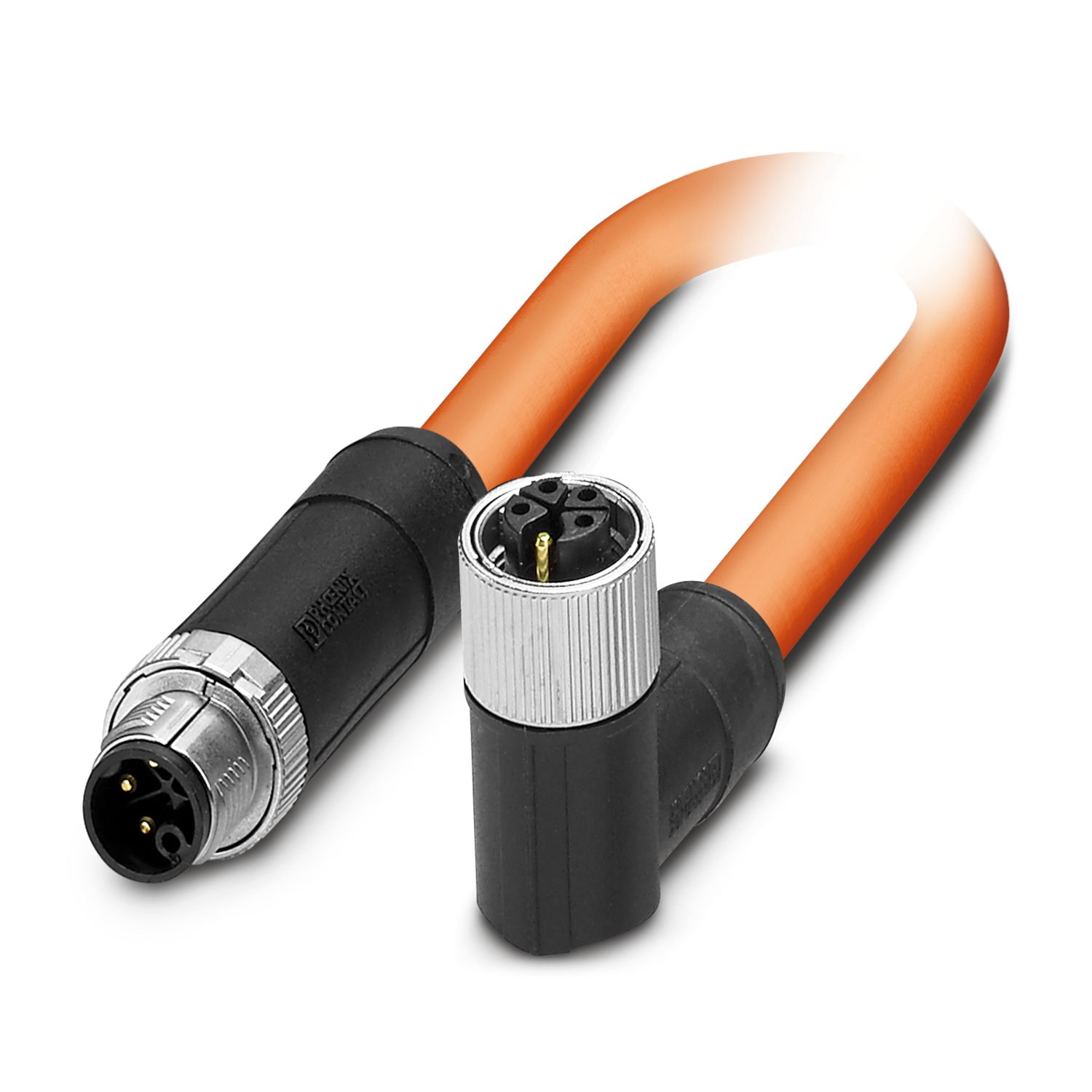

Câble d'alimentation, 5-pôles, blindé (Advanced Shielding Technology), connecteur mâle droit M12, codage: K, sur Connecteur femelle coudé M12, codage: K, longueur de câble: Longueur au choix (0,2... 40,0 m), pour courant alternatif jusque 16 A/690 V

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Câble de puissance
Application	Alimentation électrique
Nombre de pôles	5
Nombre de sorties de câble	1
Blindé	oui
Détrompage	K
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Indications sur les matériaux

Classe d'inflammabilité selon UL 94	V0
Matériau de surface de prise	PP
Matériau de contact	CuZn
Matériau de surface du contact	Ni/Au
Matériau de porte-contacts	PA
Matériau du raccordement vissé	Zinc moulé sous pression, nickelé

Propriétés électriques

Résistance d'isolement	≥ 100 MΩ
Tension nominale U_N	690 V AC
Intensité nominale I_N	16 A

Propriétés mécaniques

Caractéristiques mécaniques
Cycles d'enfichage	≥ 100

Connecteur

Raccordement 1
Type	connecteur mâle droit M12
Type de codage	K (Alimentation)
Raccordement 2
Type	Connecteur femelle coudé M12
Type de codage	K (Alimentation)

Câble/conducteur

Longueur du câble	Longueur au choix (0,2... 40,0 m)
PUR exempt d'halogène, orange [PUR]
Poids de gaine	195 kg/km
Style UL AWM	90 °C / 1000 V
Nombre de pôles	5
Blindé	oui
Type	PUR exempt d'halogène, orange [PUR]
Type		PUR exempt d'halogène, orange PUR
Structure du conducteur alimentation en tension	80x 0,20 mm
AWG alimentation en tension	16
Section de câble	5x 2,5 mm²
Diamètre de fil avec isolant	2,8 mm ±0,1 mm
Diamètre extérieur du câble	9,90 mm ±0,3 Nm
Gaine extérieure, matériau	PUR
Gaine extérieure, coloris	orange RAL 2003
Matériau conducteur	Cordon Cu nu
Matériau isolant de fil	PP

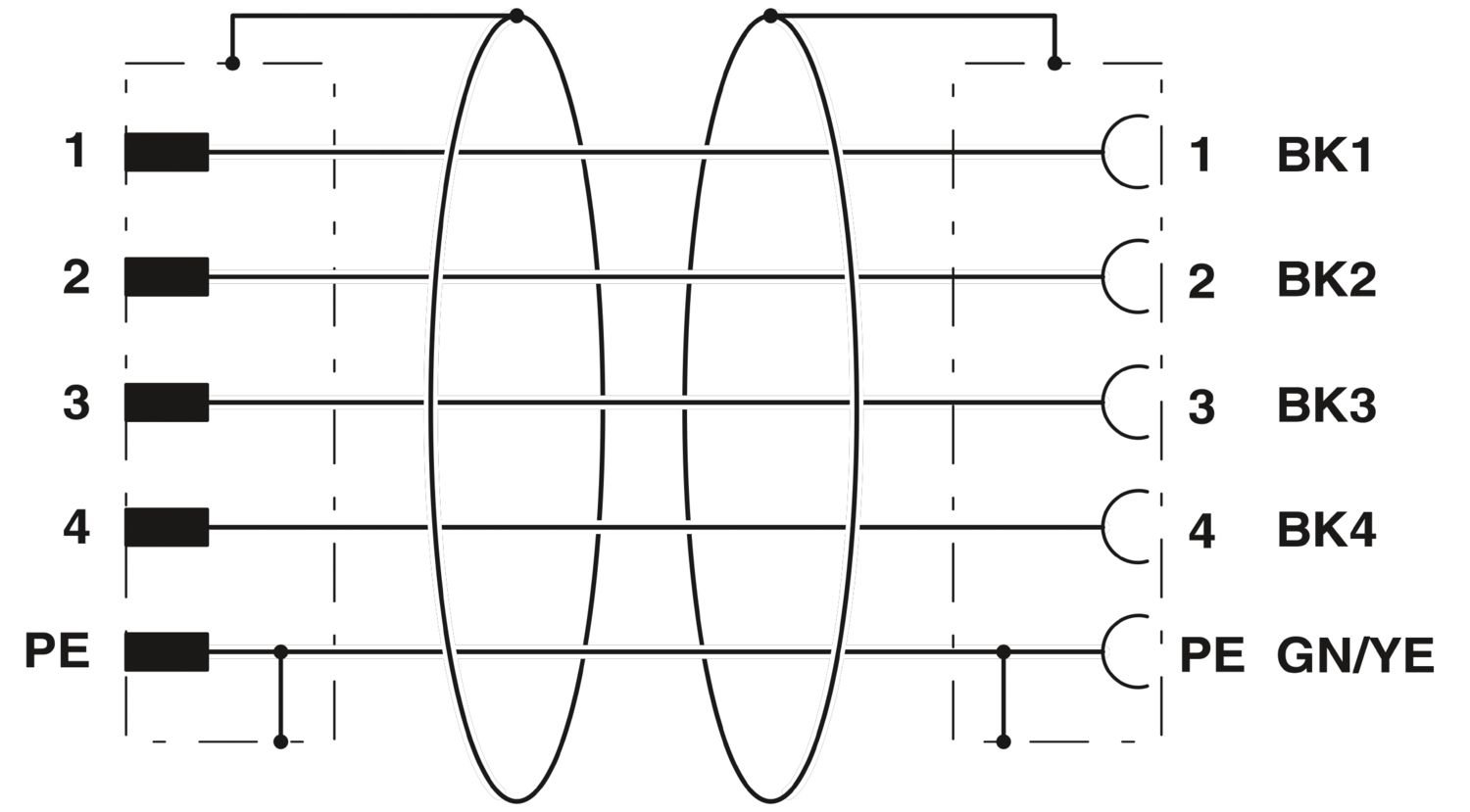

Fil, coloris	noir 1, noir 2, noir 3, noir 4, vert/jaune
Epaisseur isolement	≥ 0,26 mm
Epaisseur gaine extérieure	env. 0,75 mm
Câblage total	5 fils torsadés longitudinalement
Résistance max. du conducteur	≤ 8 Ω/km (à 20 °C)
Résistance d'isolement	≥ 1 GΩ*km (à 20 °C)
Tension nominale câble	≤ 1000 V AC
Tension d'essai	≥ 10000 V AC (Test d'étincelles)
Rayon de courbure minimum, position fixe	5 x D
Rayon de courbure minimum, position flexible	10 x D
Rayon de courbure minimal, pose fixe	49 mm
Rayon de courbure minimal, pose souple	99 mm
Capacité de charge dynamique (pliage)	Cycles de flexion max.: 5000000, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s²
Capacité de charge dynamique (torsion)	Torsion: ±180 °/m, Cycles de torsion: 500000, Fréquence de torsion: 35 cycles/min.
Absence d'halogène	selon DIN VDE 0472 partie 815
Absence d'halogène		selon DIN EN 50267-2-1
Résistance à la propagation des flammes	selon UL 758/1581 (Cable Flame)
		selon UL 758/1581 FT2
		selon DIN EN 60332-2-2
Résistance à l'huile	selon DIN EN 60811-404, 168 h à 100 °C
Résistance à l'huile		selon UL 758, 168 h à 60 °C
Résistance spéciale	Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10
		Non adhésif
		résistant à l'usure
		résistant à l'eau de mer
Température ambiante (fonctionnement)	-50 °C ... 85 °C (câble, pose fixe)
Température ambiante (fonctionnement)		-30 °C ... 85 °C (Câble, pose souple)

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP65
	IP67 (sans précontrainte, comme test supplémentaire selon CEI 60529)
Température ambiante (fonctionnement) (Connecteur mâle/femelle)	-25 °C ... 85 °C (connecteur mâle / femelle)

Normes et spécifications

Désignation de la norme	Connecteur M12
Normes/prescriptions	CEI 61076-2-111

Données commerciales

Référence	1276591
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	AF1CDQ
Numéro du tarif douanier	85444290
Pays d'origine	PL

Classifications

Homologations

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	600 V	16 A		- 14

Approval Specification Data
	Tension nominale U_N	Intensité nominale I_N	Section AWG	Section mm²
keine
	600 V	16 A	- 14

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %

Protection contre les erreurs d'enfichage avec détrompage K spécial

Isolation fiable de la puissance – blindage à 360° permettant de réduire les charges électromagnétiques
