SAC-4P-M12MRS/0,3-PUR/FRS PE
-
Câble d'alimentation
1423226
Câble d'alimentation, 4-pôles, PUR exempt d'halogène, gris-noir RAL 7021, longueur de câble: 0,3 m, pour courant alternatif jusque 12 A/630 V
Informations détaillées concernant le produit
| Type de produit | Câble de puissance |
| Application | Alimentation électrique |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Détrompage | S |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | PP |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Tension nominale UN | 690 V AC |
| Intensité nominale IN | 12 A |
| Longueur du câble | 0,3 m |
| PUR exempt d'halogène noir [PUR] | |

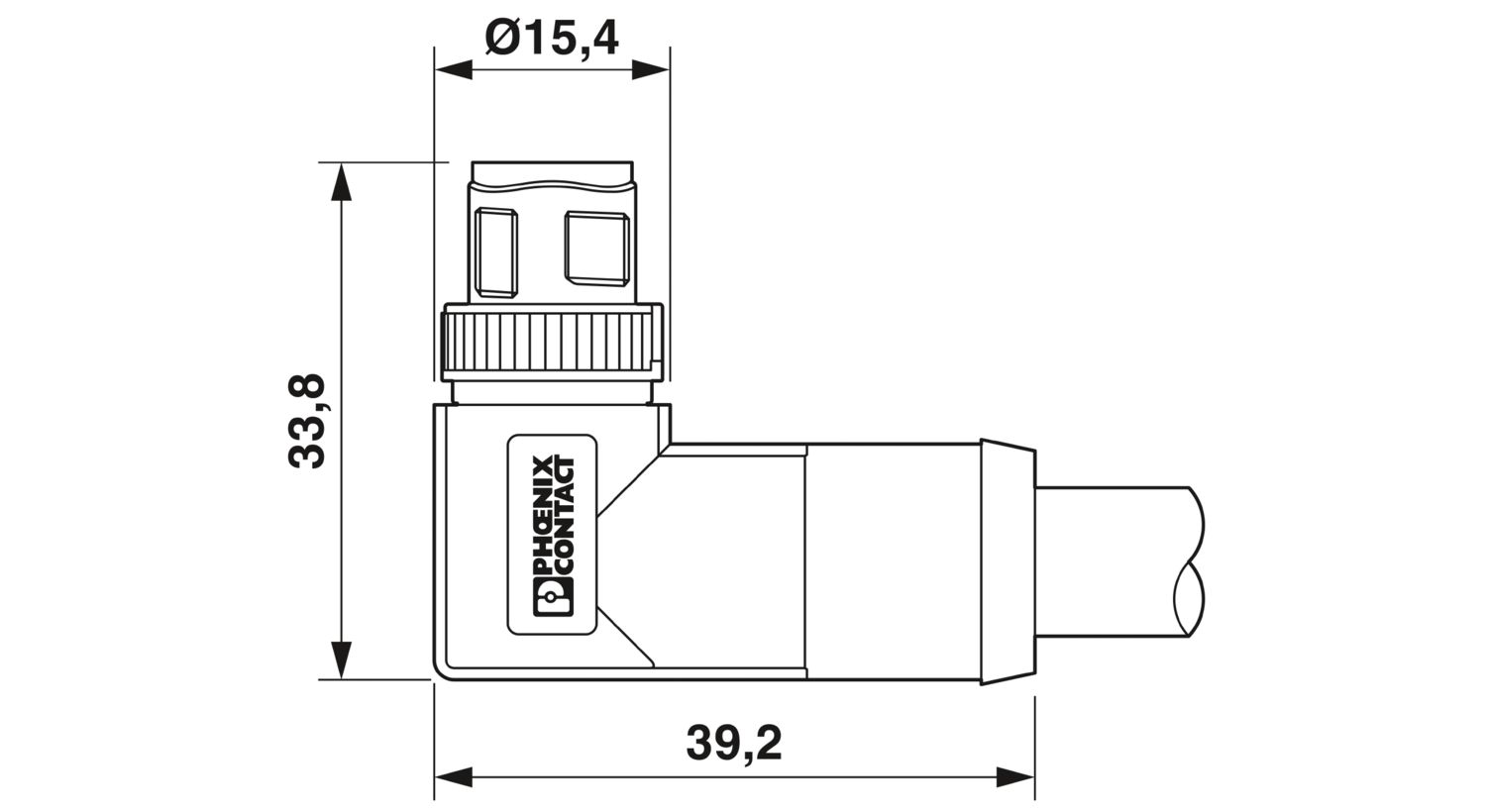

| Dessin coté |
|
| Poids de gaine | 114 kg/km |
| Style UL AWM | 20234 / 10492 (80 °C / 1000 V) |
| Nombre de pôles | 4 |
| Blindé | non |
| Type | PUR exempt d'halogène noir [PUR] |
| Structure du conducteur alimentation en tension | 78x 0,15 mm |
| AWG alimentation en tension | 16 |
| Section de câble | 4x 1,5 mm² |
| Diamètre de fil avec isolant | 2,45 mm ±0,05 mm |
| Diamètre extérieur du câble | 8,80 mm ±0,25 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | gris-noir RAL 7021 |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PP |
| Fil, coloris | noir 1, noir 2, noir 3, vert/jaune |
| Epaisseur isolement | ≥ 0,36 mm |
| Epaisseur gaine extérieure | env. 1,30 mm |
| Câblage total | 4 fils torsadés longitudinalement |
| Pas de câblage, câblage total | 93 mm |
| Résistance max. du conducteur | ≤ 13 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 1 GΩ*km (à 20 °C) |
| Tension nominale câble | ≤ 1000 V AC |
| Tension d'essai | ≥ 10000 V AC (Test d'étincelles) |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Rayon de courbure minimal, pose fixe | 44 mm |
| Rayon de courbure minimal, pose souple | 88 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 2000000, Rayon de courbure: 10 x D, Course: 10 m, Vitesse de déplacement: 3 m/s, Accélération: 10 m/s² |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| selon DIN EN 50267-2-1 | |
| Résistance à la propagation des flammes | selon UL 758/1581 (Cable Flame) |
| selon UL 758/1581 FT1 | |
| selon DIN EN 60332-1-2 | |
| Résistance à l'huile | selon DIN EN 60811-2-1, 168 h à 100 °C |
| selon UL 758, 168 h à 60 °C | |
| Résistance spéciale | Résistant à l'hydrolyse et aux microbes selon VDE 0282, partie 10 |
| Non adhésif | |
| résistant à l'usure | |
| résistant à l'eau de mer | |
| Température ambiante (fonctionnement) | -50 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 80 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 (sans précontrainte, comme test supplémentaire selon CEI 60529) | |
Produits compatibles
Avantages
Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
Protection contre les erreurs d'enfichage avec détrompage en S spécial
Gain de temps grâce à l'installation avec le verrouillage rapide SPEEDCONNEC
Notre norme : câble PUR exempt d'halogène robuste
