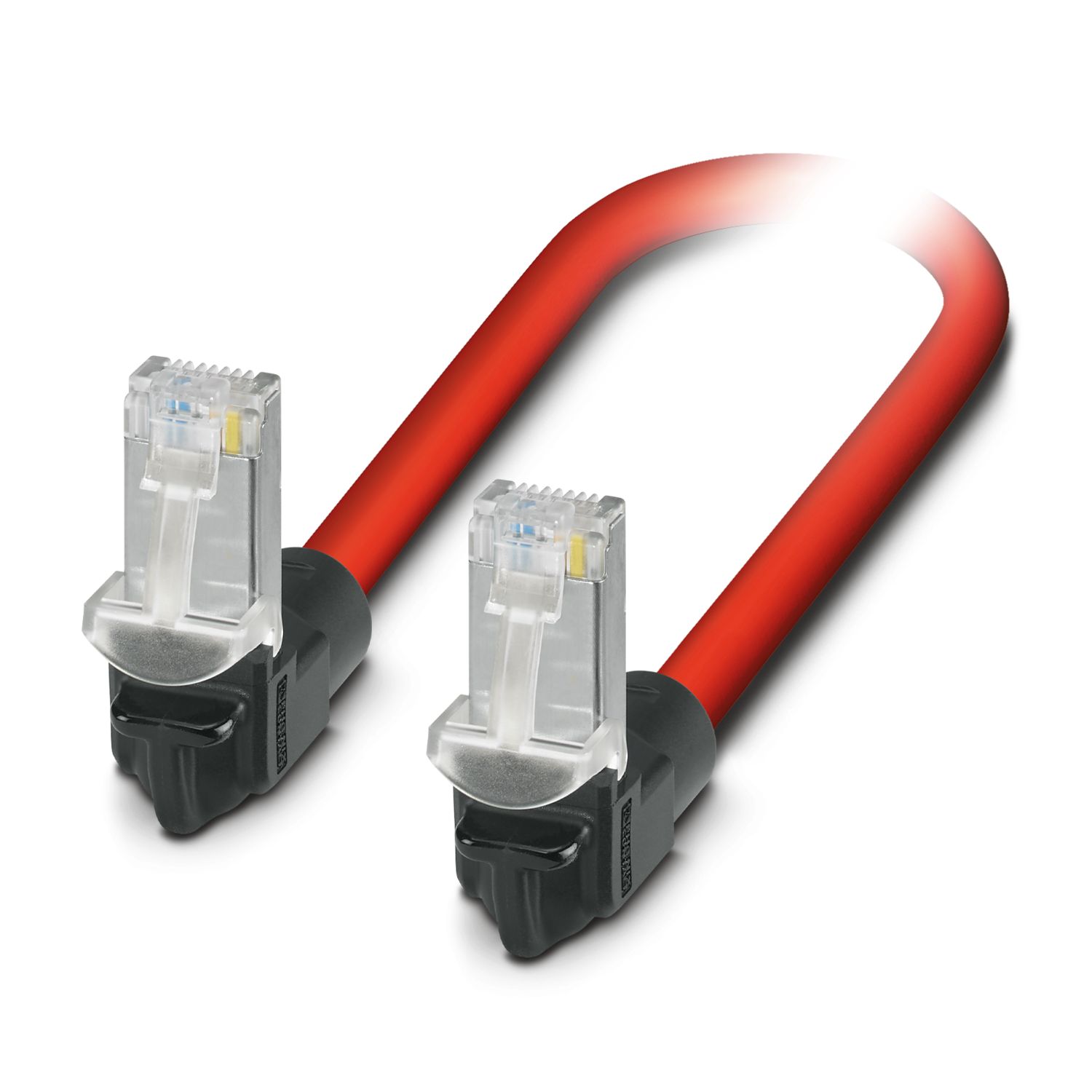

NBC-R4ACB/3,0-93K/R4ACB
-
Câble de jonction
1426671
Câble de jonction, RJ45/IP20 en bas sur RJ45/IP20 en bas, longueur de câble: 3 m, nombre de pôles: 4, 100 Mbit/s, CAT5, PROFINET, 1x4xAWG22/7, SF/TQ, rouge signalisation RAL 3020
Informations détaillées concernant le produit
| Type de produit | Câble de données préconfectionné |
| Gamme de produits | RJ45 INDUSTRIAL PN4 CAT5 |
| Type de capteur | PROFINET |
| Nombre de pôles | 4 |
| Blindé | oui |
| Tension assignée (III/2) | 72 V |
| Courant de référence | 1,75 A |
| Résistance d'isolement | > 1 TΩ |
| Résistance de passage | < 20 mΩ |
| Taux de transmission | 100 Mbit/s |
| Propriétés de transmission (catégorie) | CAT5 |
| Vitesse de transmission | 100 MBit/s |
| Largeur | 13,8 mm |
| Hauteur | 33,9 mm |
| Longueur | 34 mm |
| Raccordement 1 | |
| Version | RJ45 connecteur mâle, en bas, 4-pôles |
| Nombre de pôles | 4 |
| Type de signal/catégorie | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| EtherCAT®, 100 Mbit/s | |
| Cycles d'enfichage | ≥ 750 |
| Force d'enfichage | 50 N (par contact de signalisation) |
| Force de retrait | 30 N (par contact de signalisation) |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Matériau Contact | CuSn6 |
| Matériau Surface de contact | Ni/Au |
| Matériau Porte-contacts | PC |
| Matériau Boîtier | PP |
| Coloris (Boîtiers) | noir |
| Classe d'inflammabilité selon UL 94 | V2 |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Raccordement 2 | |
| Version | RJ45 connecteur mâle, en bas, 4-pôles |
| Nombre de pôles | 4 |
| Type de signal/catégorie | PROFINET CAT5 (IEC 11801), 100 Mbit/s |
| EtherCAT®, 100 Mbit/s | |
| Cycles d'enfichage | ≥ 750 |
| Force d'enfichage | 50 N (par contact de signalisation) |
| Force de retrait | 30 N (par contact de signalisation) |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Matériau Contact | CuSn6 |
| Matériau Surface de contact | Ni/Au |
| Matériau Porte-contacts | PC |
| Matériau Boîtier | PP |
| Coloris (Boîtiers) | noir |
| Classe d'inflammabilité selon UL 94 | V2 |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Longueur du câble | 3,00 m |
| Sercos III [93K] | |
| Dessin coté |
|
| Poids de gaine | 68 kg/km |
| Style UL AWM | 21694 (60 °C / 600 V) |
| Nombre de pôles | 4 |
| Blindé | oui |
| Type | Sercos III [93K] |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| Durée du parcours du signal | 5,3 ns/m |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| AWG ligne de signaux | 22 |
| Section de câble | 4x 0,34 mm² |
| Diamètre de fil avec isolant | env. 1,55 mm |
| Diamètre extérieur du câble | 6,50 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | rouge signalisation RAL 3020 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PE |
| Fil, coloris | blanc, jaune, bleu, orange |
| Epaisseur gaine extérieure | env. 0,90 mm |
| Type de blindage de paire | Feuille en polyester recouverte d'alu |
| Câblage total | Quarte en étoile |
| Résistance max. du conducteur | ≤ 120 Ω/km |
| Résistance d'isolement | ≥ 0,5 GΩ*km |
| Résistance de liaison | ≤ 20,00 mΩ/m (à 10 Hz) |
| Impédance caractéristique | 100 Ω ±15 Ω (pour 100 MHz) |
| Tension nominale câble | 600 V |
| Tension d'essai fil/fil | 2000 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 2000,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimum, position fixe | 3 x D |
| Rayon de courbure minimum, position flexible | 7 x D |
| Rayon de courbure minimal, pose fixe | 20 mm |
| Rayon de courbure minimal, pose souple | 46 mm |
| Résistance à la propagation des flammes | selon UL 1685 (CSA FT 4) |
| Résistance à l'huile | particulièrement résistant à l'huile |
| Résistance spéciale | résistant aux UV (selon UL 1581, section 1200) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (câble, pose fixe) |
| -40 °C ... 70 °C (Câble, pose souple) | |
| Température ambiante (montage) | -20 °C ... 60 °C |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (Connecteur RJ45) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C (Connecteur RJ45) |
| Normes/prescriptions | CEI 60603-7 |
Produits compatibles
Avantages
Forme d'angle compacte
Parfait pour les applications industrielles
Câbles PVC pour les câblages souples
Homologation internationale avec les sigles CE, UL, WEEE et EAC
Connexion et déconnexion sécurisées grâce à une protection fiable du crochet de verrouillage
Propriétés CEM idéales grâce au blindage à 360°
Transmission simultanée de puissance avec PoE++
Résistant aux vibrations et aux chocs grâce à un surmoulage solide
