Câble préconfectionné pour bus, PROFIBUS (12 Mbit/s), 2-pôles, PUR exempt d'halogène, lilas rouge RAL 4001, blindé, connecteur mâle droit M12 SPEEDCONNEC, codage: B, sur Connecteur femelle droit M12 SPEEDCONNEC, codage: B, longueur de câble: 1 m
| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | PROFIBUS |
| Nombre de pôles | 2 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | B |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Système de bus | PROFIBUS |
| Type de signal/catégorie | PROFIBUS, 12 Mbit/s (max.100 m) |
| Affichage d'état | non |
| Présence d'un affichage d'état | non |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Support de transmission | Cuivre |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |

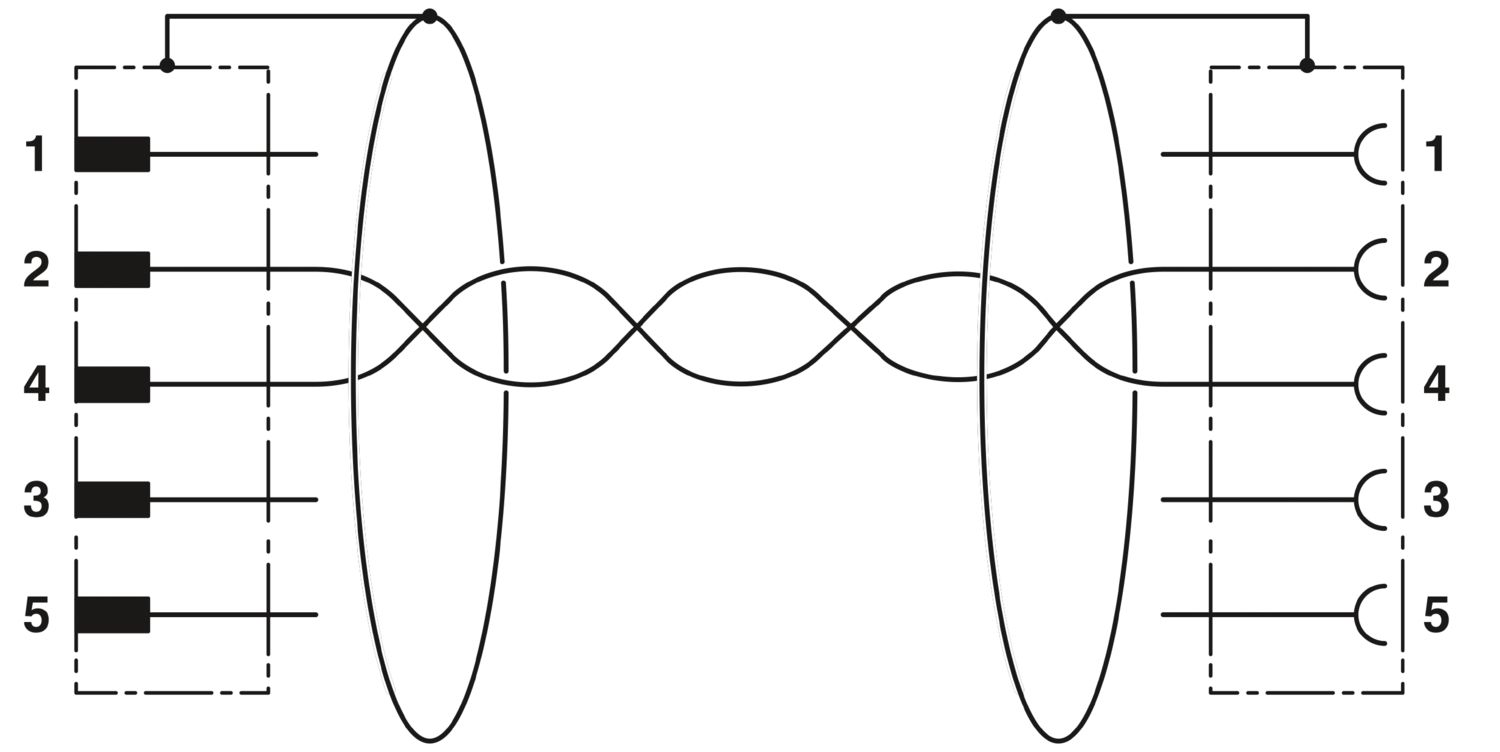

| Brochage | |
| Contact | Couleur (désignation des signaux) | Contact (en option) | 2 (Connecteur) | GN (Ligne A) | 2 (Femelle) |
| 4 (Connecteur) | RD (ligne B) | 4 (Femelle) | |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 SPEEDCONNEC |
| Nombre de pôles | 2 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | B (inverse) |
| Raccordement 2 | |
| Type | Connecteur femelle droit M12 SPEEDCONNEC |
| Nombre de pôles | 2 |
| Mode de verrouillage | SPEEDCONNEC |
| Type de codage | B |
| Longueur du câble | 1 m |
| PROFIBUS [910] | |
| Dessin coté |
|
| Poids de gaine | 90 kg/km |
| Style UL AWM | 21198 (80 °C / 300 V) |
| Nombre de pôles | 2 |
| Blindé | oui |
| Type | PROFIBUS [910] |
| Structure du conducteur | 1x2xAWG24/19 |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 2x 0,25 mm² (Ligne de signal) |
| Diamètre de fil avec isolant | 2,55 mm ±0,07 mm |
| Diamètre extérieur du câble | 7,80 mm ±0,2 mm |
| Gaine extérieure, matériau | PUR |
| Gaine extérieure, coloris | lilas rouge RAL 4001 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau de remplissage | PP |
| Matériau isolant de fil | Foam-Skin PP |
| Fil, coloris | rouge, vert |
| Câblage total | 2 fils avec 2 masses de remplissage en direction de l'âme |
| Revêtement optique de blindage | 85 % |
| Résistance max. du conducteur | ≤ 78,6 Ω/km |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Impédance caractéristique | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Capacité de la ligne | nom. 30 pF/m |
| Tension nominale câble | 300 V |
| Tension d'essai fil/fil | 1500 V (50 Hz, 1 min.) |
| Tension d'essai fil/blindage | 1500,00 V (50 Hz, 1 min.) |
| Rayon de courbure minimal, pose fixe | 40 mm |
| Rayon de courbure minimal, pose souple | 65 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 4000000, Rayon de courbure: 65 mm, Course: 4,5 m, Vitesse de déplacement: 3 m/s, Accélération: 3 m/s², Température ambiante: -20 °C ... 60 °C |
| Cycles de flexion max.: 5000000, Rayon de courbure: 80 mm, Course: 4,5 m, Vitesse de déplacement: 3 m/s, Accélération: 3 m/s², Température ambiante: -20 °C ... 60 °C | |
| Effet d'écran | ≤ 0,049 dB/m (pour 16 MHz) |
| Absence d'halogène | selon DIN VDE 0472 partie 815 |
| d'après IEC 60754-1 | |
| Résistance à la propagation des flammes | UL 1581, segment 1060 et UL 2556, segment 9.3 (FT1) |
| UL 1581, segment 1100 et UL 2556, segment 9.1 (HFT/FT2) | |
| CEI 60332-1-2 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -30 °C ... 70 °C (Câble, pose souple) | |
| -20 °C ... 60 °C (à l'installation) | |
| -20 °C ... 60 °C (Câble, utilisation de chaînes porte-câbles) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) (Connecteur mâle/femelle) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 300 V | 4 A |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 300 V | 4 A |
