HC-B 10-KMQ-H-M1PG16
-
Boîtier
1460294

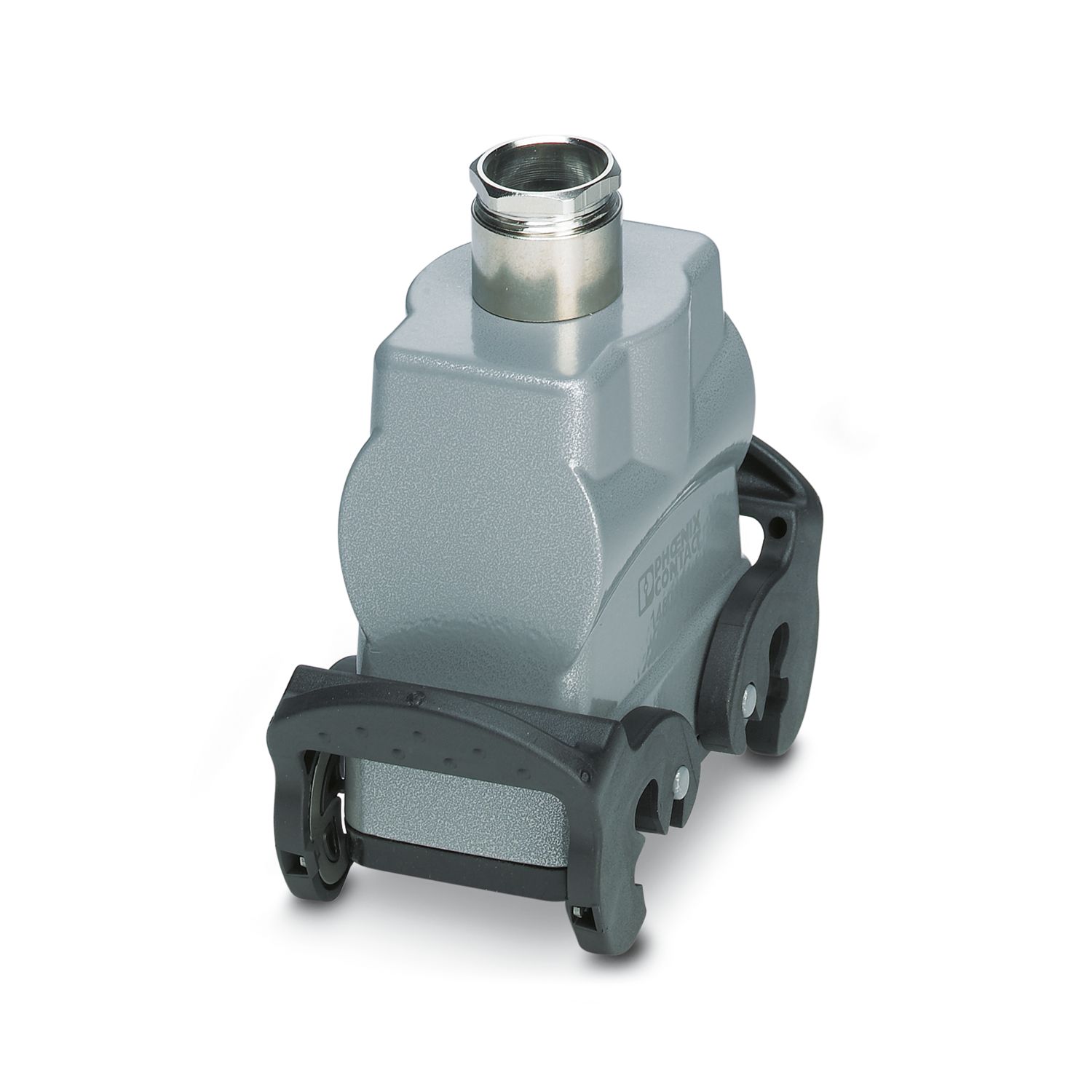

Boîtier prolongateur HEAVYCONNEC B10, avec verrouillage transversal, hauteur 77,5 mm, avec raccordement vissé 1x Pg16, sortie de câble droite
Informations détaillées concernant le produit
| Généralités | pour isolants pour contacts HC-B10, BB18, DD42, M, K8/24 |
| Type de produit | Boîtier avec verrouillage à étrier |
| Type de boîtier | Boîtier prolongateur |
| Type | B10 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x Pg16 |
| Sortie du câble | droit |
| Raccordement à filetage Pg | avec |
| Dessin coté |
|
| Largeur | 43 mm |
| Hauteur | 77,5 mm |
| Longueur | 73 mm |
| Ouverture écrou-chapeau | 22 mm |
| Matériau du joint | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Matériau de l'étrier de verrouillage | Acier inoxydable, poignée : PA |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x Pg16 |
| Diamètre extérieur du câble | 7,5 mm ... 15 mm |
| Diamètre extérieur du câble | 7,5 mm ... 15 mm |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
