ME MAX 35 3-3 GN
-
Boîtier électronique
2707314

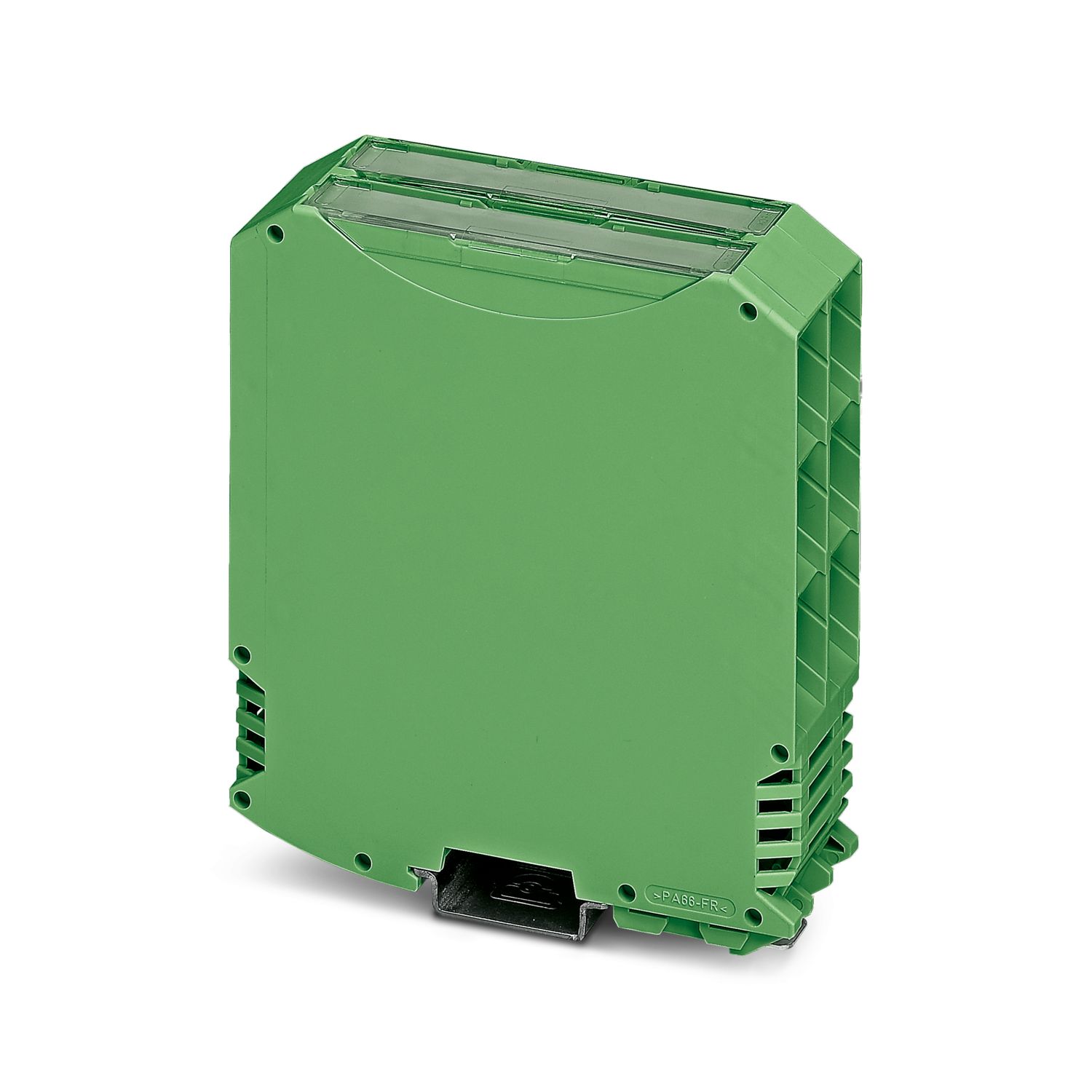

Boîtier électronique sur rail DIN, Boîtier complet avec pied métallique de verrouillage, design élancé, avec fentes d'aération, largeur: 35,2 mm, hauteur: 99 mm, profondeur: 113,65 mm, coloris: vert (similaire à RAL 6021), connexion transversale: Connecteur de bus sur rail DIN, nombre de pôles connecteur transversal: 5
Pour fonctionner, ce produit a besoin d'autres produits.
Accessoires nécessaires
Informations détaillées concernant le produit
| Instructions de montage | Veuillez respecter le conseil d'utilisation se trouvant dans la zone de téléchargement. |
| Type de produit | Boîtier complet |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Gamme de produits | ME MAX.. 3-3 |
| Nombre de pôles | 24 |
| 48 | |
| Nombre de pôles maximum | 48 (pas: 3,5 mm) |
| 36 (pas: 5 mm) | |
| 24 (pas: 7,25 mm/7,5 mm) | |
| Nombre de rangées | 3 |
| Ouverture de ventilation disponible | oui |
| Dessin coté |
|
| Largeur | 35,2 mm |
| Hauteur | 99 mm |
| Profondeur | 113,65 mm |
| Profondeur à partir du bord supérieur du rail DIN | 107 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur | vert (RAL 6021) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA |
| Qualité de surface | non traité |
| Puissance dissipée boîtier individuel pour 20 °C | |
| Température ambiante | 20 °C |
| Facteur de réduction | 1 |
| Position de montage | vertical |
| Puissance dissipée | 7,9 W |
| Puissance dissipée boîtier individuel pour 30 °C | |
| Température ambiante | 30 °C |
| Facteur de réduction | 0,91 |
| Position de montage | vertical |
| Puissance dissipée | 7,2 W |
| Puissance dissipée boîtier individuel pour 40 °C | |
| Température ambiante | 40 °C |
| Facteur de réduction | 0,81 |
| Position de montage | vertical |
| Puissance dissipée | 6,4 W |
| Puissance dissipée boîtier individuel pour 50 °C | |
| Température ambiante | 50 °C |
| Facteur de réduction | 0,7 |
| Position de montage | vertical |
| Puissance dissipée | 5,5 W |
| Puissance dissipée boîtier individuel pour 60 °C | |
| Température ambiante | 60 °C |
| Facteur de réduction | 0,57 |
| Position de montage | vertical |
| Puissance dissipée | 4,5 W |
| Puissance dissipée boîtier individuel pour 70 °C | |
| Température ambiante | 70 °C |
| Facteur de réduction | 0,49 |
| Position de montage | vertical |
| Puissance dissipée | 3,7 W |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Hauteur de chute | 50 cm |
| Fréquence | 10 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Humidité rel. de l'air (stockage/transport) | 80 % |
| Nombre de supports de circuits imprimés | 2 |
| Type de fixation de circuits imprimés | Verrouillage |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Montage sur rail DIN |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
Avantages
Possibilité de montage sur rail DIN
En option avec connecteur de bus sur rail DIN et système de connecteur de puissance
