HC-B 24-TMS-100/O1STM40G-STA
-
Boîtier
1690448

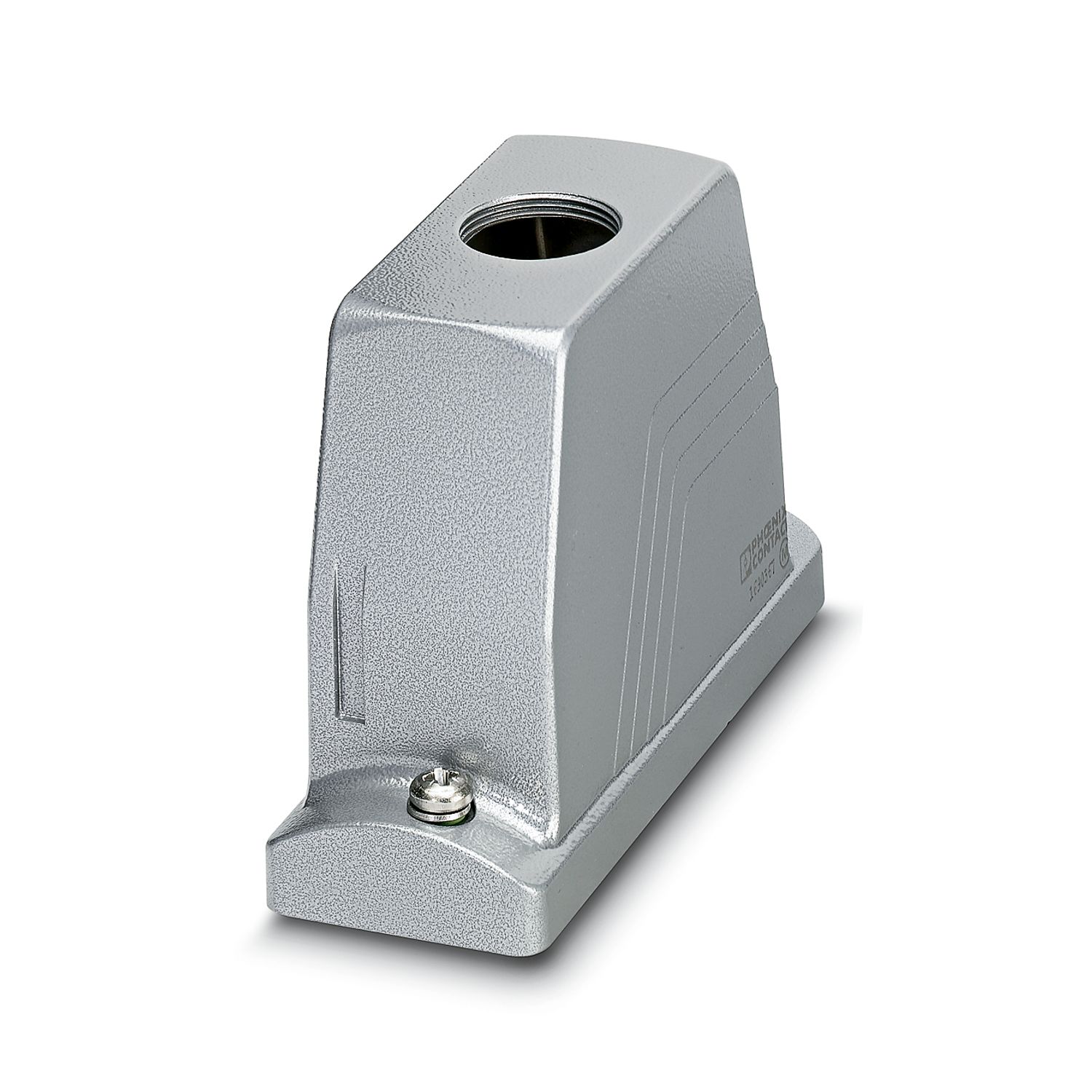

HEAVYCONNEC ADVANCE à revêtement en poudre standard, capot B24, avec verrouillage à vis, hauteur 100 mm, avec filet 1x M40, sortie de câble droite
Informations détaillées concernant le produit
| Généralités | pour eléments de contact HC-B24, BB46, D64, DD108, HV10/16, M |
| Type de produit | Boîtier avec verrouillage vissé |
| Type de boîtier | Capot passe-câble |
| Application | Standard |
| Type | B24 |
| Nombre de sorties de câble | 1 |
| Type de presse-étoupe | 1x M40 |
| Vis de fixation | M6 |
| Blindé | non |
| Sortie du câble | droit |
| Raccordement à filetage Pg | sans |
| Couple de serrage | 3 Nm (Vis de verrouillage) |
| Dessin coté |
|
| Largeur | 57 mm |
| Hauteur | 100 mm |
| Longueur | 152 mm |
| Dimensions de montage | |
| Largeur découpe de montage | 35 mm |
| Longueur découpe de montage | 112 mm |
| Matériau du joint | NBR |
| Matériau du boîtier | Aluminium coulé sous pression |
| Matériau de surface du boîtier | Revêtement par poudre, gris |
| Matériau de l'étrier de verrouillage | Acier inoxydable |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Indice de protection (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristiques mécaniques | |
| Type de presse-étoupe | 1x M40 |
| Type de verrouillage | Vis |
| Instructions de montage | Afin de garantir le fonctionnement du contact PE même en cas d'enfichage en biais, les deux brides de montage doivent avoir un contact électrique suffisant avec la paroi de montage métallique. |
| Couple de serrage de la vis de verrouillage 3 Nm. | |
| Vis de fixation | M6 |
