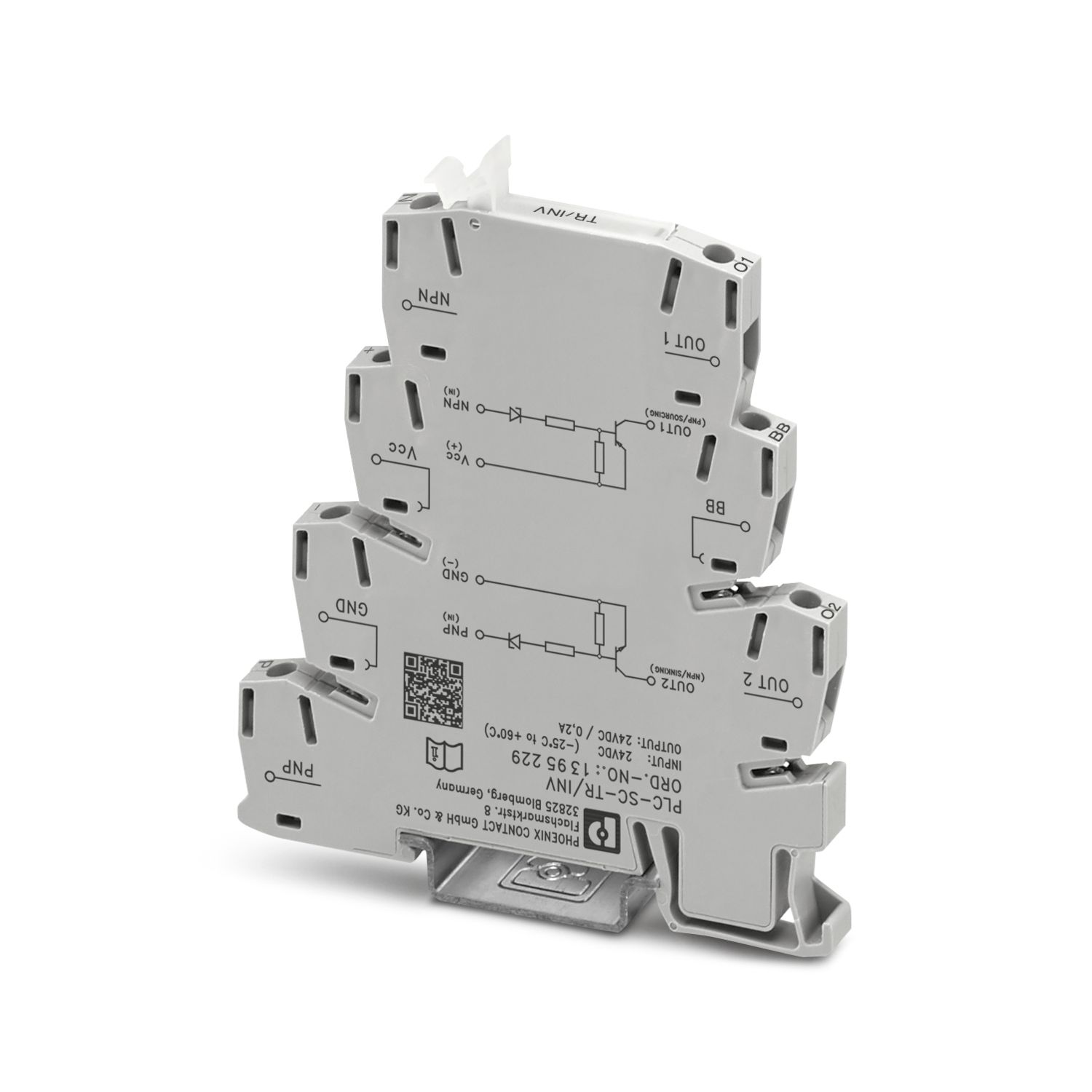

PLC-SC-TR/INV
-
Amplificateur
1395229

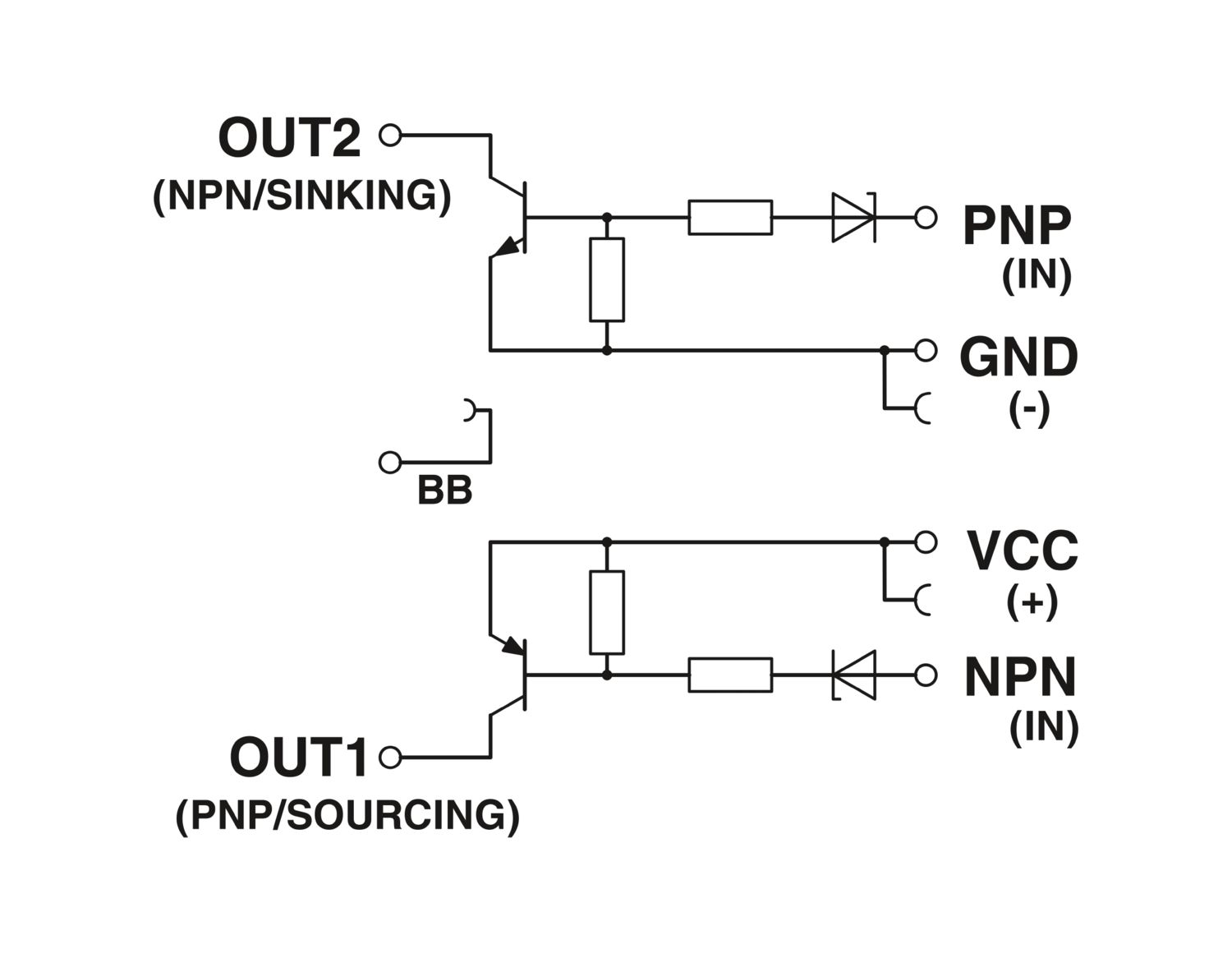

Le module inverseur à raccordement vissé inverse les signaux des sorties à transistor NPN à commutation négative en des signaux de sorties PNP à commutation positive, ainsi que des signaux à commutation PNP qui deviennent des signaux à commutation NPN.
Informations détaillées concernant le produit
| Information pour le fonctionnement | Il faut insérer le séparateur PLC-ATP en cas d'isolement sécurisé entre modules voisins. |
| Information pour le fonctionnement | Au moins une isolation fonctionnelle est installée dans la direction du profilé, par rapport aux modules voisins. Si le niveau d'exigence de l'utilisation en matière d'isolation est plus élevé (isolation de base ou renforcée), il faudra le réaliser par des mesures appropriées (p. ex. des séparateurs). |
| Information pour le fonctionnement | En tant que pièce de sous-traitance, cet article est destiné exclusivement à un traitement ultérieur par l'industrie, l'artisanat ou autre, dans le domaine des entreprises expertes en CEM. |
| Type de produit | Module relais à semi-conducteurs |
| Gamme de produits | PLC-INTERFACE |
| Mode de fonctionnement | 100 % ED |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 50 V DC |
| Tension de tenue aux chocs assignée | 0,5 kV |
| Alimentation | |
| Tension d'alimentation UVcc | 24 V DC |
| Plage de tension d'alimentation | 20 V DC ... 30 V DC |
| Courant d'entrée typique pour UN | 6 mA |
| Circuit de protection | Parafoudre basse tension |
| Limitation de la surtension | > 33 V |
| Fréquence de transmission | 15 kHz |
| NPN | |
| Seuil de commutation tension signal « 1 » | ≤ 5 V (avec UVcc) |
| Seuil de commutation tension signal « 0 » | ≥ 15 V (avec UVcc) |
| Signal d'entrée tension minimale | -2 V |
| Signal d'entrée tension maximale | 26 V |
| PNP | |
| Seuil de commutation tension signal « 1 » | ≥ 19 V |
| Seuil de commutation tension signal « 0 » | ≤ 9 V |
| Signal d'entrée tension minimale | -2 V |
| Signal d'entrée tension maximale | 26 V |
| Courant de charge permanent | 200 mA (OUT1/OUT2) |
| Courant de fuite | < 1 mA |
| Tension résiduelle | < 1 V |
| Fréquence de transmission | 15 kHz |
| Limitation de la surtension | > 33 V |
| Circuit de protection | Parafoudre basse tension |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de câble flexible (2 conducteurs de même section) | 0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN) |
| Section conduct. AWG | 26 ... 14 |
| Couple de serrage | 0,45 Nm ... 0,55 Nm (En règle générale, il convient de maintenir ces blocs de jonction lors du raccordement des conducteurs (tenir fermement d'une main, boîtier maintenu)) |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 94 mm |
| Conditions ambiantes | |
| Indice de protection | IP20 (Appareil) |
| Indice de protection (Emplacement de montage) | IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m |
| Normes/Prescriptions | DIN EN 60664-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Référence | 1395229 |
| Conditionnement | 10 Unité(s) |
| Commande minimum | 1 Unité(s) |
| Product key | DK6213 |
| GTIN | 4063151778408 |
| Poids par pièce (emballage compris) | 34,2 g |
| Poids par pièce (hors emballage) | 26,95 g |
| Numéro du tarif douanier | 85365019 |
| Pays d'origine | DE |
ECLASS
| ECLASS-13.0 | 27371604 |
ETIM
| ETIM 9.0 | EC001504 |
| EU RoHS | |
| Conforme aux exigences de la directive RoHS | Oui |
| sauf exceptions mentionnées | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Vous trouverez un tableau de déclaration conformément à lACPEIP (China RoHS) concernant les produits dans la zone de téléchargement du produit correspondant sous « Déclaration du fabricant ». Pour tous les produits avec EFUP-E, aucun tableau de déclaration conformément à lACPEIP (China RoHS) nest établi car cela nest pas nécessaire.
|
| EU REACH SVHC | |
| Indication de substance soumise à autorisation REACH (n° CAS) | Lead (n° CAS: 7439-92-1) |
| SCIP | 967fe662-a3f7-43ba-ac49-dc48e0164ab5 |
