VIP-PA-2X14/26/ 6,0M/1756/063 - Adaptateur frontal

1162608

Adaptateur frontal VIP-VARIOFACE, avec câbles système raccordés pour 1756 E/S ControlLogix®, jusqu'à 2 x 8 canaux raccordables.

Informations détaillées concernant le produit

Caractéristiques techniques

Propriétés du produit

Type de produit	Adaptateur frontal
Gamme de produits	VARIOFACE Professional

Propriétés électriques

Tension de service max. admissible	120 V AC
Courant max. admissible	1 A (par circuit)
	8 A (par groupe, bornes positives)
	8 A (par groupe, bornes négatives)
Automate pris en charge ALLEN-BRADLEY ControlLogix
Carte E/S adaptée	1756-OA16
	1756-OB16E

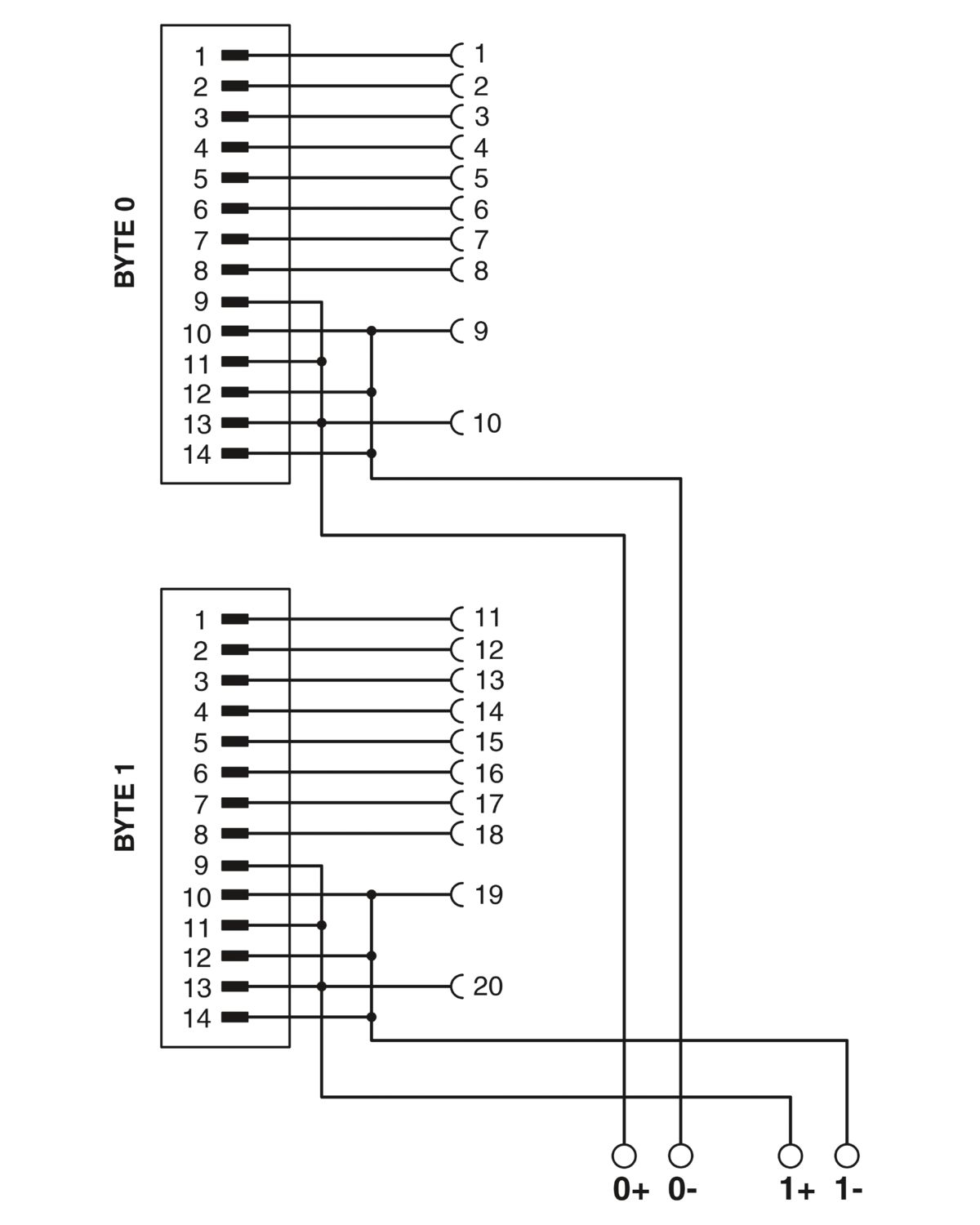

Caractéristiques de raccordement

Niveau des automates
Type de raccordement	Raccord enfichable
Remarque	Enfichable sur les ensembles d'E/S 20 pôles
Niveau terrain
Connexion selon la norme	CEI 60603-13
Type de raccordement	IDC/FLK connecteur femelle
Nombre de connexions	2
Nombre de pôles	14
Pas	2,54 mm
Alimentat.
Type de raccordement	Raccord Push-in / enfichable
Longueur à dénuder	9 mm
Section de conducteur rigide	0,14 mm² ... 1,5 mm²
Section de conducteur souple	0,14 mm² ... 1,5 mm²
Section conduct. AWG	26 ... 16

Dimensions

Dimensions de l'article
Largeur	344,822 mm
Hauteur	47,352 mm
Profondeur	56,345 mm
Câble
Longueur	6 m

Câble/conducteur

14X0.14 [PVC]
Style UL AWM	2464/1061
Nombre de pôles	14
Blindé	non
Type	14X0.14 [PVC]
Type de conducteur	Câble rond pré-équipé
Structure du conducteur ligne de signal	7x 0,16 mm
AWG ligne de signaux	26
Section de câble	14x 0,14 mm²
Diamètre de fil avec isolant	1 mm ±0,03 mm
Diamètre extérieur du câble	6,40 mm ±0,4 mm
Gaine extérieure, matériau	PVC semi-rigide
Gaine extérieure, coloris	gris
Matériau conducteur	Cordon Cu étamé
Résistance de la ligne	≤ 145 Ω/km (20 °C)
Résistance d'isolement	≥ 20 MΩ*km (20 °C)
Rayon de courbure minimal, pose fixe	55 mm
Rayon de courbure minimal, pose souple	104 mm
Capacité de charge dynamique (pliage)	Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur)
Absence d'halogène	non
Résistance à la propagation des flammes	CEI 60332-1-2 (conduite)
		VDE 0842, Partie 332-1-2 (conduite)
		CEI 60332-3-22 (conduite)
		UL VW-1
		CSA FT-1
Résistance à l'huile	contre les projections occasionnelles (conduite)
Version de câble	Adaptateur frontal avec câble splitting pour deux modules

Conditions environnementales et de durée de vie

Conditions ambiantes
Indice de protection	IP20
Température ambiante (fonctionnement)	0 °C ... 60 °C
Température ambiante (stockage/transport)	0 °C ... 80 °C
Altitude	≤ 2000 m (au-d. du niveau de la mer)
Humidité de l'air admissible (fonctionnement)	≤ 95 % (pas de condensation)

Normes et spécifications

Normes/Prescriptions	UL 61010-2-201

Remarques

Information pour le fonctionnement	Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

Données commerciales

Référence	1162608
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Product key	DK232R
GTIN	4063151172787
Poids par pièce (hors emballage)	940 g
Numéro du tarif douanier	85444290
Pays d'origine	DE

Classifications

Homologations

Conformité environnementale

Produits compatibles

Accessoires

Avantages

Les différents modules E/S sont verrouillés sur l'automate pour garantir la solidité de la connexion

Le levier de séparation facilite le retrait de la carte E/S

Étiquette de repérage montable

Blocs de jonction à vis enfichables sur adaptateur pour le raccordement électrique
