Systèmes de passe-câbles et presse-étoupes

Les presse-étoupes pour applications Ex vous offrent une sécurité particulièrement élevée en atmosphères explosibles. Pour un fonctionnement fiable, il existe des versions pour câbles blindés et non blindés avec les modes de protection : Enveloppe antidéflagrante (type « d »), Sécurité accrue (type « e ») ou Sécurité pour atmosphères potentiellement explosibles (type « nR »). Les presse-étoupes sont homologués selon les normes internationales (ATEX, CEIEx, UL, GHOST) et offrent les indices de protection IP66/IP67 et IP68.

• Laiton, pour câbles blindés et type de sécurité « e », pour câbles non blindés et types de sécurité « d », « e » et « nR »
• Acier inoxydable, pour câbles blindés et non blindés et types de sécurité « d », « e » et « nR »
• Avec des joints écologiques en élastomère thermoplastique (LSF)
• Vis de fermeture et compensation de pression pour toutes les versions

Pour les câbles blindés, des presse-étoupes CEM fiables en laiton sont disponibles, avec des ressorts de contact de blindage élastiques pour faciliter l'assemblage. Des éléments laminés hautement conducteurs offrent alors un raccordement fiable avec une faible résistance ohmique et inductive entre le blindage du câble et le boîtier du connecteur ou la paroi d'armoire électrique.

• Presse-étoupes CEM en laiton nickelé avec dispositif anti-traction intégré avec indice de protection IP68, avec filetage métrique ou Pg

Les presse-étoupes sont disponibles avec un filetage métrique en dimensions de M12 à M63. De plus, les filetages Pg et NPT à auto-étanchéité sont disponibles.

Les presse-étoupes avec joint fendu ou en deux parties permettent une introduction simple et étanche des câbles prééquipés.

Les joints en chloroprène et les joints toriques en NBR garantissent, avec un indice de protection IP68 (et en partie IP69K), une étanchéité optimale du boîtier.

Le cadre d'étanchéité CES se monte directement sur les découpes murales standard pour les connecteurs industriels. Les cadres à clipser facilitent l’installation sur le terrain.

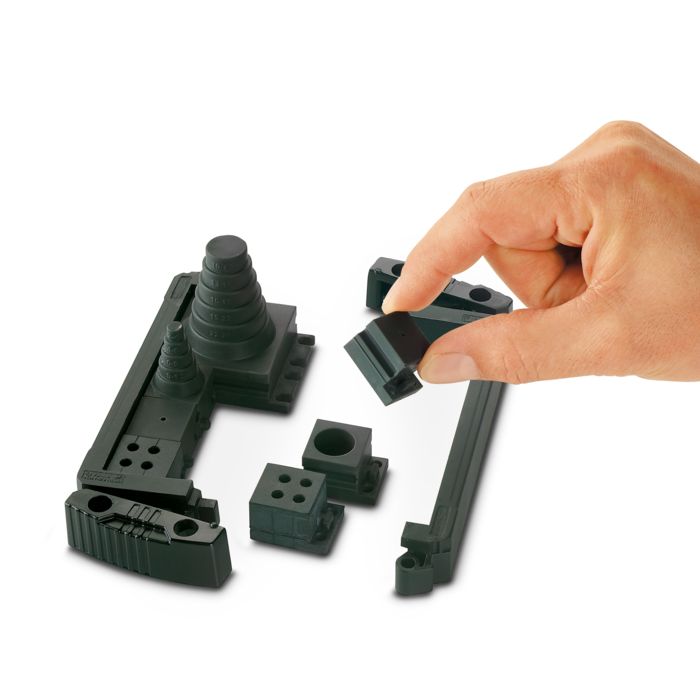

Faites votre choix parmi les cadres d’étanchéité sectionnables, disponibles avec verrouillage à étrier ou verrouillage à vis. Le verrouillage à étrier s’installe sans outil, et donc très facilement et rapidement, même dans les endroits difficilement accessibles.

Les joints fendus permettent d'insérer et de monter facilement des câbles déjà confectionnés – même ultérieurement. Des passe-câbles coniques sont également disponibles, isolant des câbles de divers diamètres avec un indice de protection allant jusqu’à IP65.

Les passe-câbles en thermoplastique gris se caractérisent par une faible réaction au feu selon UL 94 V0 et disposent d’une bonne résistance aux acides et aux bases. Les passe-câbles noirs en caoutchouc et NBR résistent aux carburants, huiles et graisses et conservent leur élasticité, même à basse température.

Un élargissement des découpes Rittal standard de 35 mm à 51 mm permet également de faire passer les connecteurs industriels rectangulaires HEAVYCONNEC à travers les parois de montage, et de les rendre étanches.

Le double joint à membrane protège votre installation jusqu'aux indices de protection IP66/67. Les panneaux passe-câbles à renfort métallique sont également parfaitement étanches, même lorsqu'ils sont utilisés en extérieur.

Les CES Multigates offrent une traversée peu encombrante pour jusqu'à 37 câbles sur une seule plaque. Les ouvertures sont placées de manière structurée et garantissent une entrée de câbles ordonnée.

Les CES Multigates permettent une grande flexibilité, car ils peuvent être utilisés de manière variable pour des câbles de 5 à 60 mm de diamètre, couvrant ainsi un large domaine d'application.

En combinaison avec une plaque modulaire, les CES Multigates ne se montent pas seulement dans la paroi d'armoire électrique mais aussi au sol de l'armoire électrique.

Les plaques sont ignifuges (classe d'inflammabilité V0, UL 94), résistent à l'huile (matériau noir) et supportent les températures allant de -40 à +100 °C.
