VDE Zeichengenehmigung
Identifiant de lhomologation: 40047711| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| 250 V | 16 A |
EO-CF/UT/LED
-
Prise de courant
0804026

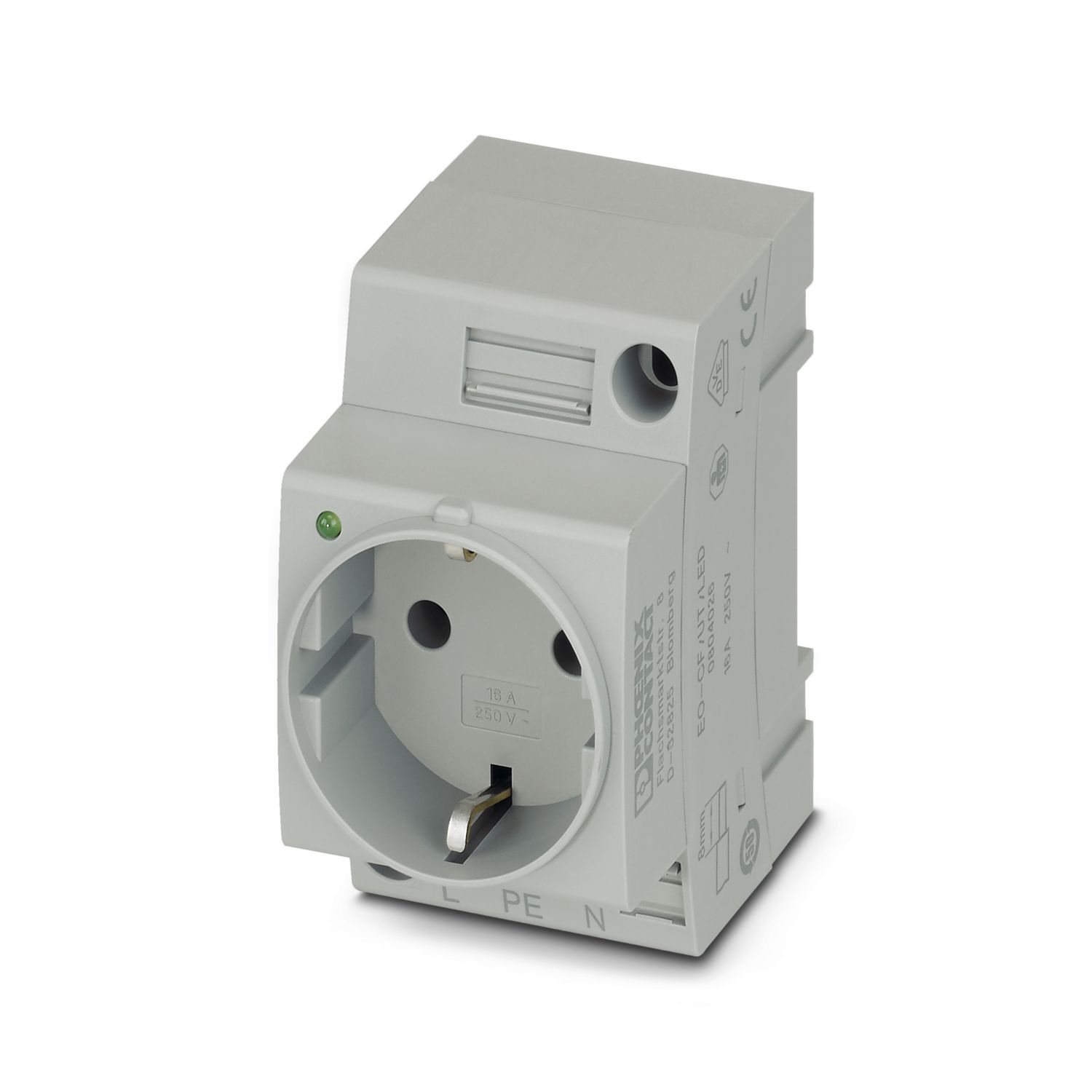

Prise de courant, avec voyant, Modèle d'enfichage de type CF, type de raccordement: Raccordement vissé, coloris: gris, tension nominale: 250 V AC (50 Hz), intensité nominale: 16 A, pour montage sur profilé dans une interface de service ou pour montage direct, normes/prescriptions: VDE 0620-1, CEI 60884-1, Code du pays: Allemagne
Informations détaillées concernant le produit
| Information pour le fonctionnement | Cette prise de courant n'est pas conçue pour les applications à charge élevée (semi-conducteur) de type chargeurs pour véhicules électriques et radiateurs de grande taille. |
| Généralités | |
| Remarque | L'intensité nominale indiquée ne s'applique pas aux variantes de fusibles. Pour ces dernières, le courant est déterminé par le fusible utilisé. |
| Type de produit | Prise de courant |
| Identifiant pays | Allemagne |
| Filetage vis | M3 |
| Couple de serrage | 0,5 ... 0,6 Nm |
| Longueur à dénuder | 8 mm |
| Gabarit | A3 |
| B3 | |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple [AWG] | 24 ... 14 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 2,5 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 0,2 mm² ... 4 mm² |
| Int. nom. | 16 A |
| Tension nominale | 250 V AC (50 Hz) |
| Affichage d'état | oui |
| Dessin coté |
|
| Largeur | 45 mm |
| Hauteur | 75 mm |
| Profondeur | 62,1 mm |
| Profondeur sur NS 35/7,5 | 63 mm |
| Profondeur sur NS 35/15 | 70,5 mm |
| Diamètre de perçage | 4,4 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant | PA |
| Matériau de contact | CuZn38 |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Type de connecteur | Modèle d'enfichage de type CF |
| Oscillations/grésillements sur bande large | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Spectre | Essai de durée de vie catégorie 2, sur bâti tournant |
| Fréquence | f1 = 5 Hz à f2 = 250 Hz |
| Niveau ASD | 6,12 (m/s²)²/Hz |
| Accélération | 3,12g |
| Durée de contrôle par axe | 5 h |
| Sens du contrôle | Axes X, Y et Z |
| Résultat | Essai réussi |
| Chocs | |
| Spécification de contrôle | DIN EN 50155 (VDE 0115-200):2022-06 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Résultat | Essai réussi |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -5 °C ... 40 °C (conformément à la norme CEI 60884-1, la valeur moyenne sur 24 heures ne doit pas dépasser +35 °C) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Normes | |
| Normes/Prescriptions | VDE 0620-1 |
| CEI 60884-1 | |
| Type de montage | pour montage sur profilé dans une interface de service ou pour montage direct |
