RSCWE 6-3/21
-
Connecteur de test
3969960
Connecteur de test, tension nominale: 400 V, nombre de connexions: 42, nombre de pôles: 21, type de raccordement: Cosse à œillet, Section de référence: 6 mm2, 1er étage, type de montage: Montage mural, coloris: gris
Informations détaillées concernant le produit
| Type de produit | Connecteur de test |
| Nombre de pôles | 21 |
| Pas | 8,2 mm |
| Nombre de connexions | 42 |
| Nombre de rangées | 1 |
| Potentiels | 21 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 4 kV |
| Surtension transitoire d'essai | 5 kV |
| Nombre de raccordements par étage | 42 |
| Section nominale | 6 mm² |
| 1er étage | |
| Type de raccordement | Cosse à œillet |
| Filetage vis | No 8 UNC |
| Couple de serrage | 1,5 ... 1,8 Nm |
| Gabarit | A5 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur souple | 0,5 mm² ... 10 mm² |
| Section de conducteur souple [AWG] | 24 ... 8 (conversion selon CEI) |
| 2 conducteurs rigides de même section | 0,5 mm² ... 6 mm² |
| 2 conducteurs souples de même section | 0,5 mm² ... 6 mm² |
| Courant de charge maximal | 30 A (pour section de conducteur 10 mm²) |
| Tension nominale | 400 V AC/DC |
| Section nominale | 6 mm² |
| Raccordement de la cosse DIN 46234:1980-03 | |
| Connexion selon la norme | DIN 46234:1980-03 |
| Section | 0,5 mm² ... 10 mm² |
| Section AWG | (conversion selon CEI) |
| Diamètre de l'œil | 4,3 mm |
| Largeur | 8 mm |
| Diamètre des boulons | 4,1 mm |
| Connexion selon la norme | DIN 46237:1970-07 |
| Section | 0,5 mm² ... 10 mm² |
| Section AWG | (conversion selon CEI) |
| Diamètre de l'œil | 4,3 mm |
| Largeur | 8 mm |
| Diamètre des boulons | 4,1 mm |
| Code couleur cosses annulaires : rouge | 1 mm² |
| Code couleur cosses annulaires : bleu | 2,5 mm² |
| Code couleur cosses annulaires : jaune | 6 mm² |

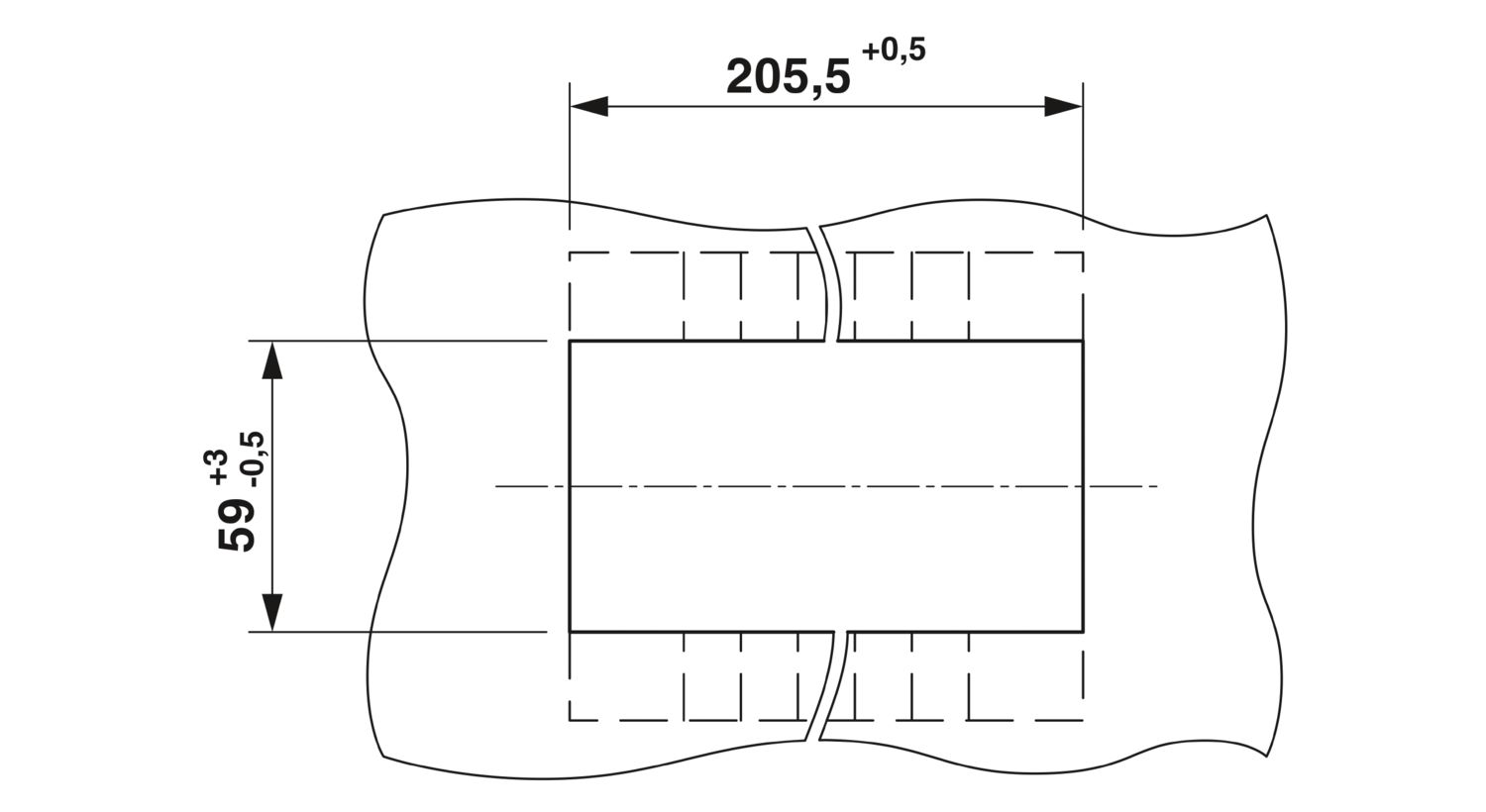

| Dessin coté |
|
| Largeur | 203,8 mm |
| Hauteur | 70,1 mm |
| Pas | 8,2 mm |
| Epaisseur tôle | 1 mm ... 4 mm |
| Coloris | gris |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Généralités | |
| Fixation de bloc de jonction | 0,8 Nm ... 1 Nm |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| Type de montage | Montage mural |
| Fixation de bloc de jonction | 0,8 Nm ... 1 Nm |
