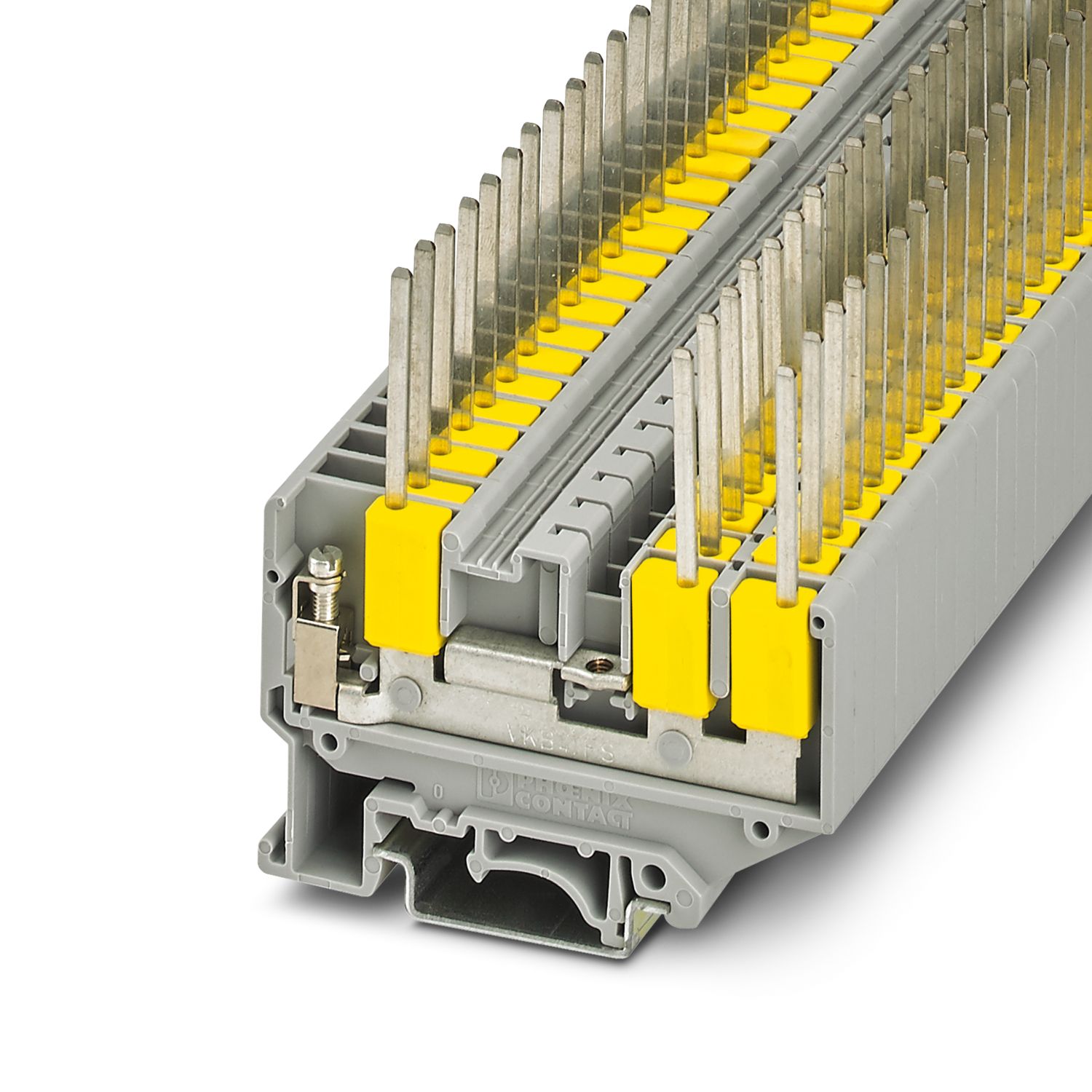

UVKB 4-FS(2,8)TP(2,4)234D/L - Blocs de jonction simple - 1954469

Type de produit	Bloc de jonction hybride
Nombre de connexions	7
Nombre de rangées	1
Potentiels	1
Propriétés d'isolation
Catégorie de surtension	III
Degré de pollution	3

Tension de tenue aux chocs assignée	6 kV

Nombre de raccordements par étage	7
Section nominale	4 mm²
Etage 1 en bas 1
Filetage vis	M3
Couple de serrage	0,6 ... 0,8 Nm
Longueur à dénuder	8 mm
Dimensions des picots TERMI-POINT	2,4 x 0,8 mm
Position du picot TERMI-POINT	horizontal
Gabarit	A3
Section de conducteur rigide	0,2 mm² ... 4 mm²
Section du conducteur AWG	24 ... 12 (conversion selon CEI)
Section de conducteur souple	0,2 mm² ... 4 mm²
Section de conducteur souple [AWG]	24 ... 12 (conversion selon CEI)
Section de conducteur flexible (embout sans douille en plastique)	0,25 mm² ... 4 mm²
Section de conducteur flexible (embout avec douille en plastique)	0,25 mm² ... 2,5 mm²
Section avec pont d'insertion rigide	4 mm²
Section avec pont d'insertion souple	4 mm²
2 conducteurs rigides de même section	0,2 mm² ... 1,5 mm²
2 conducteurs souples de même section	0,2 mm² ... 1,5 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique	0,25 mm² ... 1,5 mm²
2 conducteurs souples de même section avec embout TWIN et douille en plastique	0,5 mm² ... 2,5 mm²
Int. nom.	29 A
Courant de charge maximal	29 A (pour une section de conducteur de 4 mm²)
Tension nominale	500 V

Largeur	6,2 mm
Largeur de couvercle	2,2 mm

Coloris	gris
Classe d'inflammabilité selon UL 94	V2
Groupe d'isolant	I
Matériau isolant	PA

Type de montage	NS 35/7,5
		NS 35/15
		NS 32

Référence	1954469
Conditionnement	50 Unité(s)
Commande minimum	1 Unité(s)
Remarque	Fabrication à la commande (pas de reprise)
Clé de vente	BE511X
Product key	BE511X
GTIN	4017918269111
Poids par pièce (emballage compris)	17,62 g
Poids par pièce (hors emballage)	17,54 g
Pays d'origine	PL

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

UVKB 4-FS(2,8)TP(2,4)234D/L - Blocs de jonction simple

1954469

Informations détaillées concernant le produit

Produits compatibles

Caractéristiques mécaniques
Paroi latérale ouverte	oui
