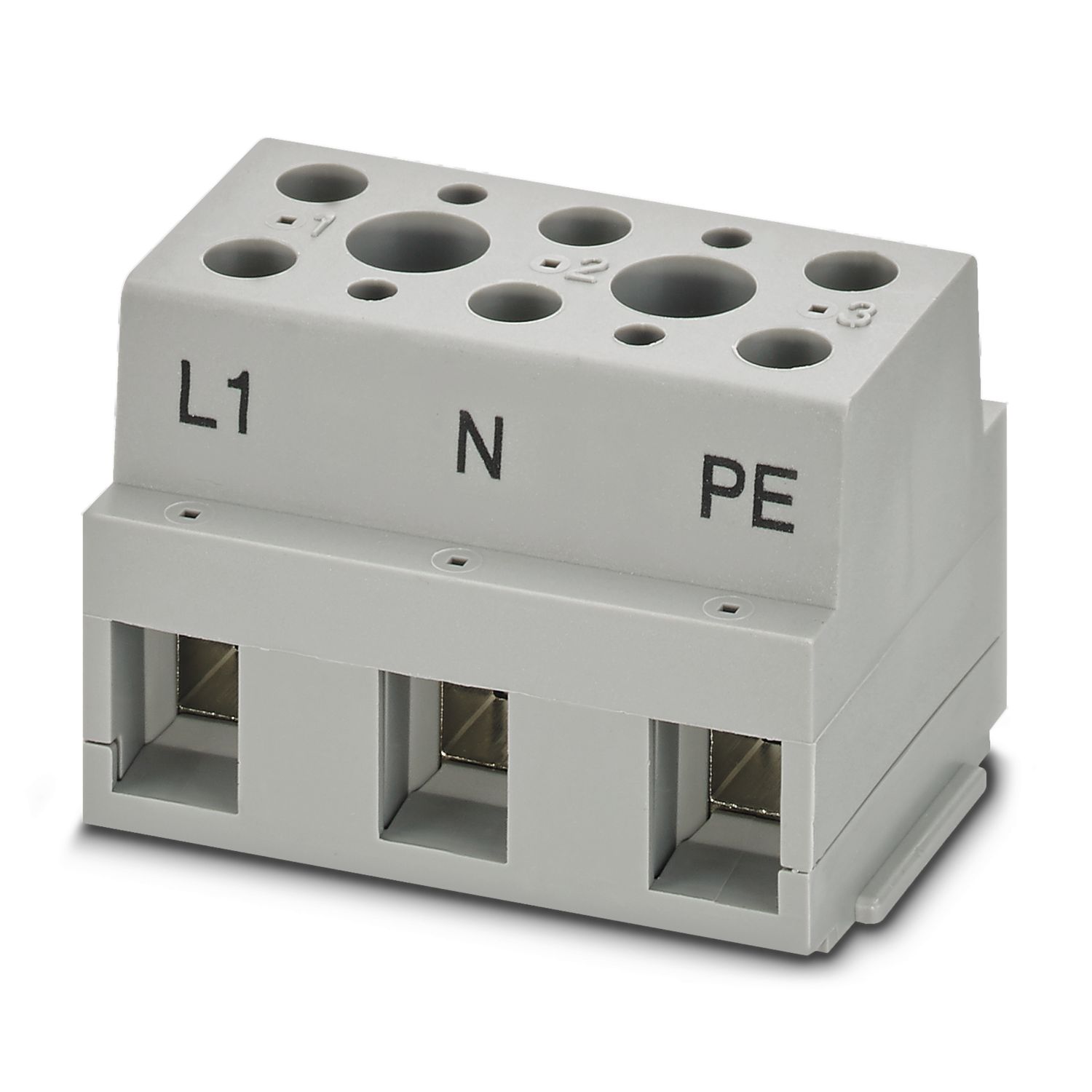

G 10/ 3 BD:L1,N,PE
-
Terminal de aparato
3244772
Terminal de aparato, tensión nominal: 800 V, corriente nominal: 57 A, número de conexiones: 6, número de polos: 3, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 10 mm2, sección: 0,5 mm2 - 16 mm2, clase de montaje: atornillado directo, color: gris
Detalles de producto
| Tipo de producto | Borne de paso |
| Número de polos | 3 |
| Número de conexiones | 6 |
| Número de filas | 1 |
| Potenciales | 3 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Número de conexiones por piso | 6 |
| Sección nominal | 10 mm² |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M4 |
| Par de apriete | 1,5 ... 1,8 Nm |
| Longitud de pelado | 12 mm |
| Calibre macho | A3 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 6 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 10 mm² |
| Sección de cable flexible [AWG] | 20 ... 8 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 16 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 16 mm² |
| Corriente nominal | 57 A |
| Corriente de carga máxima | 76 A (con una sección de conductor de 16 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 10 mm² |
| Esquema de dimensiones |
|
| Anchura | 46 mm |
| Altura | 31 mm |
| Color | gris |
| Clase de inflamabilidad según UL 94 | V2 |
| Grupo material aislante | I |
| Material aislante | PA |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | atornillado directo |
Sus ventajas
Protección contra contacto de dedos
