Tarjetas controladoras INTERBUS para sistemas de mando Siemens SIMATIC S5

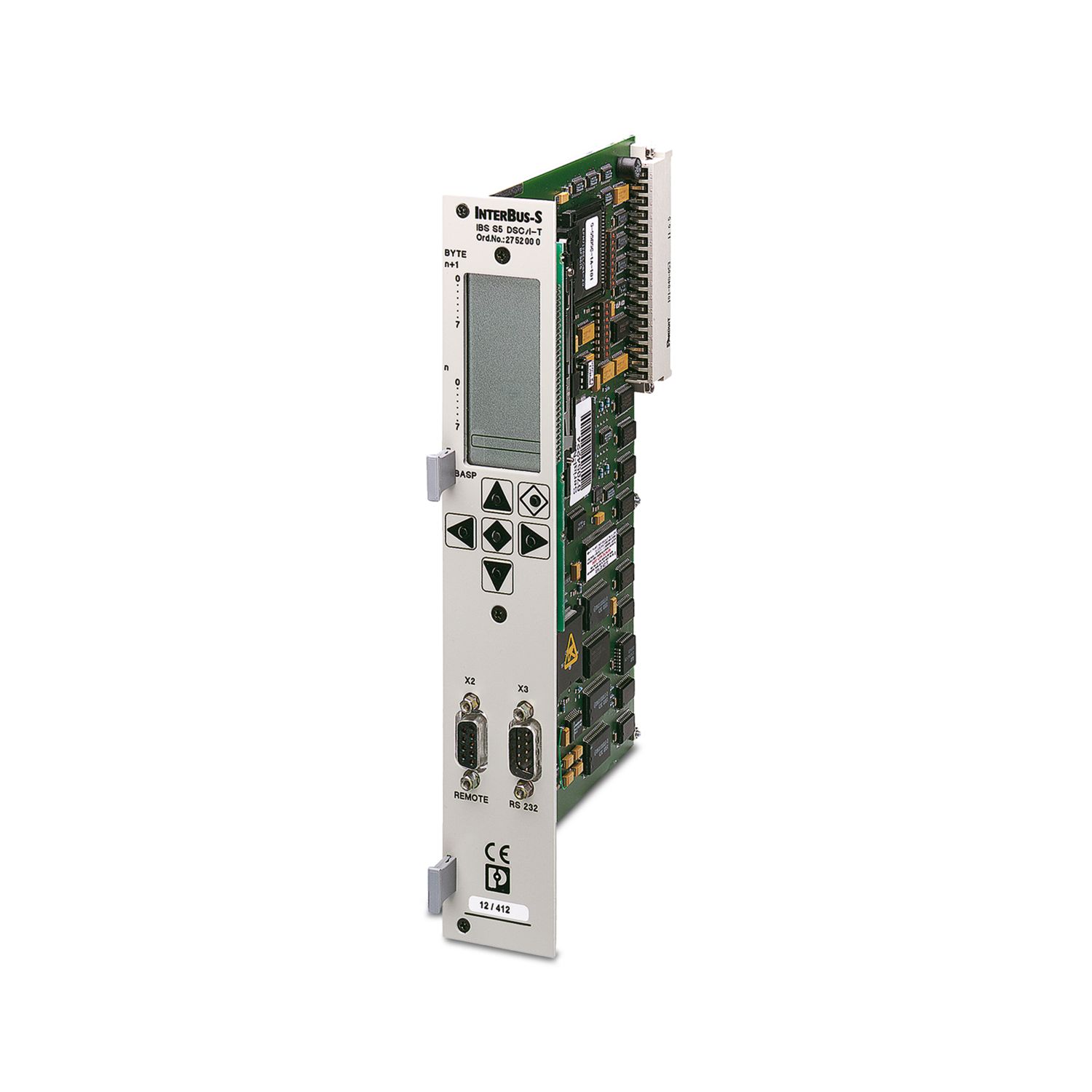

Mediante la tarjeta controladora IBS S5 DSC/I-T pueden conectarse los sistemas de mando SIMATIC S5-115U hasta 155U con el INTERBUS.
La tarjeta controladora se conecta con el sistema de mando a través del bus de E/S Simatic. Trabaja como una tarjeta de entrada/salida de sistema propio con mapa de direcciones variable, de modo que se puede tener acceso a los datos de las unidades de entrada/salida del INTERBUS directamente a través de la periferia (L PW, T PW, ...) o indirectamente por medio de la imagen del proceso (U E, S A, ...).
La activación del sistema INTERBUS se efectúa automáticamente al conectar la tensión o a través de la aplicación. Una parametrización específica de la instalación del sistema INTERBUS y de la tarjeta controladora se almacena centralmente en la tarjeta, en una memoria enchufable de parametrización.
Para la elaboración de los datos de parámetros se dispone del confortable software INTERBUS IBS CMD SWT para la interfaz del sistema operativo Windows. IBS CMD SWT ofrece como software además de la parametrización, configuración y documentación de la instalación, el diagnóstico de participantes individuales y del sistema completo INTERBUS. Además, pueden visualizarse durante el servicio de la instalación los estados de la periferia de los participantes INTERBUS conectados.
Las siguientes funcionalidades amplían esta potente tarjeta controladora:
- Procesamiento previo de datos de proceso (según IEC 1131),
- Tipo de funcionamiento sincrónico,
- Parametrización de componentes de bus alternativos y cambiantes
- Parametrización vía CMD,
- Puesta en marcha en técnica "plug & play".
Para la representación del amplío diagnóstico del sistema INTERBUS, la tarjeta controladora IBS S5 DSC ofrece un práctico display LC para la indicación en texto de los estados de servicio y de fallo. La indicación directa de los mensajes ayuda de esta forma a reducir los tiempos de puesta en marcha y de parada y aumenta la disponibilidad de las instalaciones.
