Prensaestopas, para cables armados (SWA/AWA/PWA/STA/SWB/ASA/CY/SY)
G-EDSWU-M63-L66L-STES-S
-
Prensaestopas
1411103
Prensaestopas, material conexión por tornillo: Acero inoxidable 316L, aplicación: Ex, diámetro exterior del cable 54,6 mm ... 65,9 mm, apantallamiento: sí, rosca de conexión: M63 x 1,5, color: plateado
Detalles de producto
| Indicación sobre la familia de productos | con junta para funda de cable exterior e interior |
| Indicaciones de montaje | Con conos de puesta a tierra integrados, mediante el uso de la junta plana A-SEW-63-P-W (artículo 1411288) estanqueidad hasta IP66/IP67/IP68 |
| Si el espacio es limitado en el punto de fijación de la unión atornillada, la armadura puede colocarse en un punto con mayor libertad de movimiento. El montaje final sencillo puede volver a realizarse en las condiciones de espacio reducido del lugar de fijación de la unión atornillada. |
| Tipo de producto | Prensaestopas |
| Aplicación | Ex |
| Número de conductores | 1 |
| Fabricante | CMP |
| Nombre del fabricante | T3CDS1RA, tamaño de atornillado 63 |
| Apantallado | sí |
| Ejecución de la compensación de tracción | D |
| Tipos de cable utilizables | en función del material de la pared de la carcasa (SWA / AWA / PWA / STA / ASA / CY / SY / SWB) |
| Uso en la zona Ex | sí |
| Categoría de efecto al golpe | 8 |
| Diámetro del cable sin manto de cable | 47,2 mm ... 56 mm |
| Diámetro de cable sin refuerzo | 47,2 mm ... 56 mm (Material de relleno debajo del refuerzo) |
| Versión, Descarga de tracción | D |

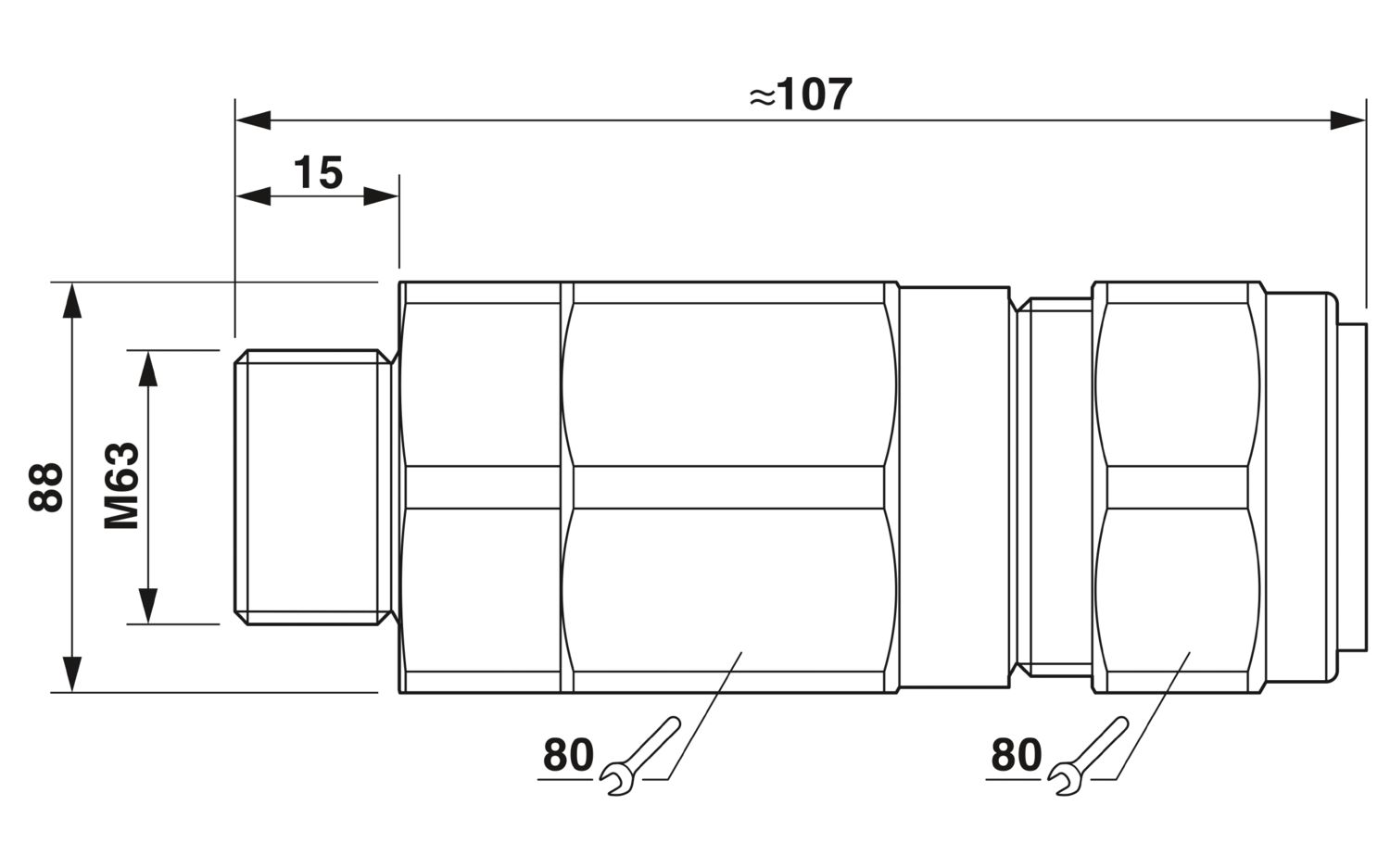

| Esquema de dimensiones |
|
| Longitud | 107 mm |
| Longitud de la rosca de conexión | 15 mm |
| Ancho entre caras-Tuerca de unión | 80 mm |
| Ancho de llave Tubuladura | 80 mm |
| Medida entre vértices del hexágono | 88 mm |
| Tipo de rosca lado de conexión | M63 x 1,5 |
| Paso de rosca | 1,5 mm |
| Grosor del refuerzo | 2 mm ... 2,5 mm (Lado del cono en niveles (SWA/...)) |
| 0 mm ... 1,5 mm (Lado del cono ranurado (STA/...)) |
| Color | color acero/acero inoxidable |
| Material junta Junta del cable | EPDM |
| Material conexión por tornillo | Acero inoxidable 316L |
| Diámetro exterior del cable | 54,6 mm ... 65,9 mm |
| Condiciones ambientales | |
| Índice de protección | IP66 (al utilizar la junta plana adecuada A-SEW-...P-W) |
| IP67 (al utilizar la junta plana adecuada A-SEW-...P-W) | |
| IP68 (al utilizar la junta plana adecuada A-SEW-...P-W) | |
| Temperatura ambiente (servicio) | -60 °C ... 130 °C (estático) |
| ATEX | Sira 13ATEX1073X |
| Sira 13ATEX4079X | |
| Ex II 2G, II 1D, Ex d IIC Gb, Ex e IIC Gb, Ex ta IIIC Da, Ex II 3G Ex nR IIC Gc, Ex I M2, Ex d I Mb, Ex e I Mb | |
| IECEx | IECEx SIR 13.0028X |
| Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex d I Mb, Ex e I Mb |
| EN Ex | |
| Normas/disposiciones | EN 60079-0, -1, -7, -15, -31 |
| IEC Ex | |
| Normas/disposiciones | IEC 60079-0, -1, -7, -15, -31 |
| Prensaestopas | |
| Normas/disposiciones | EN 50262 |
| Prensaestopas | |
| Normas/disposiciones | IEC 62444 |
| IEC Ex | |
| Normas/disposiciones | IEC 61241-0:2004 |
Sus ventajas
Si el espacio es limitado en el punto de fijación de la unión atornillada, la armadura puede colocarse en un punto con mayor libertad de movimiento. El montaje final sencillo puede volver a realizarse en las condiciones de espacio reducido del lugar de fijación de la unión atornillada.
Conexión del refuerzo mediante cono PE
Material de las juntas resistente a la intemperie
