SACC-E-M12MS-4PL-M20
-
Pasamuros
1139802
Pasamuros, Universal, 4-polos, sin apantallar, Conector macho recto M12, codificación: A, Montaje frontal, M20 x 1,5, Conexión por resorte push lock, material de moleteado: Latón, niquelado, Tuerca plana adjunta
Detalles de producto

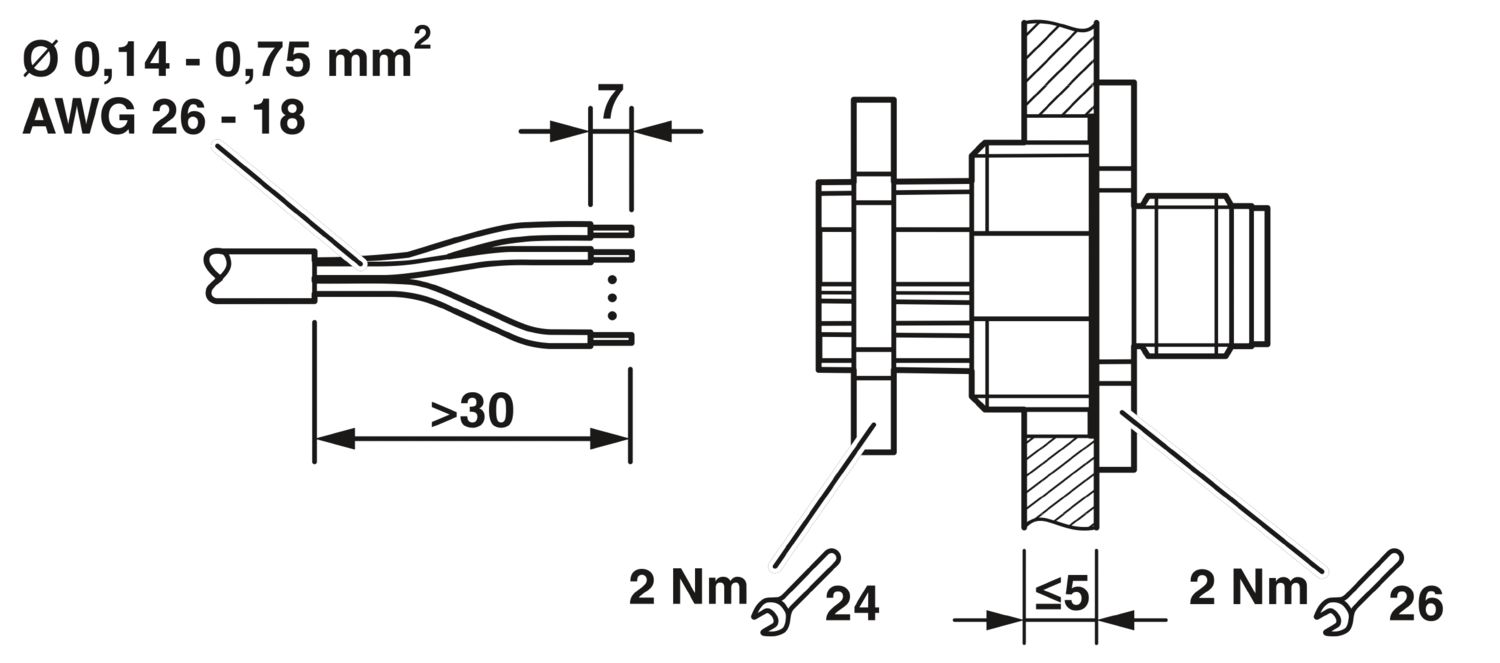

| Indicaciónes de montaje | IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Tipo de montaje | Montaje frontal M20 x 1,5 Con protección contra torsión |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Aplicación | Señal |
| Tipo de sensor | Universal |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Codificación | A |
| Salida de cables | recta |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |

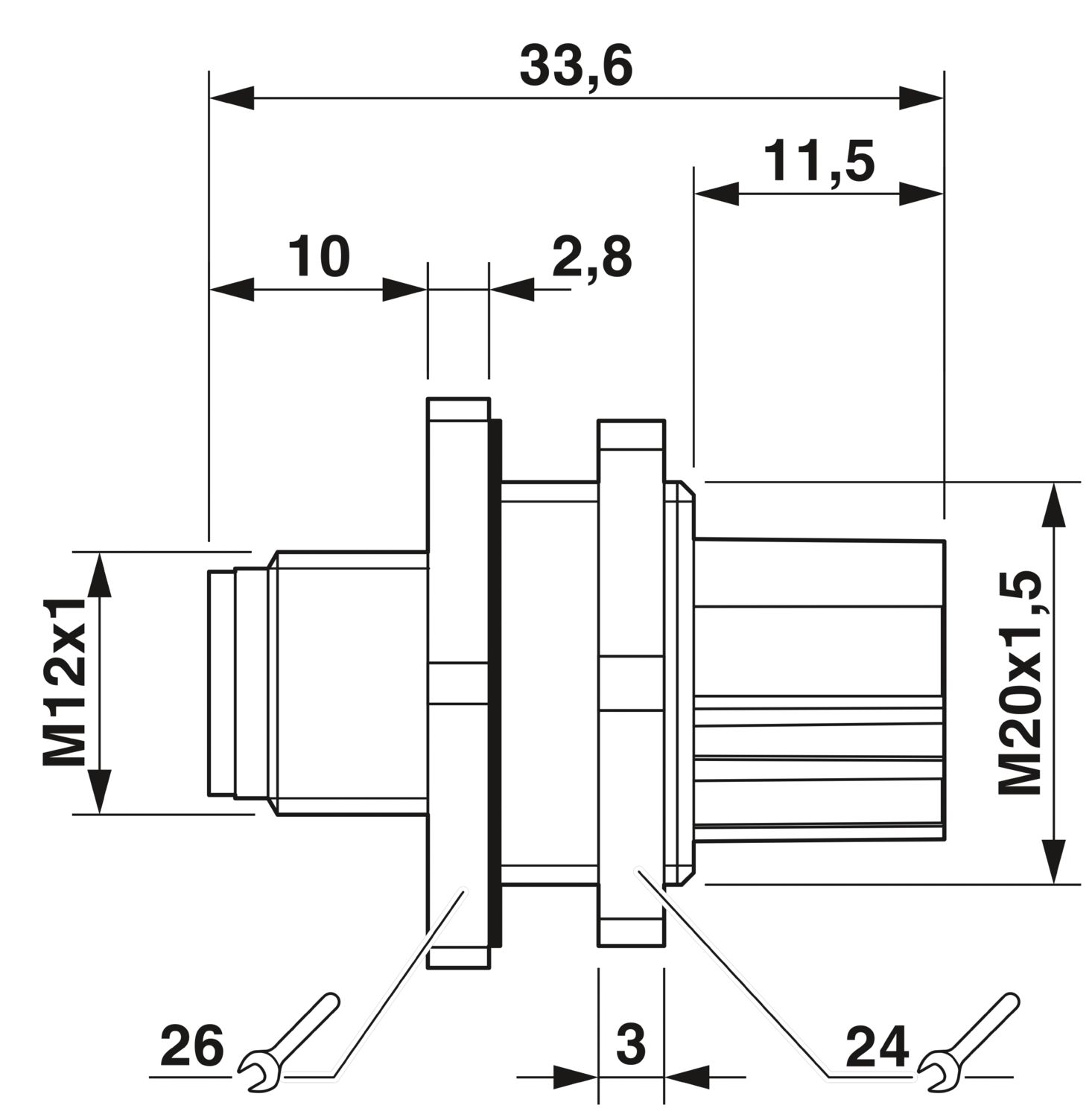

| Esquema de dimensiones |
|
| Longitud | 21 mm |

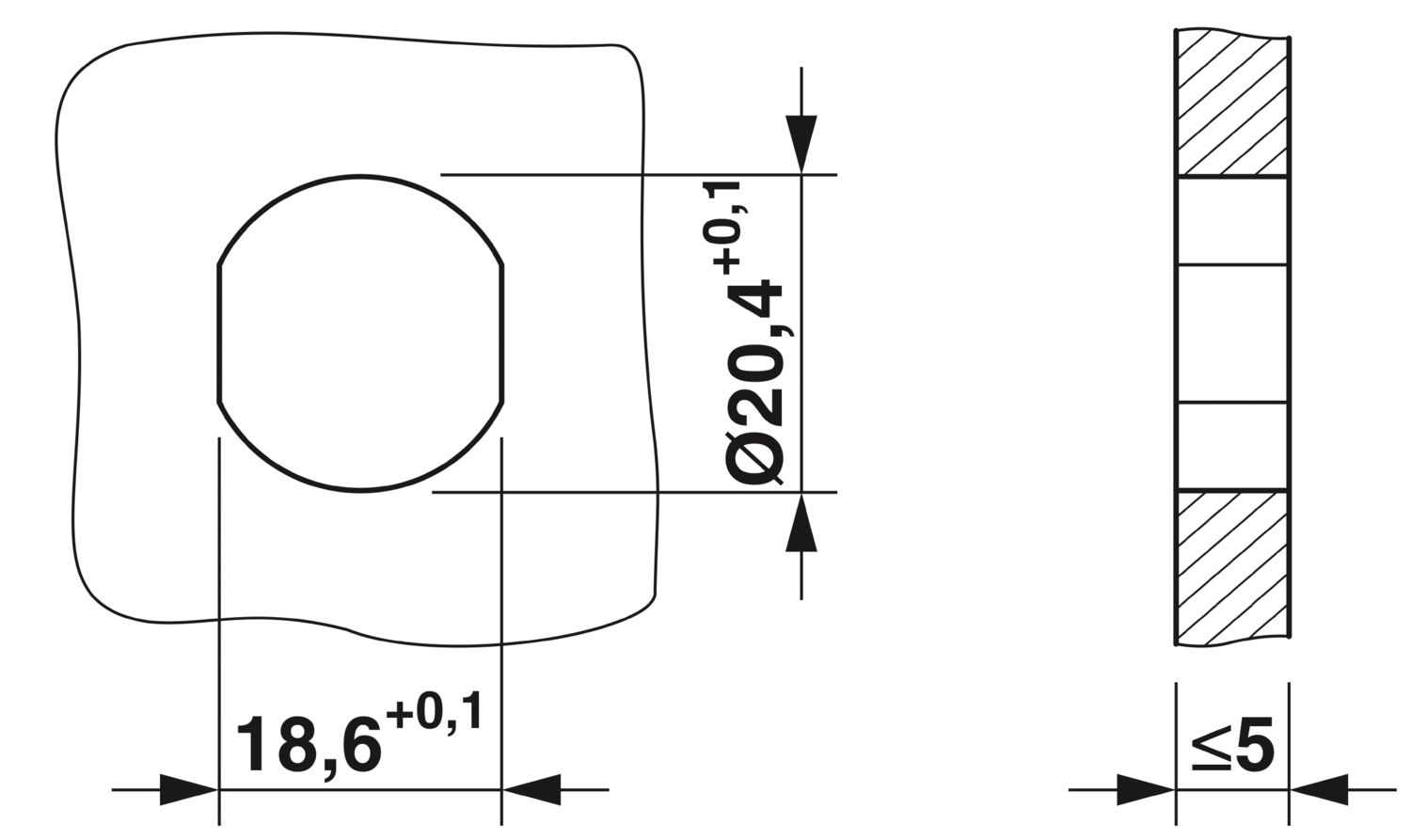

| Diámetro de taladro | 20,4 mm +0,1 mm |
| Carcasa | |
| Diámetro de la caja | 29 mm |
| Material | PA 6 (Palanca de accionamiento) |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Latón, niquelado |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A (2 A al utilizar conductores de 0,14 mm²) |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte push lock |
| Tipo de conexión del contacto | Macho |
| Sección de conexión | 0,14 mm² ... 0,75 mm² (sin puntera) |
| 0,08 mm² ... 0,5 mm² (con puntera) | |
| 0,14 mm² ... 0,75 mm² (rígido) | |
| Sección de conexión AWG | 26 ... 18 (sin puntera) |
| 28 ... 20 (con puntera) | |
| Longitud a desaislar del conductor individual | 7 mm |
| Par de apriete | 2 Nm (por el lado de montaje) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Codificación | A |
| Tipo de señal/categoría | Universal |
| Longitud pelado de conductores individuales | 7 mm |
| Condiciones ambientales | |
| Índice de protección | IP67 |
| Temperatura ambiente (servicio) (Conector macho/conector hembra) | -40 °C ... 85 °C (macho / hembra) |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
Sus ventajas
Conexión sencilla y sin herramientas con conexión Push-Lock
Asignación sencilla de los diferentes conductores con el marcado numérico y de color de la palanca de sujeción de contacto
Cómoda conexión de cables flexibles gracias a la palanca
Conexión fiable y rápida de cables eléctricos
