El borne está previsto para la utilización dentro de una estación Inline. Se utiliza para el registro de señales digitales.
IB IL 24 DI 32/HD-NPN
-
Módulo Inline
2878256
Borne de entradas digitales Inline, sin accesorios, 32 entradas, 24 V DC de conexión npn, técnica de conexión de 1 conductor
Detalles de producto
| Esquema de dimensiones |
|
| Anchura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
| Color | verde |
| Bus local Inline | |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Módulo | |
| Código de ID (dec.) | 190 |
| Código de ID (hex.) | BE |
| Código de longitud (hex.) | 02 |
| Código de longitud (dec.) | 02 |
| Canal de datos de proceso | 32 Bit |
| Área de direcciones de entrada | 4 Byte |
| Espacio de direcciones de salida | 0 Byte |
| Longitud de registro | 32 Bit |
| Demanda de datos de parámetros | 1 Byte |
| Digital: | |
| Denominación Entrada | Entradas digitales |
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Número de entradas | 32 |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 1 conductor |
| Tensión de entrada | 24 V DC (a través de maniobra de potencial) |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Corriente de entrada típica por canal | 2,8 mA |
| Tiempo de reacción típico | < 1 ms |
| Circuito de protección | Protección contra cortocircuito, protección contra sobrecarga |
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Número de canales | 32 |
| Mensajes de diagnóstico | No |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 90 mA |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 8 A |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 5 V del bus remoto de entrada / alimentación de 7,5 V (lógica de bus) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 5 V del bus remoto de salida / alimentación de 7,5 V (lógica de bus) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según DIN EN 61131-2) |
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montaje | Montaje sobre carril DIN |
Sus ventajas
32 entradas digitales, de conmutación npn

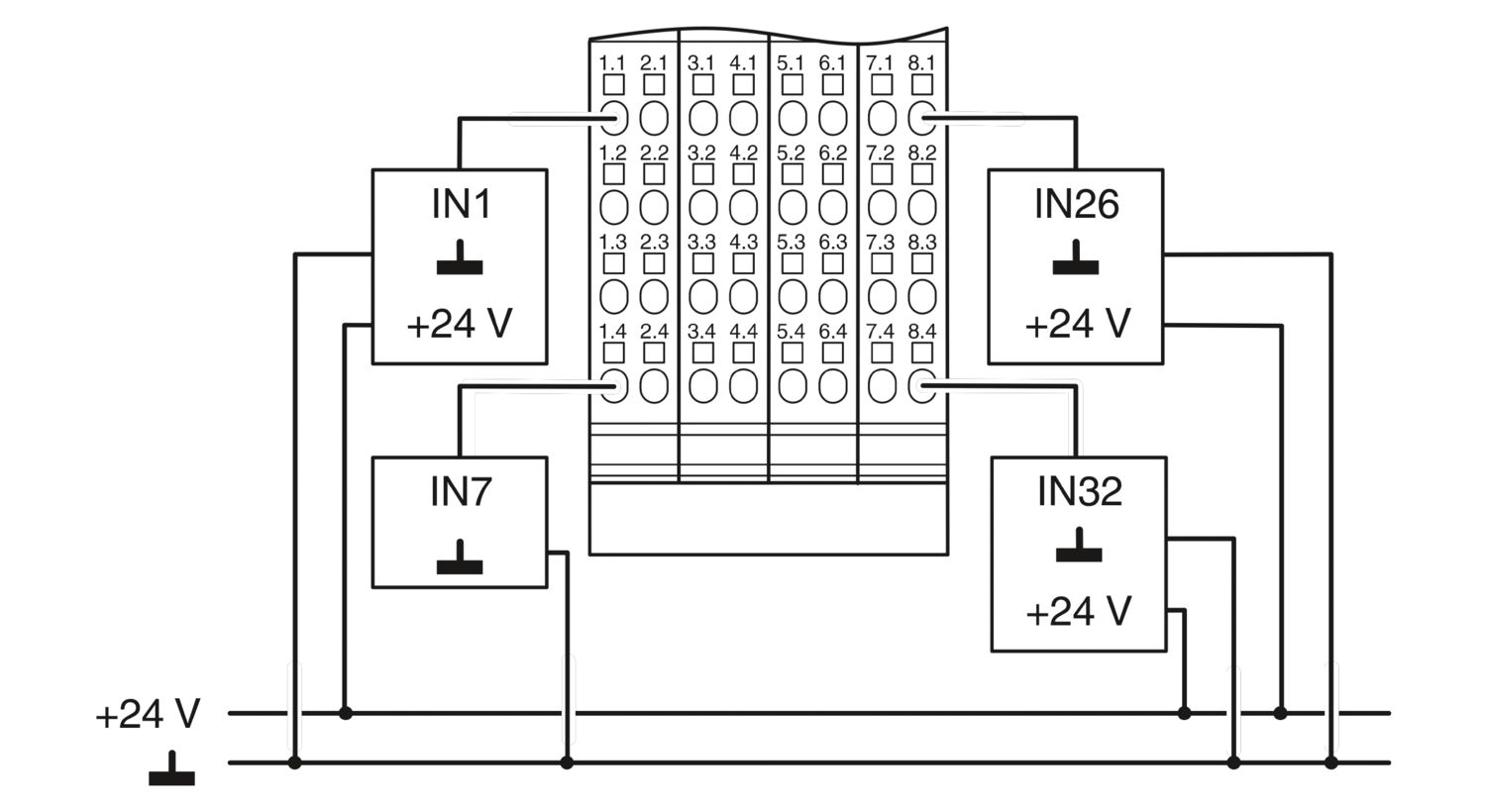

Conexión de los sensores en técnica de 1 conductor
Indicaciones de diagnóstico y estado
