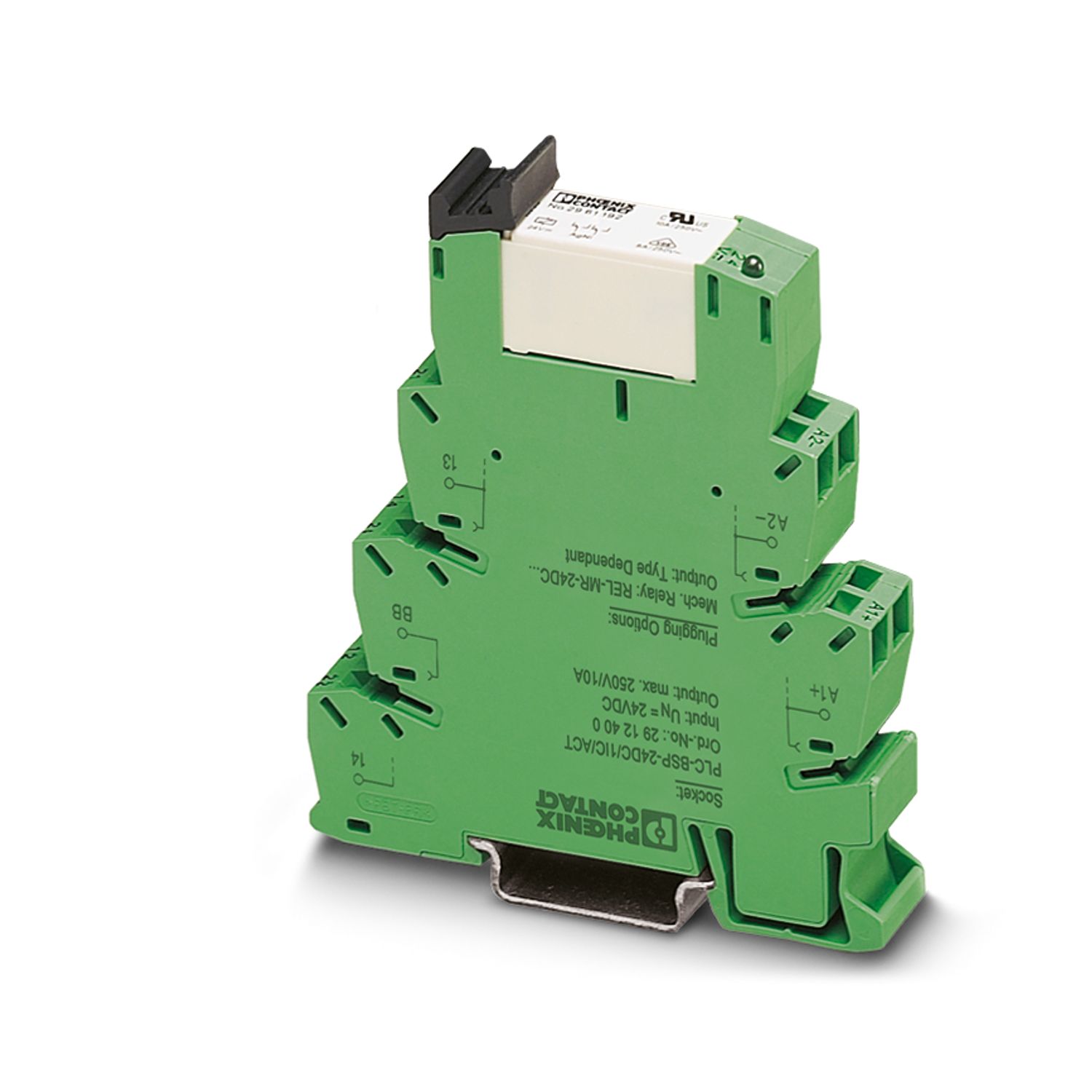

PLC-RSP- 24DC/ 1IC/ACT - Módulo de relés - 2912413

Tipo de producto	Módulo de relés
Familia de productos	PLC-INTERFACE
Aplicación	altas corrientes de cierre
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	3x 10⁷ periodicidades de cambio de estado
Propiedades de aislamiento: Normas / especificaciones
Aislamiento	Separación segura, aislamiento reforzado
Categoría de sobretensión	III
Grado de polución	2
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	19.03.2025

Potencia disipada máxima con condición nominal	0,43 W
Tensión de prueba (Devanado/contacto)	4 kV AC (50 Hz, 1 min., devanado/contacto)
Normas / especificaciones
Tensión transitoria de dimensionamiento	6 kV

Lado de excitación
Tensión nominal de entrada U_N	24 V DC
Rango de tensión de entrada	20,2 V DC ... 33,6 V DC
Comportamiento de conmutación del accionamiento	monoestable
Corriente de entrada típica a U_N	18 mA
Tiempo de reacción típico	8 ms
Tiempo típico de apertura	10 ms
Circuito de protección	Prot. contra inversión de polaridad; Diodo contra inv. de polaridad
	Diodo de libre circulación; Diodo de libre circulación
Indicación de la tensión de servicio	LED amarillo

Conmutar
Tipo de conmutación del contacto	1 contacto abierto
Tipo de contacto de conmutación	Contacto simple
Material del contacto	AgSnO
Tensión de conmutación máxima	250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...)
Tensión mínima de activación	12 V AC/DC (para 100 mA)
Corriente constante límite	6 A
Corriente constante límite		10 A (El valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.)
Corriente de conexión máxima	80 A (durante 20 ms)
Corriente de conexión máxima		130 A (pico, con carga capacitiva, 230 V AC, 24 μF)
Corriente de conmutación mínima	100 mA (con 12 V DC)
Potencia de ruptura (carga óhmica) máxima	144 W (con 24 V DC)
		58 W (con 48 V DC)
		48 W (con 60 V DC)
		50 W (con 110 V DC)
		80 W
		85 W (con 250 V DC)
		1500 VA (con 250 V AC)
Potencia de ruptura (carga óhmica) puenteado máximo	240 W (Con 24 V DC: el valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.)
Potencia de ruptura (carga óhmica) puenteado máximo		2500 VA (Con 250 V AC: el valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.)
Capacidad de ruptura	2 A (Con 24 V, DC13)
		0,2 A (Con 110 V, DC13)
		0,2 A (Con 250 V, DC13)
		6 A (Con 24 V, AC15)
		6 A (con 120 V, AC15)
		6 A (con 250 V, AC15)

Lado de excitación
Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14
Lado de contactos
Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14

Anchura	14 mm
Altura	80 mm
Profundidad	94 mm

Color	verde (RAL 6021)
Clase de inflamabilidad según UL 94	V0 (Carcasa)

Condiciones ambientales
Índice de protección (Relé)	RT II (Relé)
Índice de protección (Zócalo de relé)	IP20 (Zócalo de relé)
Temperatura ambiente (servicio)	-40 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C

Normas / especificaciones
Normas/especificaciones	IEC 60664
		EN 50178

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PLC-RSP- 24DC/ 1IC/ACT - Módulo de relés

2912413

Detalles de producto

Productos compatibles

Sus ventajas

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición para el montaje	discrecional

Código de artículo	2912413
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	02
Clave de producto	DK622A
Página del catálogo	Página 332 (C-7-2013)
GTIN	4046356050821
Peso por unidad (incluido el embalaje)	62.94 g
Peso por unidad (sin incluir el embalaje)	61.16 g
Número de tarifa arancelaria	85364199
País de origen	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %

Automatizar

Conexión

Conmutación, medición y supervisión

Rotulación, montaje e instalación

Suministro, carga y protección

PLC-RSP- 24DC/ 1IC/ACT - Módulo de relés 2912413

Detalles de producto

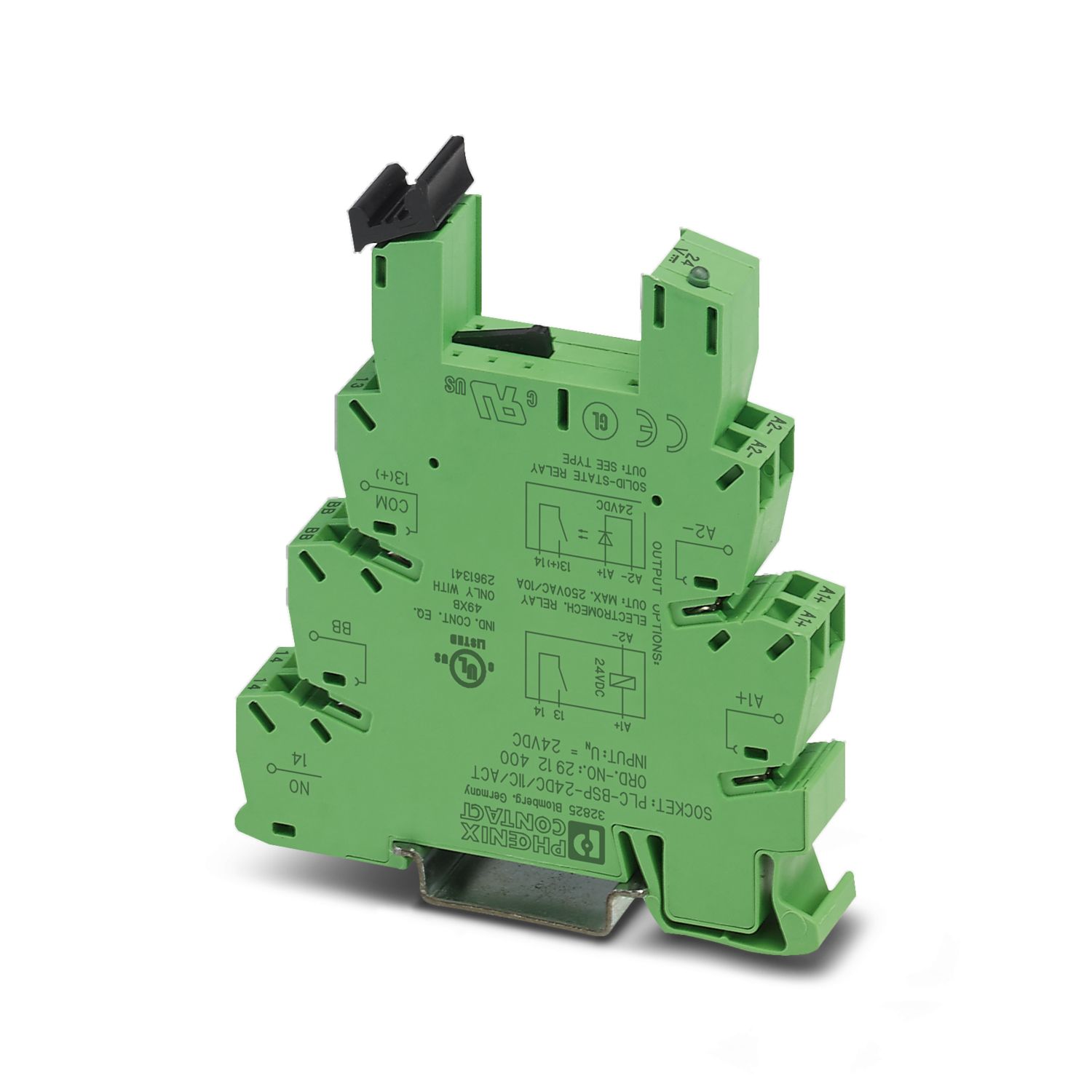

PLC-BSP- 24DC/ 1IC/ACT - Zócalo de relé 2912400
