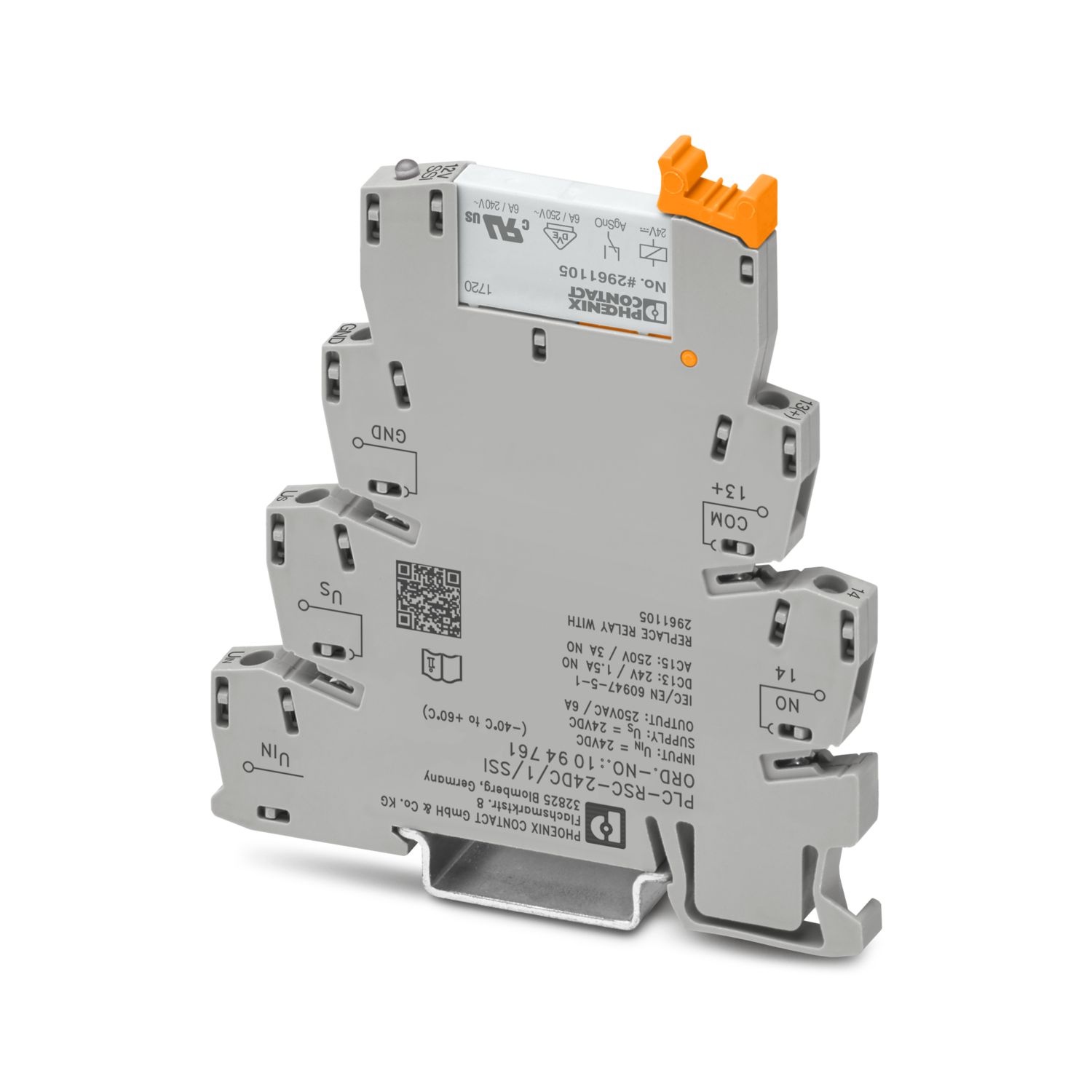

PLC-RSC-24DC/1/SSI - Módulo de relés - 1094761

Detalles de producto

Datos técnicos

Propiedades del artículo

Tipo de producto	Módulo de relés
Familia de productos	PLC-INTERFACE
Aplicación	fuentes de señales débiles
Modo operativo	Tiempo de trabajo 100 %
Vida útil mecánica	2x 10⁷ periodicidades de cambio de estado
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	21.03.2025

Propiedades eléctricas

Potencia disipada máxima con condición nominal	0,22 W
Propiedades de aislamiento: Bobina/contacto
Tensión de aislamiento de dimensionamiento	250 V
Resistencia a la tensión transitoria nominal	6 kV
Categoría de sobretensiones	III
Grado de polución	3
Alimentación
Tensión nominal de alimentación	24 V DC (Us)
Margen de tensión referente a U_S	0,8 ... 1,2
Corriente de entrada	9 mA

Datos de entrada

Lado de excitación
Tensión nominal de entrada U_N	24 V DC
Rango de tensión de entrada	19,2 V DC ... 28,8 V DC (20 °C)
Tensión nominal (Relé electromecánico acoplado)	24 V DC
Comportamiento de conmutación del accionamiento	monoestable
Accionamiento (polaridad)	polarizado
Corriente de entrada típica a U_N	1 mA
Tiempo de reacción típico	5 ms
Tiempo típico de apertura	7 ms
Circuito de protección	Prot. contra inversión de polaridad
	Prot. contra sobretensiones
Indicación de la tensión de servicio	LED amarillo

Datos de salida

Conmutar
Tipo de conmutación del contacto	1 contacto abierto
Tipo de contacto de conmutación	Contacto simple
Tipo de conexión del contacto	Contacto de potencia
Material del contacto	AgSnO
Tensión de conmutación máxima	250 V AC/DC
Tensión mínima de activación	12 V AC/DC
Corriente continua límite	6 A
Corriente de conexión máxima	10 A (4 s)
Corriente de conmutación mínima	10 mA
Corriente de cortocircuito	200 A (corriente de cortocircuito condicionada)
Potencia de ruptura (carga óhmica) máxima	140 W (con 24 V DC)
		20 W (con 48 V DC)
		18 W (con 60 V DC)
		23 W (con 110 V DC)
		40 W (con 220 V DC)
		1500 VA (con 250 V AC)
Potencia de ruptura mínima	120 mW
Fusible de salida	4 A gL/gG NEOZED

Datos de conexión

Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Puntera individual)
	2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG	26 ... 14
Par de apriete	0,45 Nm ... 0,55 Nm (Por lo general, estas bornas requieren un apoyo al conectar los conductores (sujetar con una mano, apoyar en la carcasa))

Dimensiones

Anchura	6,2 mm
Altura	80 mm
Profundidad	94 mm

Datos del material

Color	gris (RAL 7042)

Condiciones medioambientales y de vida útil

Condiciones ambientales
Índice de protección (Zócalo de relé)	IP20 (Zócalo de relé)
Índice de protección (Lugar de montaje)	≥ IP54 (Lugar de montaje)
Temperatura ambiente (servicio)	-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-40 °C ... 85 °C
Altitud	≤ 2000 m

Homologaciones

CE
Certificado	Conformidad CE
UKCA
Certificado	De conformidad con UKCA
Homologación para la construcción naval
Certificado	TAE0000196
Prueba de gases nocivos
Marcado	ISA-S71.04. G3 Harsh Group
Marcado		EN 60068-2-60
Datos para construcción naval
Temperature	D
Humidity	A
Vibración	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Datos CEM

Compatibilidad electromagnética	Conformidad con la directiva CEM
Directiva de baja tensión	De conformidad con la directiva NS

Normas y especificaciones

Normas/especificaciones	IEC 60947-5-1

Montaje

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición de montaje	discrecional

Datos comerciales

Código de artículo	1094761
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	10 Unidades
Clave de venta	02
Clave de producto	DK6226
GTIN	4055626918938
Peso por unidad (incluido el embalaje)	36.545 g
Peso por unidad (sin incluir el embalaje)	32.12 g
Número de tarifa arancelaria	85364190
País de origen	DE

Clasificaciones

Homologaciones

Environmental product compliance

ECLASS-13.0	27371601
ECLASS-15.0	27371601

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	064a78f5-b2cd-4f71-a0bd-c24ac9148f88
