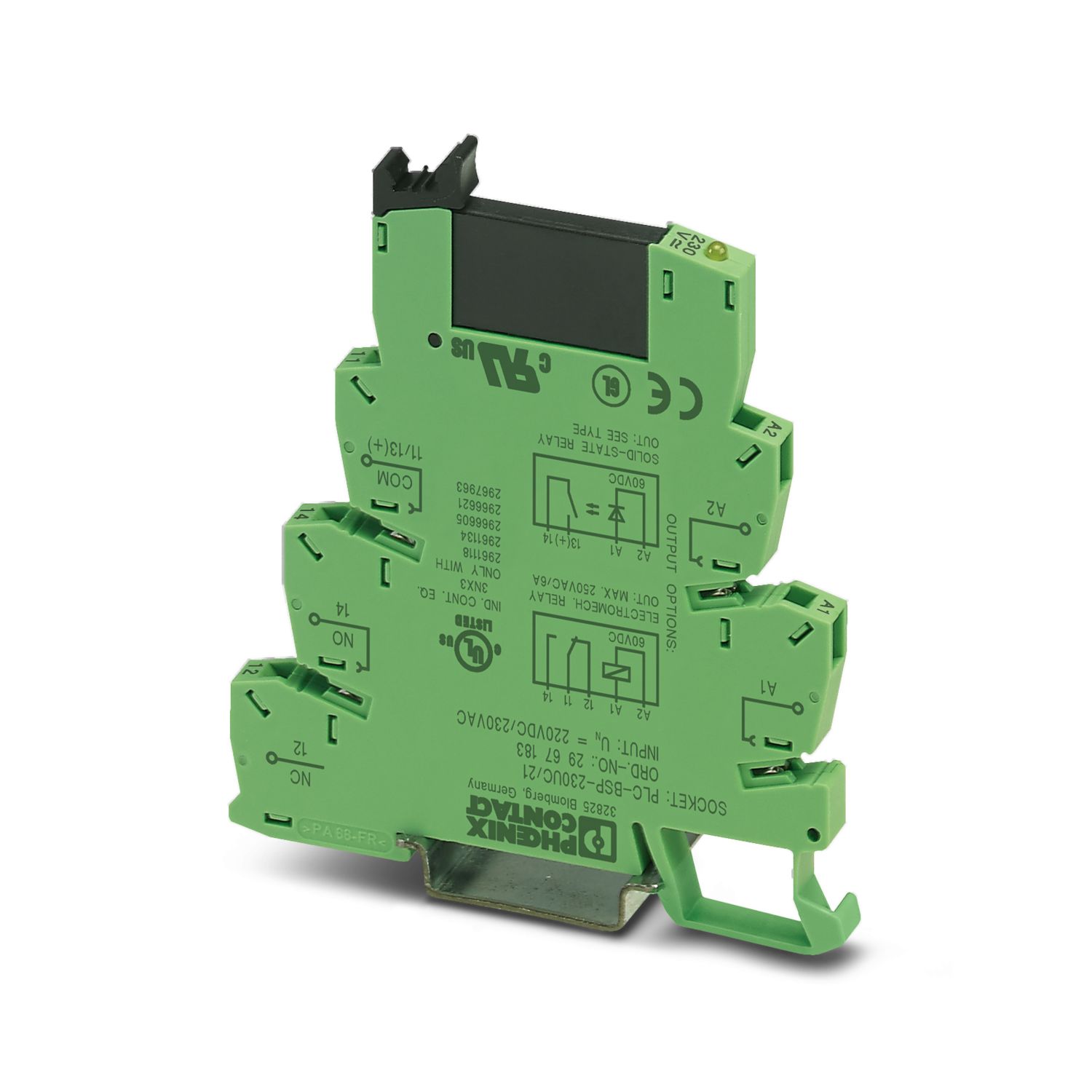

PLC-OSP-230UC/ 24DC/ 2 - Módulo de relé de estado sólido

2967497

PLC-INTERFACE, compuesto de borne de base PLC-BSP.../21 con conexión por resorte y relé de estado sólido en miniatura enchufable, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, entrada: 230 V AC/ 220 V DC, salida: 3-33 V DC/ 3 A

Tipo de producto	Módulo de relés de estado sólido
Familia de productos	PLC-INTERFACE
Aplicación	Universal
Modo operativo	Tiempo de trabajo 100 %
Propiedades de aislamiento: Normas / especificaciones
Aislamiento	Aislamiento básico
Categoría de sobretensión	III
Grado de polución	2
Estado de mantenimiento de datos
Fecha del último mantenimiento de los datos	03.07.2025

Potencia disipada máxima con condición nominal	0,81 W
Tensión de prueba (Entrada/salida)	2,5 kV (50 Hz, 1 min., entrada/salida)

Tensión nominal de entrada U_N	230 V AC
	220 V DC
Margen de tensión de entrada referido a U_N	0,9 ... 1,1
Rango de tensión de entrada	207 V AC ... 253 V AC
	198 V DC ... 242 V DC
Umbral de conmutación Señal "0" referido a U_N	≤ 0,3
Umbral de conmutación Señal "1" referido a U_N	≥ 0,9
Corriente de entrada típica a U_N	3,5 mA
Tiempo de conexión típico	4 ms (Con U_N)
Tiempo de desconexión típico	7 ms (Con U_N)
Indicación de la tensión de servicio	LED amarillo
Circuito de protección	Puente rectificador; Puente rectificador
Frecuencia de transmisión	10 Hz

Tipo de conmutación del contacto	1 contacto abierto
Tipo de salida digital	electrónico
Gama de tensión de salida	3 V DC ... 33 V DC
Corriente continua límite	3 A (ver curva derating)
Corriente de conexión máxima	15 A (10 ms)
Caída de tensión con corriente constante límite máxima	≤ 200 mV
Circuito de salida	2 conductores sin masa
Circuito de protección	Prot. contra inversión de polaridad; Diodo contra inv. de polaridad
	Prot. contra sobretensiones

Lado de entrada
Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14
Lado de salida
Tipo de conexión	Conexión por resorte
Longitud de pelado	8 mm
Sección de conductor rígido	0,14 mm² ... 2,5 mm²
Sección de conductor flexible	0,14 mm² ... 2,5 mm²
Sección de conductor AWG	26 ... 14

Anchura	6,2 mm
Altura	80 mm
Profundidad	94 mm

Color	verde (RAL 6021)
Clase de inflamabilidad según UL 94	V0 (Carcasa)

Condiciones ambientales
Temperatura ambiente (servicio)	-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)	-25 °C ... 70 °C

Normas / especificaciones
Normas/especificaciones	IEC 60664
	EN 50178

Tipo de montaje	Montaje sobre carril DIN
Indicaciones de montaje	Alineables sin separación
Posición de montaje	discrecional

Código de artículo	2967497
Unidad de embalaje	10 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	05
Clave de producto	DK6223
GTIN	4017918165901
Peso por unidad (incluido el embalaje)	31.74 g
Peso por unidad (sin incluir el embalaje)	29.9 g
Número de tarifa arancelaria	85364999
País de origen	DE

Productos compatibles

Accesorios

Sus ventajas

Construcción estrecha

Conexión eficiente al cableado de sistema mediante adaptador V8

Relés de estado sólido estancos RT-III

Alta potencia de conmutación

Interruptor a tensión nula en la salida de AC

Puentes enchufables funcionales

Circuito de entrada integrado

PHOENIX CONTACT S.A de C.V.

Lago Alberto No. 319 - Piso 9, Colonia Granada, Alcaldía Miguel Hidalgo, México, Ciudad de México, C.P. 11520

Realice una pregunta +52/55/1101-1380 ventas@phoenixcontact.com.mx

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Ninguna sustancia con una fracción de masa superior a 0,1 %
