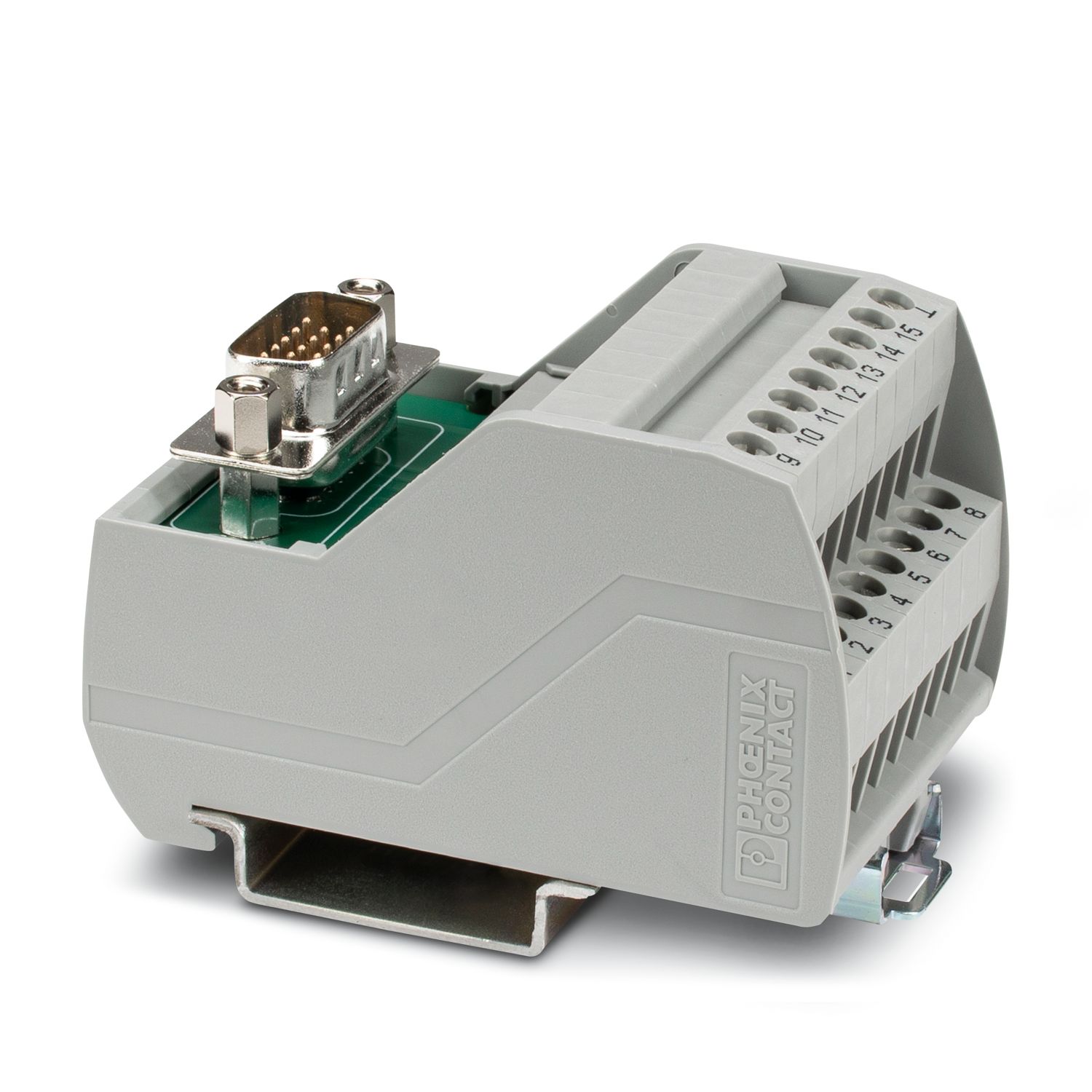

VIP-2/SC/HD15SUB/M - Módulo de transferencia de señales

2322326

Módulo VARIOFACE, con conexión por tornillo y conector macho en miniatura D-SUB de alta densidad, para el montaje sobre carriles simétricos NS 35, número de polos: 15, anchura: 57 mm

Detalles de producto

Tipo de producto	Módulo de transmisión
Familia de productos	VARIOFACE Professional
Número de polos	15

Tensión nominal U_N	25 V AC
	60 V DC
Capacidad máx. de corriente por derivación	1 A

Conexión 1 (nivel del sistema de control)
Tipo de conexión	Conec. macho D-SUB High Density
Rosca de tornillo	UNC 4-40
Número de conexiones	1
Número de polos	15
Conexión 2 (nivel de campo)
Conexión según norma	IEC / EN
Tipo de conexión	Conexión por tornillo
Longitud de pelado	8 mm
Rosca de tornillo	M3
Número de polos	16
Sección de conductor rígido	0,2 mm² ... 4 mm²
Sección de conductor flexible	0,2 mm² ... 2,5 mm²
Sección de conductor AWG	24 ... 12
Par de apriete	0,5 Nm ... 0,6 Nm

Indicación de estado	no
Indicación de estado disponible	no

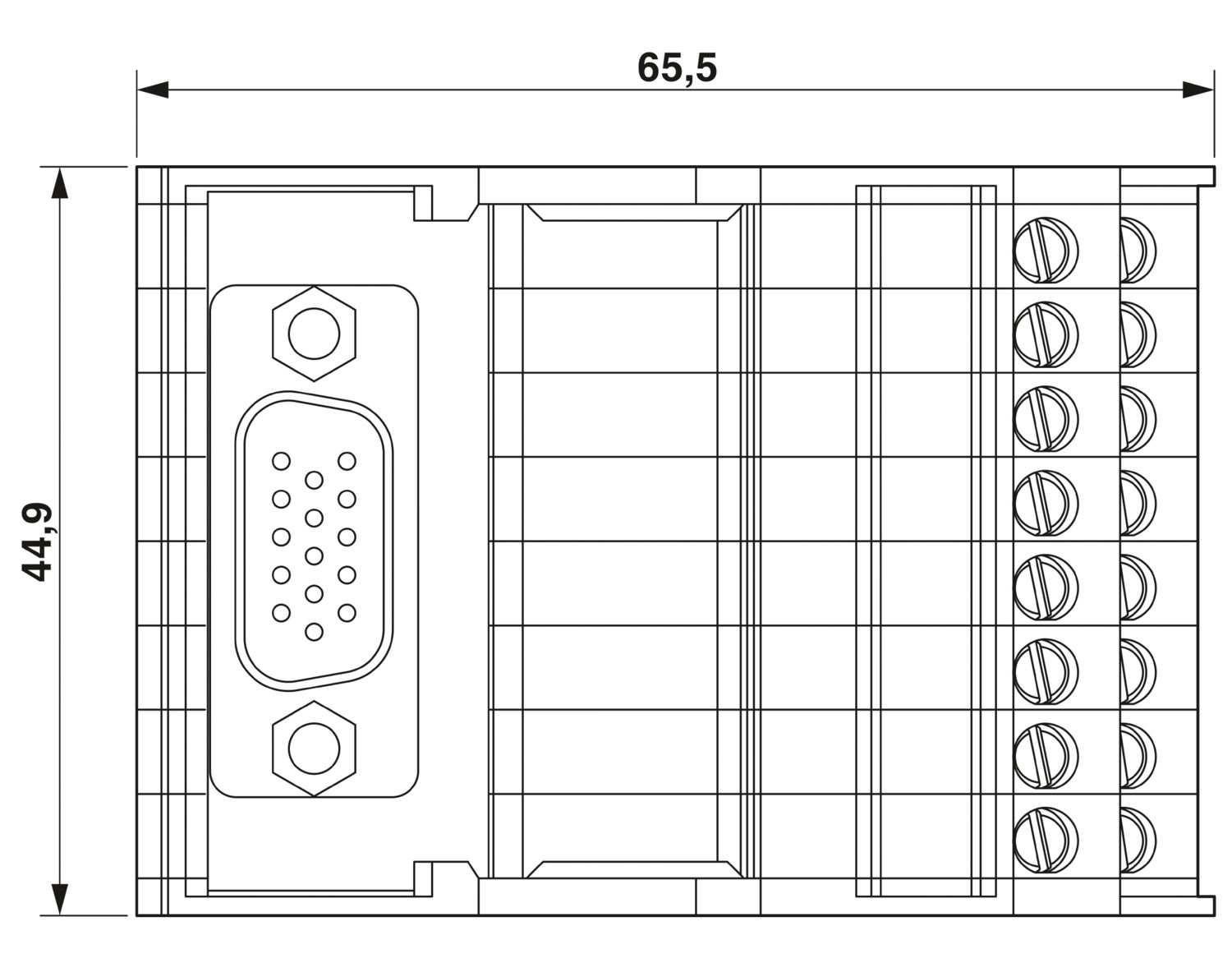

Dimensiones del artículo
Anchura	44,9 mm
Altura	65,5 mm
Profundidad	45,1 mm

Color	gris (RAL 7042)
Tipo de material aislante Carcasa	Poliamida PA sin reforzar

Condiciones ambientales
Temperatura ambiente (servicio)	-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)	-20 °C ... 70 °C

Normas/especificaciones	EN 50178

Tipo de montaje	Montaje sobre carril DIN
Posición para el montaje	discrecional

Observación referente al funcionamiento	Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

Datos comerciales

Código de artículo	2322326
Unidad de embalaje	1 Unidades
Cantidad mínima de pedido	1 Unidades
Clave de venta	02
Clave de producto	DK2112
GTIN	4046356451253
Peso por unidad (incluido el embalaje)	87.1 g
Peso por unidad (sin incluir el embalaje)	76.7 g
Número de tarifa arancelaria	85369010
País de origen	US

Clasificaciones

Homologaciones

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	125 V	1 A	30 - 12

Approval Specification Data
	Tensión nominal U_N	Corriente nominal I_N	Sección AWG	Sección mm²
	125 V	1 A	30 - 12

Environmental product compliance

Sus ventajas

Conexión por tornillo

Conexión 1:1

PHOENIX CONTACT S.A de C.V.

Lago Alberto No. 319 - Piso 9, Colonia Granada, Alcaldía Miguel Hidalgo, México, Ciudad de México, C.P. 11520

Realice una pregunta +52/55/1101-1380 ventas@phoenixcontact.com.mx

EU RoHS
Cumple los requisitos de la Directiva RoHS	Sí
excepciones, si fueran conocida	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Encontrará una tabla de declaración RoHS de China relativa al artículo en la zona de descargas del artículo correspondiente, en el apartado "Declaración del fabricante". No se emite ninguna tabla de declaración RoHS de China ni se requiere en ninguno de los artículos con EFUP-E.
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)	Lead (n.º CAS: 7439-92-1)
SCIP	c1801bae-8729-4b24-8d79-58aa34c03364
