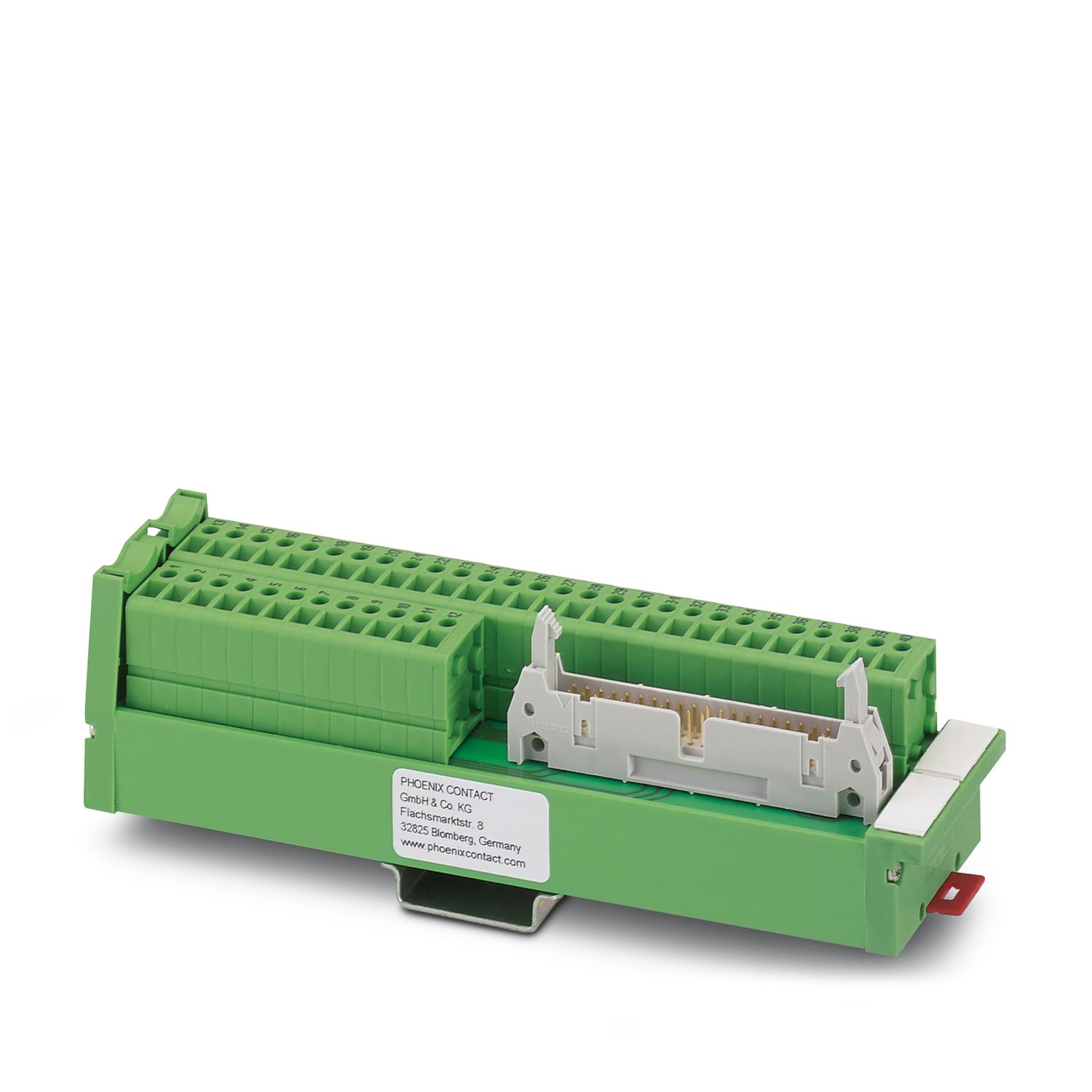

UM 45-FLK40/FRONT/Q - Módulo de transferencia de señales
2959544
VARIOFACE SLIM-LINE, con conexión por tornillo y conector enchufable de cable plano, para el montaje transversal sobre NS 35/7,5, número de polos 40
Detalles de producto
Tipo de producto
Módulo de transmisión
Familia de productos
VARIOFACE
Número de polos
40
Propiedades de aislamiento: Líneas de fuga y espacios de aire
Aislamiento
Aislamiento funcional
Categoría de sobretensión
II
Grado de polución
2
Tensión de servicio (AC)
≤ 30 V AC
Tensión de servicio (DC)
≤ 60 V DC
Corriente (por ramal)
≤ 1 A
Líneas de fuga y espacios de aire
Tensión de aislamiento de dimensionamiento
63 V
Tensión transitoria de dimensionamiento
0,6 kV (1,2 / 50 μs)
Conexión 1 (nivel del sistema de control)
Conexión según norma
IEC 60603-13
Tipo de conexión
Espadín IDC/FLK
Número de conexiones
1
Número de polos
40
Ciclos de enchufe
> 50
Paso
2,54 mm
Conexión 2 (nivel de campo)
Tipo de conexión
Conexión por tornillo
Longitud de pelado
9 mm
Rosca de tornillo
M3
Número de polos
40
Sección de conductor rígido
0,2 mm² ... 2,5 mm²
Sección de cable rígida (2 cables con la misma sección)
0,2 mm² ... 0,75 mm²
Sección de conductor flexible
0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Puntera sin collar aislante)
0,25 mm² ... 1,5 mm² (Puntera con manguito de plástico)
Sección de cable flexible (2 cables con la misma sección)
0,2 mm² ... 0,75 mm²
0,25 mm² ... 0,34 mm² (Puntera sin collar aislante)
Sección de conductor AWG
24 ... 14
Par de apriete
0,4 Nm ... 0,5 Nm
Paso
5 mm
Indicación de estado disponible
no
Dimensiones del artículo
Anchura
45 mm
Altura
160,8 mm
Profundidad
50,18 mm
Color
verde (RAL 6021)
Tipo de material aislante Carcasa
PVC
Condiciones ambientales
Índice de protección (Módulo)
IP00
Índice de protección (Lugar de montaje)
≥ IP54
Temperatura ambiente (servicio)
-10 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)
-20 °C ... 70 °C
Altitud
≤ 2000 m
Líneas de fuga y espacios de aire
Normas/especificaciones
EN IEC 60664-1
Tipo de montaje
Montaje sobre carril DIN
Posición para el montaje
discrecional
Observación referente al funcionamiento
Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.
Código de artículo
2959544
Unidad de embalaje
1 Unidades
Cantidad mínima de pedido
1 Unidades
Clave de venta
02
Clave de producto
DK21A1
GTIN
4017918086190
Peso por unidad (incluido el embalaje)
261.3 g
Peso por unidad (sin incluir el embalaje)
215.05 g
Número de tarifa arancelaria
85369099
País de origen
DE
ECLASS
ECLASS-13.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
EU RoHS
Cumple los requisitos de la Directiva RoHS
Sí
(Ninguna excepción)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Ninguna sustancia peligrosa por encima de los valores límite
EU REACH SVHC
Indicación acerca de la sustancia candidata según REACH (n.º CAS)
Ninguna sustancia con una fracción de masa superior a 0,1 %
