HC-M-HS 200/40-MOD-BU
-
Módulo de insertos de contactos
1637171

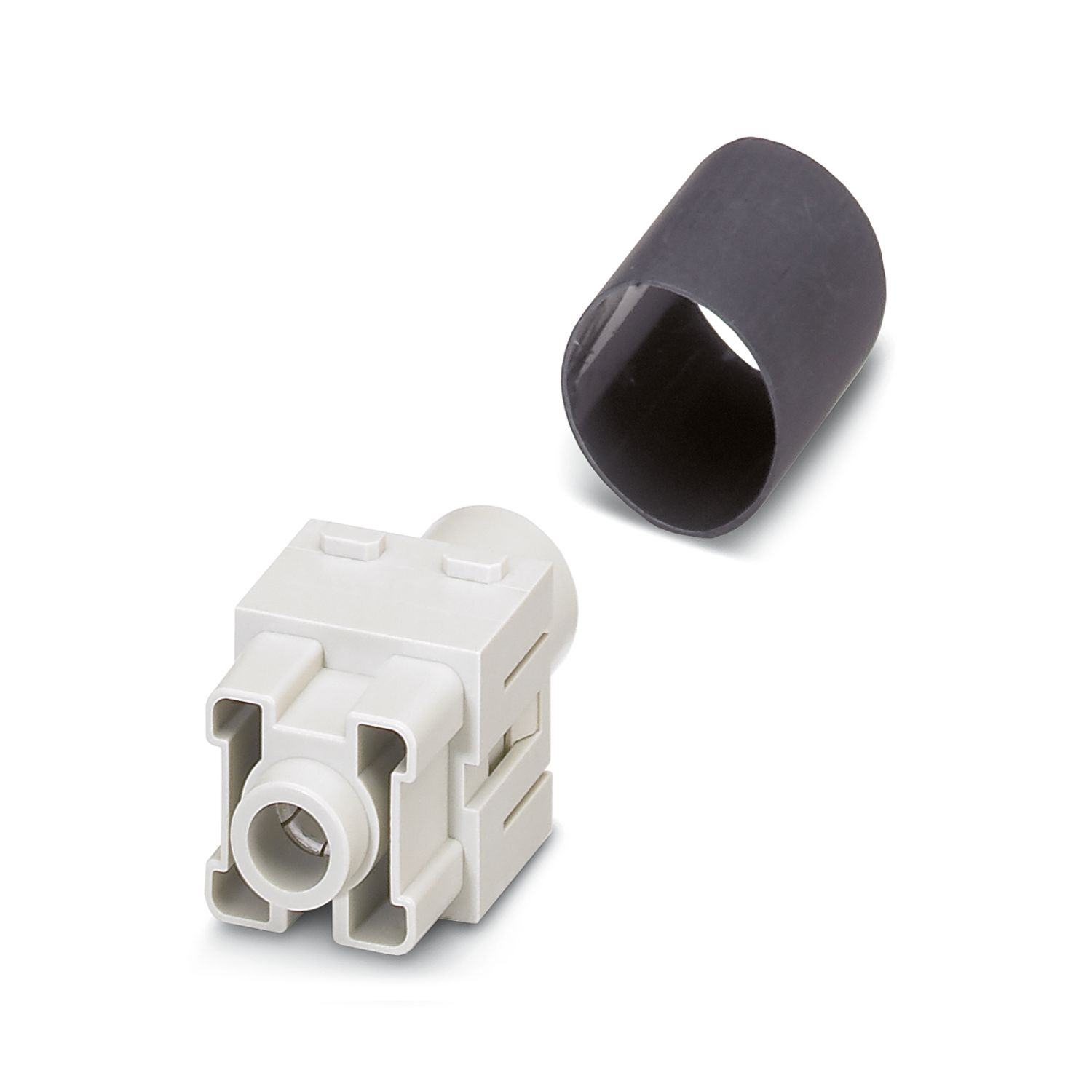

Módulo de insertos de contactos HEAVYCON, hembra, 1 polo, para conexión por tornillo axial, 200 A, 25 mm2 ... 40 mm2
Detalles de producto
| Generalidades | Para carcasa HC-B6 hasta B48 (altura de carcasa mín. 72 mm), para carcasa HC-ADVANCE B6 hasta B24, montura de sujeción articulada HC-M-MHR... requerida, conexión axial para llave Allen de 5 mm |
| Indicaciones de montaje | - Utilizar únicamente conductores flexibles, - Conexión de los conductores con llave Allen de 5 mm, - Altura de carcasa h ≥ 72 mm, - Los conectores deben accionarse sólo sin carga/tensión. |
| Indicación sobre técnica de conexión axial: Sólo para conductores flexibles. Las secciones de conductor indicadas se refieren a la sección geométrica del cable empleado. Debe comprobarse antes de su empleo la utilización de cables cuya sección geométrica difiera considerablemente de la sección nominal del cable. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5 Las construcciones de líneas que difieran (p. ej.: cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje es necesario asegurarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Deben deslizarse los conductores en la cámara de contacto hasta el tope (hasta que el aislamiento haga tope con el contacto). Sujetar el conductor en posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los finales de conductor ya utilizados. Sólo se permite reapretar el tornillo de conexión una vez para evitar que se rompan las trenzas. Para evitar daños en el contacto, es preciso apoyar el conductor / el cable mecánicamente a una distancia adecuada del punto de conexión (p. ej., cuando se utiliza en un corte de chapa). Las indicaciones sobre el modelo correcto están en DIN VDE 0100-520:2003-06. El módulo no puede montarse al mismo tiempo con la tapa protectora HC-B..-TMB-SD-IP65 y HC-B..-TMS-SD-IP65. |
|
| Hexágono interior | SW 5 |
| Tipo de producto | Inserto de contactos modular |
| Serie | HC-M-HS |
| Aplicación | Potencia |
| Número de polos | 1 |
| Cara de enchufe | 1 |
| Cantidad de los puestos de módulo | 2 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo axial |
| Conexión de conductores | |
| Sección de conexión | 25 mm² ... 40 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
| Sección de conexión AWG | 3 ... 2 |
| Par de apriete | 8 Nm (25 mm² ... 35 mm²) |
| 9 Nm (40 mm²) | |
| Longitud a desaislar del conductor individual | 16 mm |

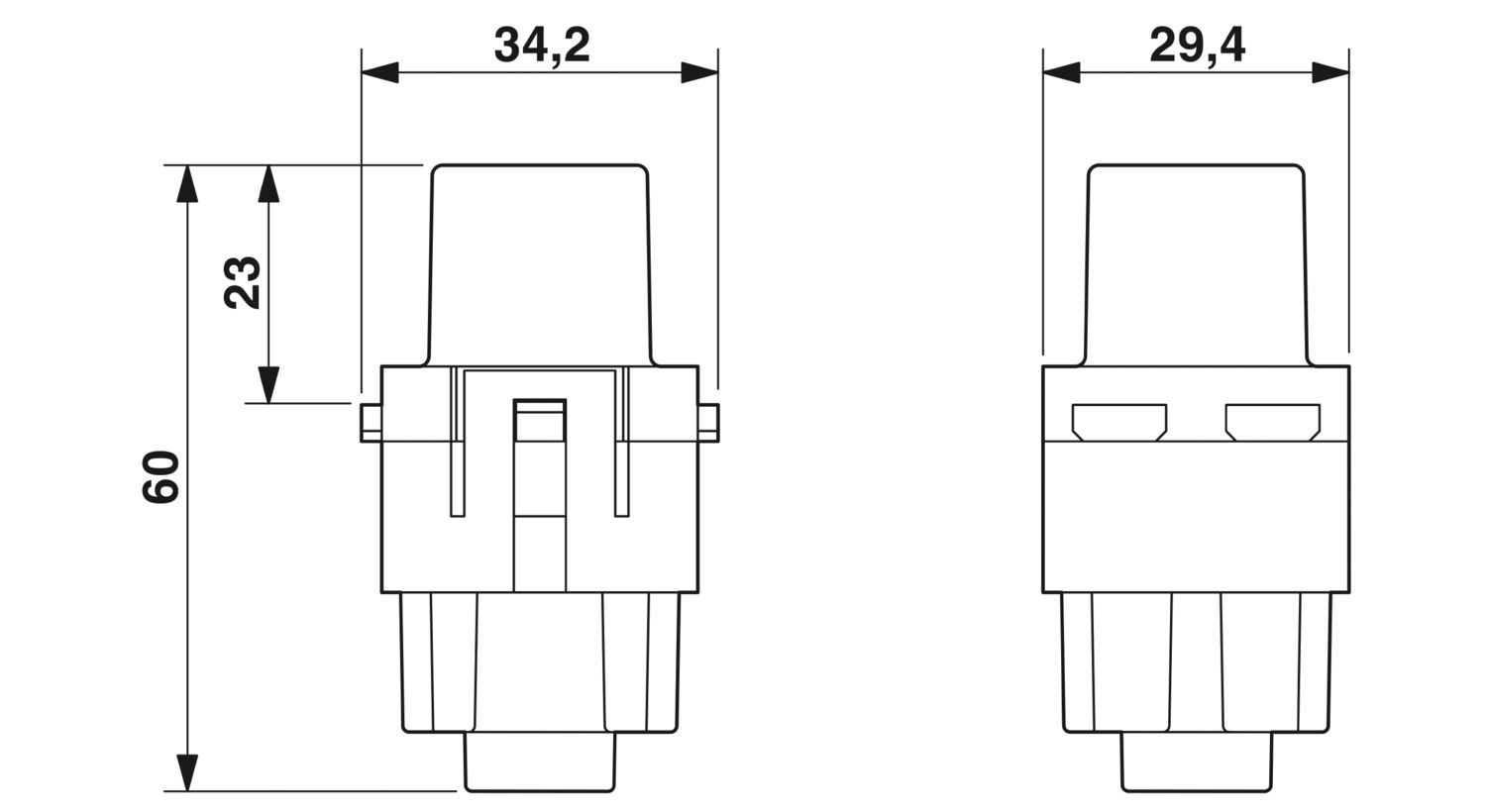

| Esquema de dimensiones |
|
| Anchura | 34,2 mm |
| Altura | 60 mm |
| Longitud | 29,4 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 72 mm |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento | 8 kV |
| Corriente asignada | 200 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
