HC-M-02-HS-70/22-MOD-ST
-
Módulo de insertos de contactos
1585728

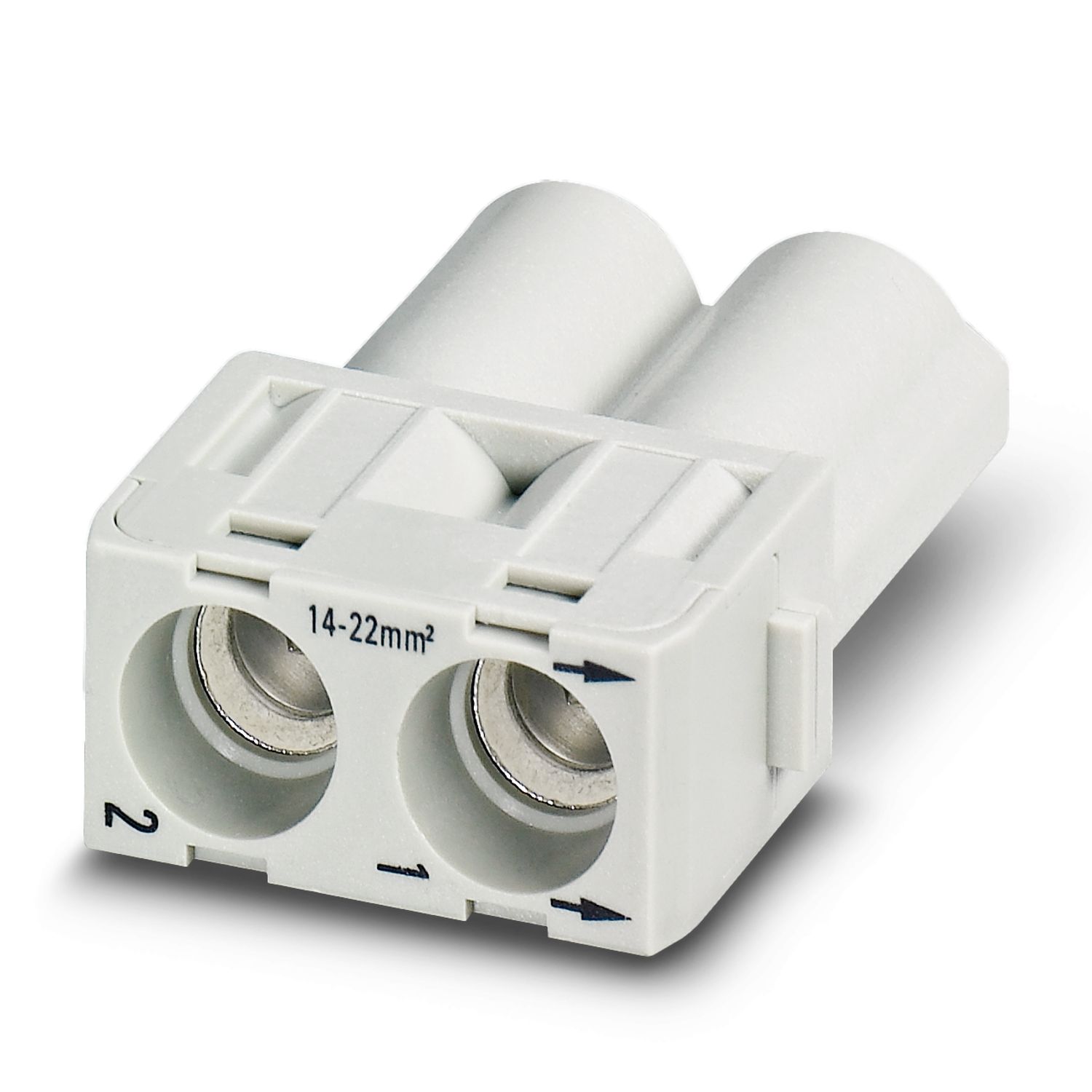

Módulo de insertos de contactos HEAVYCON, macho, 2 polos hasta 70 A, conexión por tornillo axial
Detalles de producto
| Generalidades | Para cajas HEAVYCON HC-B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, conexión axial para llave Allen de 2,5 mm |
| Indicaciones de montaje | Para la conexión axial ha de utilizarse una llave Allen de 2,5 mm. Solo para conductores flexibles. Para alturas de carcasa h ≥ 52 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Nota sobre tecnología de conexión axial: Solamente para hilos flexibles. Las secciones del cable especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes de su uso. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de cables que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. Las conexiones no utilizadas deben apretarse con un par de apriete máximo. |
|

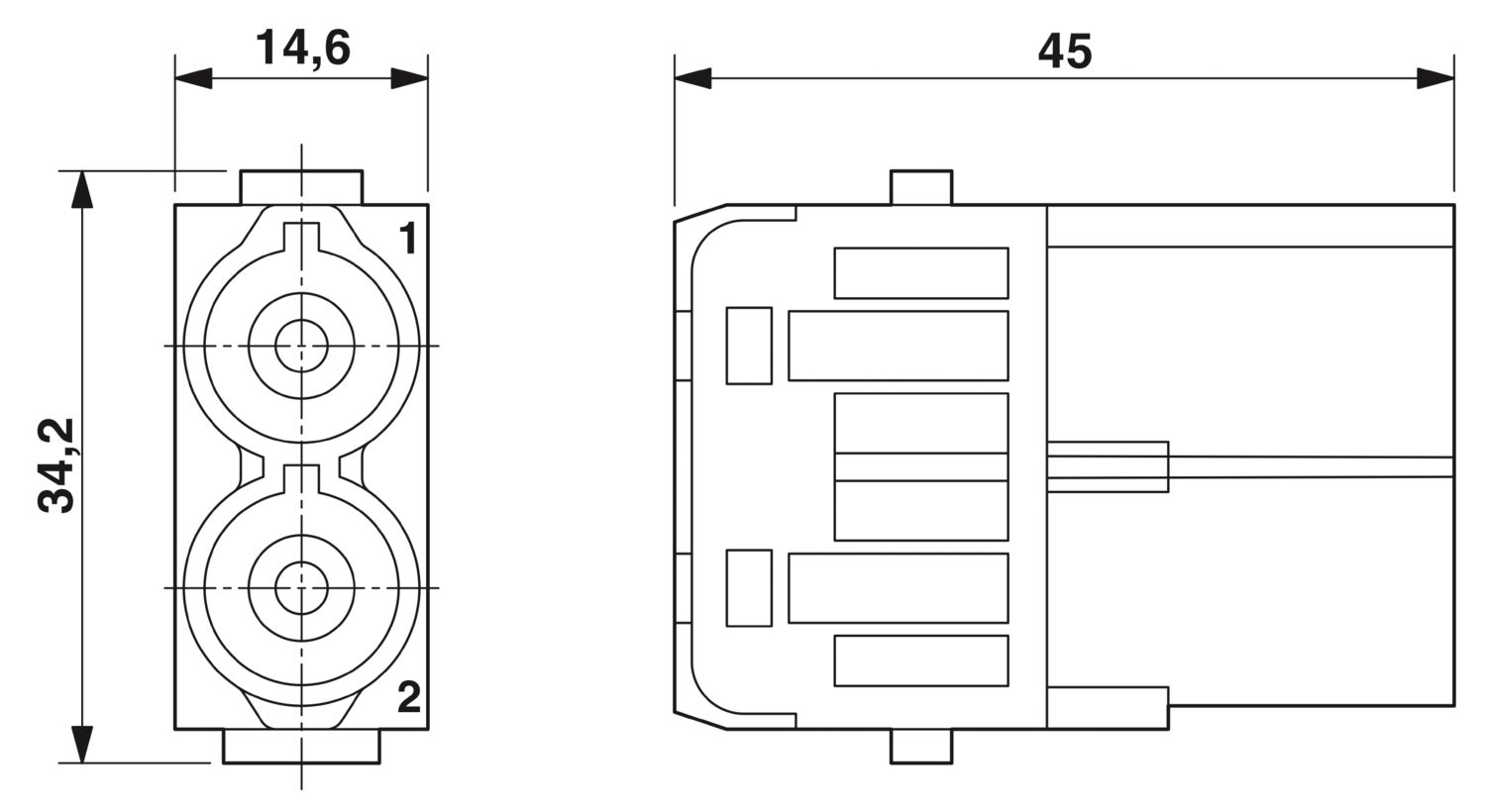

| Hexágono interior | SW2,5 |
| Tipo de producto | Inserto de contactos modular |
| Serie | HC-M-02 |
| Aplicación | Potencia |
| Número de polos | 2 |
| Cara de enchufe | 2 |
| Numeración de contacto | 1 - 2 |
| Cantidad de los puestos de módulo | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo axial |
| Conexión de conductores | |
| Sección de conexión | 14 mm² ... 22 mm² |
| Sección de conexión AWG | 6 ... 4 |
| Par de apriete | 4 Nm (para 14 mm² ... 16 mm²) |
| 5 Nm (22 mm²) | |
| Longitud a desaislar del conductor individual | 11 mm +1 mm (14 mm² ... 16 mm²) |
| 12,5 mm +1 mm (para 22 mm²) | |
| Esquema de dimensiones |
|
| Anchura | 34,2 mm |
| Altura | 45 mm |
| Longitud | 14,6 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 72 mm |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento | 8 kV |
| Corriente asignada | 70 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
Productos compatibles
Sus ventajas
El módulo macho cuenta con protección contra roces
