HC-BB46-I-PT-F
-
Inserto de contactos
1014423

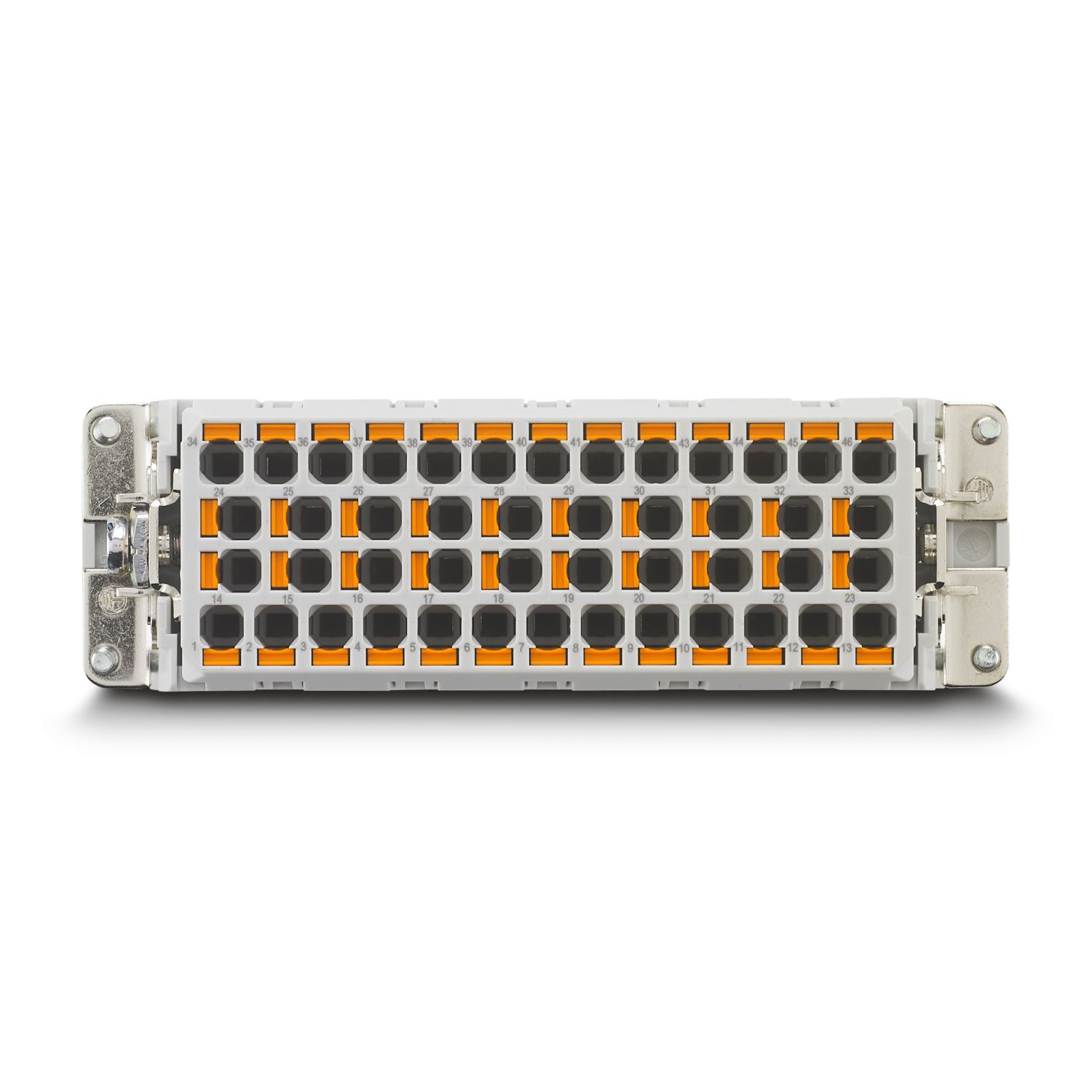

Inserto de contactos, número de polos: 46+PE, tamaño: B24, contactos de potencia: 46, contactos de mando: 0, número de conexiones por polo: 1, Hembra, Conexión push-in, 500 V, 16 A, 0,5 mm2 ... 2,5 mm2, aplicación: Potencia
Detalles de producto
| Generalidades | para conductores flexibles con y sin puntera |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Generalidades | Los conductores flexibles se pueden emplear sin puntera siempre que cumplan la norma IEC 60228 clase 1 ... 5. Los hilos trenzados individuales deben tener un diámetro mín. de 0,17 mm. |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-BB |
| Aplicación | Potencia |
| Construcción | B24 |
| Número de polos | 46 |
| Cara de enchufe | 46+PE |
| Numeración de contacto | 1 - 46 |
| Número de conexiones por polo | 1 |
| Número de contactos de potencia | 46 |
| Número de contactos de mando | 0 |
| Tipo de material del contacto | mecanizado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |
|
| Anchura | 34 mm |
| Altura | 39,7 mm |
| Longitud | 110 mm |
| Distancia entre taladros horizontal | 104 mm |
| Distancia entre taladros vertical | 27 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 72 mm |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión push-in |
| Número de conexiones por polo | 1 |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 2,5 mm² |
| Sección de conexión AWG | 20 ... 14 |
| Par de apriete | 0,8 Nm ... 1,2 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| Longitud a desaislar del conductor individual | 10 mm |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A (Contactos de potencia) |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Normas / especificaciones | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Comprobación | |
| Normas/disposiciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Sus ventajas
Instalación sencilla sin herramientas, incluso en estado montado, con la tecnología de conexión push-in
El tiempo de instalación más breve en comparación con otras tecnologías de conexión
Cableado rápido y sin esfuerzo, en particular en lugares estrechos
Posibilidad de cableado automatizado con robot
Cableado y manejo seguros mediante actuador de distinto color
Resistente a vibraciones y golpes según DIN EN 61373
Codificación rápida y rentable con perfiles de plástico
Alta densidad de contactos
