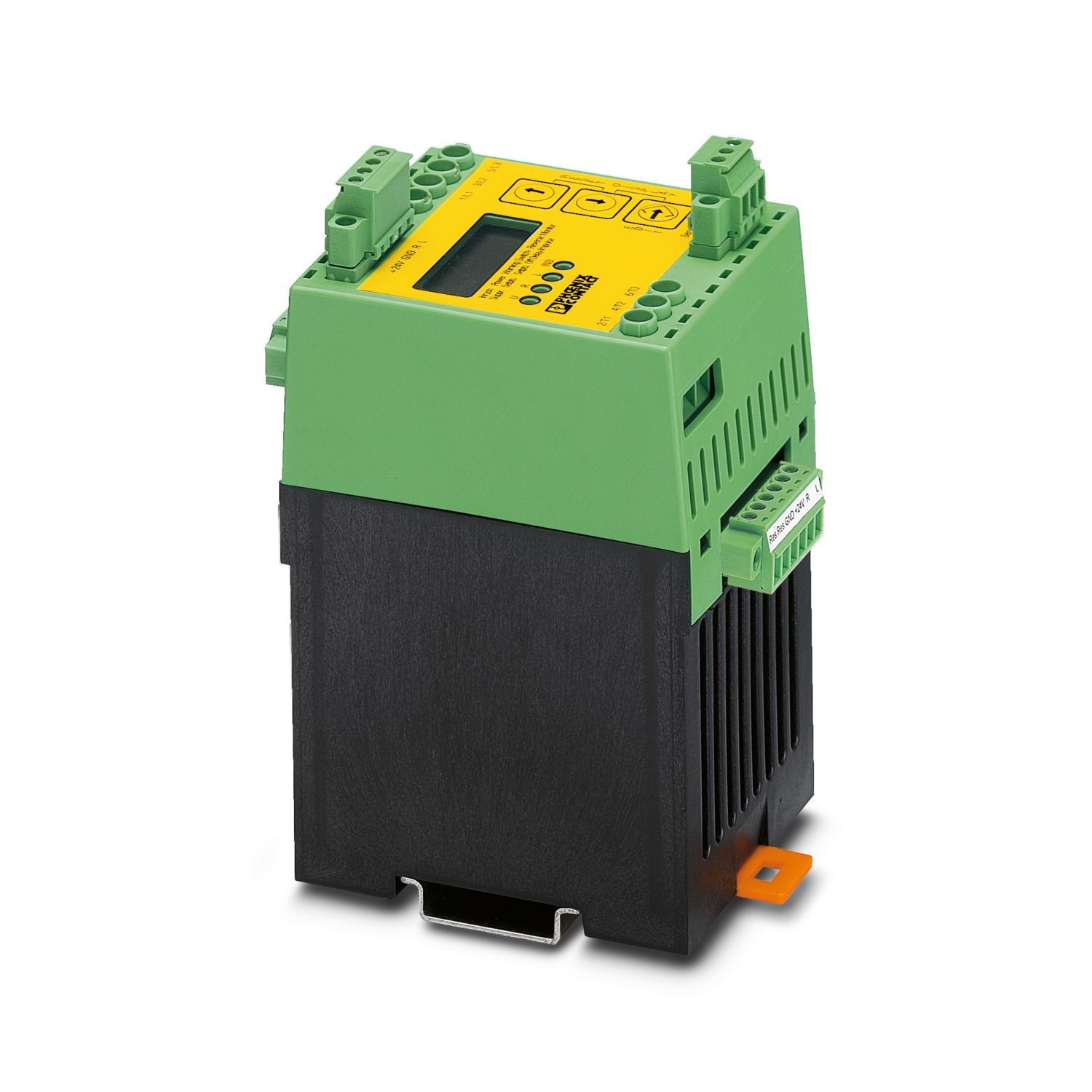

EMM W3/ 5-500 EX
-
Gestión de motores
2963682
Detalles de producto
| Tipo de producto | Gestor de motor electrónico |
| Modo operativo | Tiempo de trabajo 100 % |
| Número de fases | 3 |
| Tipo de red | 3 fásicos |
| Tensión de prueba entrada/salida | 2,5 kV |
| Alimentación | |
| Denominación Entrada | Alimentación del aparato |
| Tensión nominal de alimentación | 24 V DC |
| Margen de tensión de alimentación referido a UVN | 0,8 ... 1,2 |
| Corriente de reposo | 80 mA |
| Absorción de corriente | 80 mA |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inversión de polaridad en serie |
| Prot. contra sobretensiones | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de errores | LED rojo |
| Indicación de estado | LED (amarillo) |
| Alimentación | |
| Denominación Entrada | Tensión de alimentación para salidas digitales de 2 A |
| Tensión nominal de alimentación | 24 V DC ±20 % |
| Tensión nominal de entrada UN | 24 V DC ±20 % |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Corriente de entrada típica a UN | 2 A |
| Control | |
| Denominación Entrada | Entrada de mando derecha/izquierda |
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| 0,8 ... 1,2 | |
| Corriente de entrada típica a UN | 7 mA |
| Absorción de corriente | 7 mA |
| Tiempo de reacción en el servicio de carga normal | < 25 ms |
| Tiempo de conexión típico | < 25 ms |
| Tiempo de desconexión típico | < 25 ms |
| Tiempo de reacción en el servicio de carga normal | < 25 ms |
| Indicación de estado | LED amarillo giro a la derecha (R), LED amarillo giro a la izquierda (L) |
| Medición | |
| Denominación Entrada | Entrada de medición de tensión V1, V2, V3 |
| Frecuencia de red | 45 Hz |
| 65 Hz | |
| Corriente de entrada típica a UN | 6 mA AC (Con 550 V AC, por cable) |
| Absorción de corriente | 6 mA (con 550 V AC) |
| Circuito de protección | Prot. contra sobretensiones |
| Módulo RC; Módulo RC | |
| Medición | |
| Denominación Entrada | Entrada de medición de corriente L1/T1, L2/T2, L3/T3 |
| Frecuencia de red | 50 Hz |
| 60 Hz | |
| Corriente de entrada típica a UN | máx. 5 A |
| Medición de potencia | |
| Precisión básica | ± 2 % (Del valor de entrada, típ. < ± 1 %, cosφ 0,7, tu 20 °C, I = 5 A) |
| Margen de potencia | 0,1 kW ... 5 kW (x relación de transformación de transformadores de intensidad externos) |
| Medición de tensión/tensión en estrella | |
| Precisión básica | ± 2 % (del valor final, típ. < ±0,5 %) |
| Margen de tensión | 0 V ... 318 V (Contra punto neutro virtual) |
| Medición de corriente | |
| Precisión básica | ± 2 % (del valor final, típ. < ±1 %) |
| Margen de corriente | 0,25 A ... 5 A (x relación de transformación de transformadores de intensidad externos) |
| Medición sobre | Transformador de intensidad para cada corriente de fase |
| Salidas de conexión 2 A | |
| Tensión nominal de salida | 24 V DC |
| Margen de tensión de salida nominal (factor) | 0,8 ... 1,2 |
| Corriente de carga constante | 2 A |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Resistente al cortocircuito y a la sobrecarga | |
| Contactos de realimentación O1-O4 | |
| Observación | El significado de las salidas de realimentación puede parametrizarse libremente, ver el manual de usuario |
| Número de salidas | 4 |
| Tensión nominal de salida | UVN - 1 V |
| Corriente de carga constante | 50 mA |
| Circuito de mando | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Circuito de carga | |
| Tipo de conexión | Conexión por tornillo |
| Longitud de pelado | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Datos | |
| Interfaz | RS-232 |
| Velocidad de transmisión | 19200 Bit (Baudios) |
| Anchura | 62 mm |
| Altura | 107 mm |
| Profundidad | 120 mm |
| Color | verde (RAL 6021) |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Normas/especificaciones | DIN EN 50178 |
| separación segura | |
| Exigencias para centrales eléctricas | |
| Normas/especificaciones | DWR 1300/ZXX01/DD/7080.8d |
| Normas CEM | |
| Normas/especificaciones | EN 61000-6-2 |
| EN 61000-6-4 | |
| Indicaciones de montaje | alineable con separación > 20 mm |
| Posición para el montaje | vertical (carril horizontal) |
| Código de artículo | 2963682 |
| Unidad de embalaje | 1 Unidades |
| Cantidad mínima de pedido | 1 Unidades |
| Clave de venta | 02 |
| Clave de producto | DK7511 |
| Página del catálogo | Página 162 (IF-2011) |
| GTIN | 4017918953096 |
| Peso por unidad (incluido el embalaje) | 388.1 g |
| Peso por unidad (sin incluir el embalaje) | 262.32 g |
| Número de tarifa arancelaria | 85438999 |
| País de origen | DE |
| EU REACH SVHC | |
| Indicación acerca de la sustancia candidata según REACH (n.º CAS) | Ninguna sustancia con una fracción de masa superior a 0,1 % |
